Классификация систем венциляций. Требования к системам венциляции

Вентиляция - это комплекс взаимосвязанных устройств и про­цессов для создания требуемого воздухообмена в помещениях.

Задачей вентиляции является обеспечение чистоты воздуха и за­данных метеорологических условий в производственных помеще­ниях. Вентиляция достигается удалением загрязненного или нагре­того воздуха из помещения и подачей в него свежего воздуха.

По способу перемещения воздуха вентиляция бывает с естест­венным побуждением и с механическим. Возможно также сочета­ние естественной и механической вентиляции (смешанная вентиля­ция).

В зависимости от того, для чего служит система вентиляции, для подачи (притока) или удаления (вытяжки) воздуха из помеще­ния или (и) для того и другого одновременно, она называется при­точной, вытяжной или приточно-вытяжной.

По месту действия вентиляция бывает общеобменной и местной.

Действие общеобменной вентиляции основано на разбавлении загрязненного, нагретого, влажного воздуха помещения свежим воздухом до предельно допустимых норм. Эту систему вентиляции наиболее часто применяют в случаях, когда вредные вещества, теп­лота, влага выделяются равномерно по всему помещению. При та­кой вентиляции обеспечивается поддержание необходимых пара­метров воздушной среды во всем объеме помещения (рис 1,а).

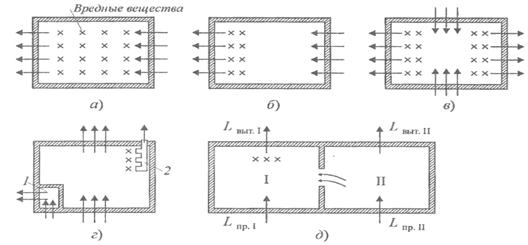

Рис.1. Системы вентиляции: а, б, в, - общеобменная; г - общеобменная и местная; д - организация воздухообмена; 1 — помещение пульта управления; 2 - местные отсосы

Воздухообмен в помещении можно значительно сократить, если улавливать вредные вещества в местах их выделения, не допуская распространения по помещению. С этой целью технологическое оборудование, являющееся источником выделения вредных ве­ществ, снабжают специальными устройствами, от которых произво­дится отсос загрязненного воздуха. Такая вентиляция называется местной вытяжной (рис. 1,г).

В производственных помещениях, в которых возможно внезап­ное поступление в воздух рабочей зоны больших количеств вред­ных паров и газов, наряду с рабочей предусматривается устройство аварийной вентиляции.

На производстве часто устраивают комбинированные системы вентиляции (общеобменную с местной, общеобменную с аварийной и т.п.).

Для эффективной работы системы вентиляции важно, чтобы еще на стадии проектирования были выполнены следующие техниче­ские и санитарно-гигиенические требования.

Приточные и вытяжные системы в помещении должны быть правильно размещены. Свежий воздух необходимо подавать в те части помещения, где количество вредных выделений минимально (или их нет вообще), и удалять, где выделения максимальны (рис. 1, б,в). Приток воздуха должен производиться, как правило, в рабочую зону, а вытяжка - из верхней зоны помещения.

Система вентиляции не должна вызывать переохлаждения или перегрева работающих; создавать шум на рабочих местах; должна быть электро-, пожаро- и взрывобезопасна, проста по устройству, надежна в эксплуатации и эффективна.

22.Естественная вентиляция:

Воздухообмен при естественной вентиляции происходит вслед­ствие разности температур воздуха в помещении и наружного воз­духа, а также в результате действия ветра.

Разность температур воздуха внутри (более высокая температу­ра) и снаружи помещения, а, следовательно, и разность плотностей вызывают поступление холодного воздуха в помещение и вытеснение из него теплого воздуха. При действии ветра с заветренной сто­роны зданий создается пониженное давление, вследствие чего про­исходит вытяжка теплого или загрязненного воздуха из помещения; с наветренной стороны здания создается избыточное давление, и свежий воздух поступает в помещение на смену вытягиваемому воздуху. Работа вытяжных вентиляционных устройств в большой степени также зависит от обдува их ветром.

Естественная вентиляция производственных помещений может быть неорганизованной и организованной.

При неорганизованной вентиляции поступление и удаление воз­духа происходит через неплотности и поры наружных ограждений (инфильтрация), через окна, форточки, специальные проемы (проветривание).

Организованная (поддается регулировке) естественная вентиля­ция производственных помещений осуществляется аэрацией и де­флекторами.

23.Механическая вентиляция Механическая вентиляция осуществляется вентиляторами и в некоторых случаях эжекторами.

Местная приточная вентиляция служит для создания требуемых условий воздушной среды в ограниченной зоне производственного помещения. К установкам местной приточной вентиляции относятся воздушные души и оазисы,воздушные и воздушно-тепловые завесы.

24. Система отопления промышленных зданий

Цель отопления помещений - поддержание в них в холодное время года заданной температуры воздуха.

Система отопления должна компенсировать потери теплоты че­рез строительные ограждения, а также нагрев проникающего в по­мещение холодного воздуха, поступающих материалов и транспор­та.

В зависимости от теплоносителя системы отопления бывают во­дяные, паровые, воздушные и комбинированные.

Системы водяного отопления наиболее эффективны в санитарно-гигиеническом отношении. Они подразделяются на системы с на­гревом воды до 100°С и выше 100°С (перегретая вода). В качестве побудителей движения воды используют водяные насосы и элева­торы (эжектирующее устройство). Вода в систему отопления пода­ется либо от собственной котельной предприятия, либо от районной или городской котельной или ТЭЦ.

Системы парового отопления бывают низкого (до 70 кПа), высо­кого давления (более 70 кПа). Эти системы применяют главным об­разом в тех помещениях, в которых пар используется для промыш­ленных целей. Паровое отопление высокого давления разрешается устраивать в производственных помещениях, где технологические процессы не сопровождаются выделением органической пыли, или когда пыль неорганического происхождения невзрывоопасна и невоспламеняема. В качестве нагревательных приборов применяют радиаторы, ребристые трубы и регистры из гладких труб. В произ­водственных помещениях со значительными выделениями пыли устанавливают нагревательные приборы с гладкими поверхностя­ми, допускающими их легкую очистку.

Воздушная система отопления характерна тем, что подаваемый воздух предварительно нагревается в калориферах (водяных, паровых и электрокалориферах). В зависимости от расположения и уст­ройства системы воздушного отопления бывают центральными и местными. В центральных системах, которые часто совмещаются с приточными вентиляционными системами, нагретый воздух пода­ется по системе воздуховодов от расположенного, как правило, вне помещения калорифера. В местных системах нагрев и подача воз­духа в определенное место помещения производятся отопительны­ми агрегатами, которые устанавливают на колоннах или стенах по­мещения на высоте 3—4 м.
