Привести схему электродинамического вольтметра. Объяснить характер шкалы прибора

Ответ: Приборы электродинамической системы могут применяться как в цепях постоянного, так и в цепях переменного тока. Шкала приборов неравномерная. Характер шкалы зависит от формы катушек и их взаимного расположения. Изменяя множитель dM_1,2/da, можно улучшить шкалу так, что в начале шкалы будет иметь место неравномерность, а далее шкала будет практически равномерной. Электродинамические ваттметры имеют практически равномерную шкалу, амперметры и вольтметры - равномерную шкалу, начиная с 15-20 % ее номинального значения.

Электродинамические приборы применяют в качестве: ваттметров постоянного тока и однофазных, трехфазных, малокосинусных ваттметров переменного тока, амперметров и вольтметров переменного и постоянного токов. Электродинамические логометрические измерительные механизмы применяются в фазометрах, частотомерах, фарадомерах. Выпускаются комбинированные приборы - ампервольтваттметры.

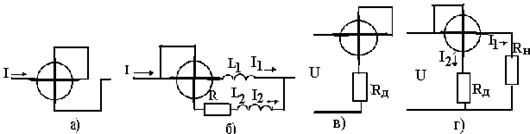

Электродинамические амперметры выполняются по двум схемам, показанным на рис. 4.11 а и 4.11 б.

Рис. 4.11. Схемы включения катушек электродинамического механизма

Для выполнения электродинамического вольтметра последовательно с катушками, соединенными по схеме (рис. 4.11 а), включается добавочный резистор R_Д, как показано на рис. 4.11 в. Уравнение преобразования вольтметра имеет вид: a= [U₂/(R₂W)](dM_1,2/da), (4.17), где: R=R_Д+R_V - общее сопротивление цепи.
