Таблица 15.1 − Данные для построения рабочих характеристик
| k | 0,1 | 0,25 | 0,5 | 0,75 | 1,25 | |
| I2, A | 37,5 | 112,5 | 187,5 | |||
| E2, B | 217,16 | 215,9 | 213,8 | 211,7 | 209,6 | 207,5 |
| Fp2, A | 25,9875 | 64,96875 | 129,9375 | 194,9063 | 259,875 | 324,8438 |
| Fпос, А | ||||||
| Fsum, A` | 2094,988 | 2088,969 | 2078,938 | 2068,906 | 2058,875 | 2048,844 |
| Ф, Вб | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 |
| n | 3290,303 | 3271,212 | 3239,394 | 3207,576 | 3175,758 | 3143,939 |
| I, A | 17,157 | 39,657 | 77,157 | 114,657 | 152,157 | 189,657 |
| P1, Вт | 3774,54 | 8724,54 | 16974,54 | 25224,54 | 33474,54 | 41724,54 |
| Pэм, Вт | 3257,4 | 8096,25 | 23816,25 | 38906,25 | ||
| Pд, Вт | 3,33 | 20,8125 | 83,25 | 187,3125 | 520,3125 | |
| P2, Вт | 2160,67 | 6982,038 | 14858,35 | 22535,54 | 30013,6 | 37292,54 |
| Psum, Вт | 1613,87 | 1742,503 | 2116,19 | 2689,003 | 3460,94 | 4432,003 |
| КПД | 0,572433 | 0,800276 | 0,875332 | 0,893397 | 0,89661 | 0,893779 |
| M2,Вт | 6,878133 | 22,22615 | 47,29908 | 71,73813 | 95,54329 | 118,7146 |

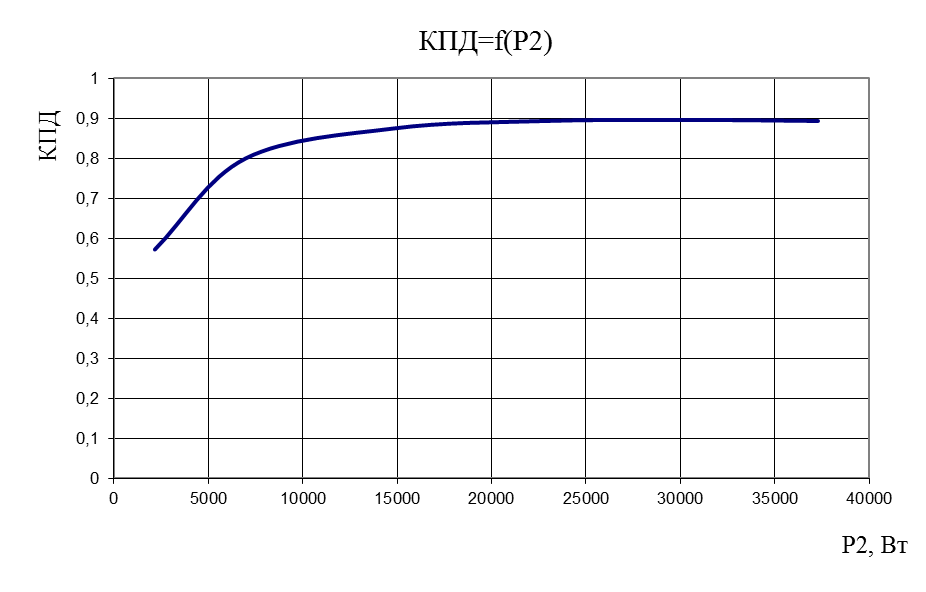

Рисунок 7 − Зависимость КПД двигателя от номинальной мощности

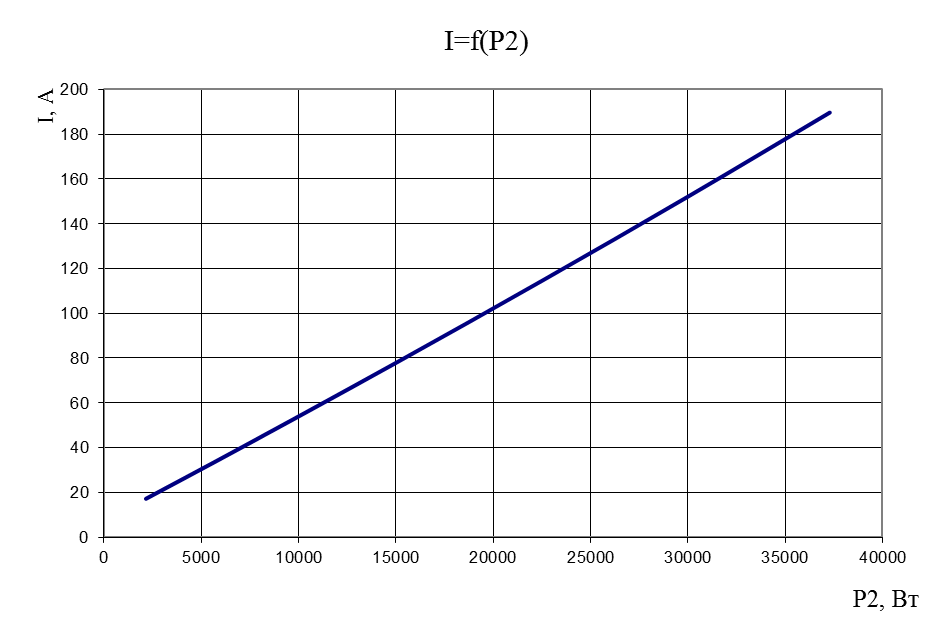

Рисунок 8 − Зависимость тока двигателя от номинальной мощности

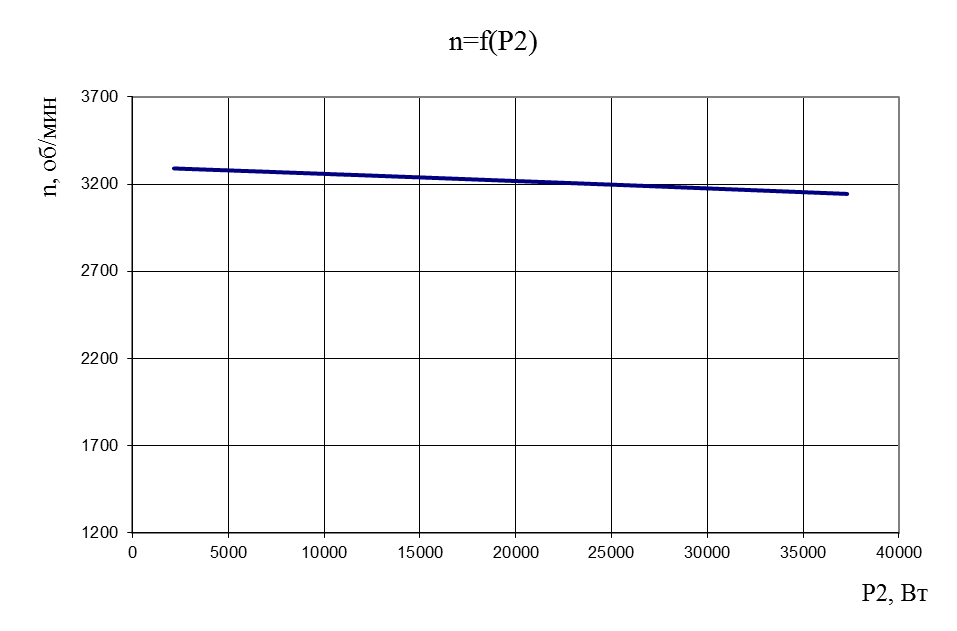

Рисунок 9 − Зависимость частоты вращения двигателя от номинальной
мощности

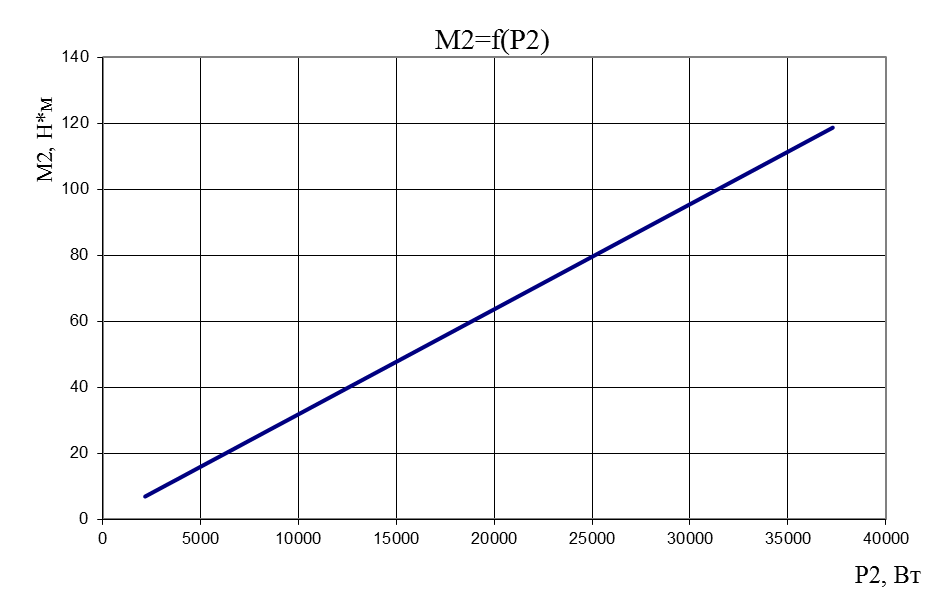

Рисунок 10 − Зависимость момента вращения двигателя от номинальной
мощности
|
|
|
