Каждому студенту дано индивидуальное задание.
В данном разделе дать назначения, принцип действия оборудования, описать классификацию, конструкцию, предоставить графическое изображение.
ЕКСПЛУАТАЦИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ МЕХАНИЗОВА-НОГО КОМПЛЕКСА.
Для безопасной работы очистного комплекса все работы в забое должны проводиться с соблюдением «Правил безопасности в угольных и сланцевых шахтах», «Правилами технической эксплуатации машин комплекса». Нужно предоставить совокупность организационных и технических мероприятий по уходу, надзору за правильной експлуатациею и ремонтом оборудования, направленных на предупреждение окончательного износа узлов и механизмов с целью обеспечения работоспособности машин в течение заданного времени при минимальных затратах труда и материальных средств.
При техническом обслуживании комбайнов необходимо руководствоваться дополнительно инструкциями по эксплуатации основных комплектующих изделий, указанных в формуляре «Руководством по эксплуатации изделий электрооборудования, применяемых на горных машинах», а также «Альбомом технологических карт по техническому обслуживанию и текущему ремонту основного рудничного силового электрооборудования». Персонал, обслуживающий комбайн, должен быть подготовлен по правилам эксплуатации комбайна и технике безопасности,...
ПРАВИЛА БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ МЕХАНИЗИРОВАННОГО КОМПЛЕКСА.
Необходимо предоставить правила безопасности при выполнении работ по эксплуатации механизированного комплекса. Далее предоставляется образец выполнения курсового проекта.
К управлению породопогрузочной машиной допускаются рабочие, прошедшие специальное обучение, экзамены, получившие удостоверение на право управления машиной.....
Список литературы
Основная:
1. В.Г. Яцких, Л.А. Спектор, А.Г. Кудрявый. «Горные машины и комплексы». Учебное пособие. Москва. «Недра». 1984г.
2.В.Г. Хорин. «Объемный Гидропривод». Учебное пособие. Москва. «Недра». 1987
3 П.А. Горбатов. «Горные машины для подземной добычи угля». Учебник. Мин. Обр. Украина. 2006 г.
4. Шейн.В.В. Методические рекомендации для выполнения курсового проекта по теме «Выбор средств механизации для определения их рациональных режимов работы».Торез. ТГТ, 2012г.
Дополнительная:
5. Вирабов А.А. «Рудничный транспорт» М., «Недра», 1971.
6. А, А, Кораблев, И.А. Центарский. «Справочник подземного электрослесаря». Учебное пособие. Москва. «Недра». 1985г.
7. А. И. Пархоменко. «Справочник механика угольной шахты». М. «Недра» 1985.
Приложение
Таблица 3.1. Классификация кровель пластов с а = 0-35° по обрушаемости
Тип условий | Категория кровель | Значения геомеханических параметров | Литологический состав пород |
I | А1 (легкообрушаемые) | αк=0,04 м-1; L= 10 м | чередующиеся слои небольшой мощности сланцев, углей, расслаивающихся песчаников и известняков f≤4 |
ІІ | А2 (среднеобрушае- мые) | αк=0,025 м-1; L = 11-25 м | чередующиеся слои небольшой мощности сланцев, песчаников, известняков f (4; 6] |
III | А3 (труднообрушае- мые) | αк =0,015 м-1; L = 30-50 м | однородные массивы сланцев, песчаников, известняков f (6; 10] |
А4 (весьма труднооб- рушаемые) | αк =0,015 м-1; L = 30-50 м | массивы монолитных сланцев, песчаников, известняков f > 10 | |
А41 (склонные к плавному прогибу) | αк=0,05- 0,15 м-1; L = 15м | прогибающиеся известняки, реже песчаники при Нр= 1м с f (6;12) |
Таблица 3.2. Классификация непосредственных кровель пластов с а = 0-35° по устойчивости нижних слоев
Категория непосредстве нных кровель | Значения геомеханических параметров | Литологический состав пород |
Бх (весьма неустойчивые) | В < 0,2 м; Г= 0,1 м; д = 0 | углисто-глинистые или глинистые сланцы с характерными зеркальными плоскостями ослабления и с f≤2 |
Б2 (неустойчивые) | В = 0,05 - 0,3 м; Г = 0,1 -0,4 м; Д = о | глинистые или песчано- глинистые сланцы, реже песчаники или известняки с f (2;3] |
Б3 (малоустойчивые) | В = 0,1 -0,5 м; Г = 0,3 - 0,6 м; Д - 2 м | глинистые или песчано- глинистые сланцы, реже песчаники или известняки с f (3; 5] |
Б4 (среднеустой- чивые) | В = 0,2-0,7 м; Г = 0,5 - 1 м; Д - 5 м | сланцы или песчаники, реже известняки с f (5; 7] |
Б5 (устойчивые) | В = 0,5-2 м; Г= 1,0 м; Д > 5 м | монолитные слои прочных песчаников, реже известняков cf>7 |
Таблица 3.3. Классификация почв пластов с а- 0-35° по устойчивости верхних слоев
Категория почв | Предел прочности адд и глубина вдавливания крепи в почву Л | Литологический состав пород |
П1 (весьма неустойчивые) | σва ≤10 МПа; h >0,05 м | сланцы кучерявой текстуры с многочисленными зеркалами скольжения и с f≤2 |
П2 (малоустойчивые) | σва (10; 25] МПа; h <0,05 м | сланцы, реже песчаники кучерявой текстуры с редкими зеркалами скольжения и с f (2; 4] |
П3 (устойчивые) | σва>10 МПа; h = 0 | однородные массивы из сланцев и песчаников, реже известняков f > 4 |
Таблиця 3.7. Варианты комплектации механизированных комплексов
Конвейер | Комплексы | Комбайны |
КСД26 | 1МКД80,2МКД80,1МКД90, 2МКД90, ЗМКД90,2МКД90Т, ЗМКД90Т, МДМ, 1МКДД, 2МКДД, 1КМТ1.5,2КМТ1.5 | УКД200 - 250, 1К101У, РКУ10 |
КСД26В | 1МКД90,2МКД90,2МКД90Т, МДМ, 1МКДД, 1МДТ | УКД З00 |
КСД27 | 2МКД90, ЗМКД90,2МКД90Т, ЗМКД90Т, 2МКДД, 2МДТ | КДК400,КДК500, РКУ13 |
СП26 | 1МКД80,1МКД90,2МКД90, 2МКД90Т, МДМ, 1МКДД, 1КМ103М, КМК98 | УКД200-250,1К101У, РКУ10,К103М, 1ГШ68 |
СП26У | 1МКД80,1МКД90,2МКД90, 2МКД90Т, МДМ, 1МКДЦ | |
СПЦ26 | 1МКД80,1МКД90,2МКД90, 2МКД90Т, МДМ, 1МКДД, 1КМ103М, КМК98 | 1К101У, К103М, КА80, КА200 |
СП36 | 1МКД80,2МКД80,1МКД90, |2МКД90,2МКД90Т, МДМ, 1МКДД, 2МКДД, 1МДТ, 2МДТ | УКД200 - 250, УКДЗ00, КДК400, РКУ10 |
СП250 | 1МКД80,2МКД80,1МКД90, 2МКД90,2МКД90Т, 1КМ103М, КМК98 | УКД200 - 250,1К101У, К103М, КА80, КА200 |
СП251 | 1МКД80,2МКД80,1МКД90, 2МКД90,2МКД90Т, МДМ, 1МКДД, 1КМТ,1КМ103М, КМК98 | УКД200 - 250,1К101У, К103М, РКУ10, 1ГШ68, КА80, КА200 |
СП301М | 2МКД90, ЗМКД90,2МКД90Т, ЗМКД90Т, 2МКДД, 2МДТ | 1ПІІ68,2ГШ68Б, РКУ13 |
СП326 | 2МКД90, ЗМКД90,2МКД90Т, ЗМКД90Т, 2МКДД, 2МДТ | 1ПІІ68,2ГШ68Б, РКУ13 |
СПЦ163М | 1МКД80,1МКД90,1КМ103М, 1КМТ1.5, КМК98 | УКД200 - 250,1К101У, К103М, КА80 |
СПЦ230 | 2МКД90, ЗМКД90,2МКД90Т, | 1П1І68,2ГШ68Б, РКУ13 |

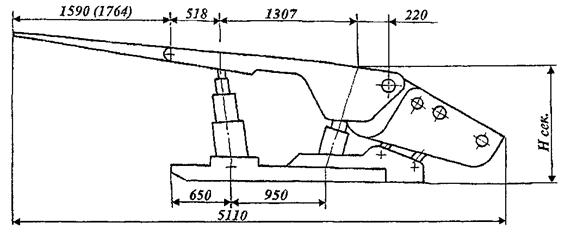

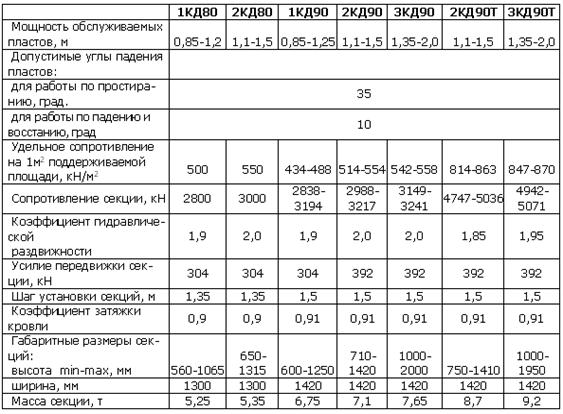

1. Крепь КД80

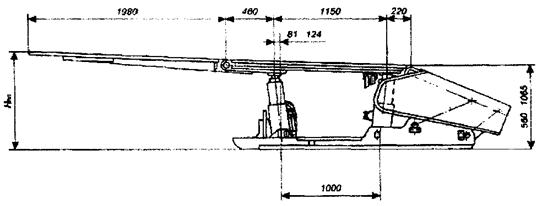

2. Крепь КД90.

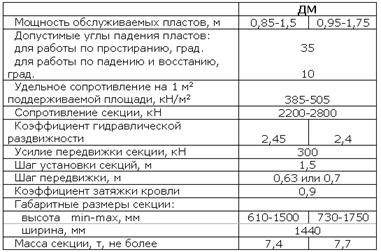

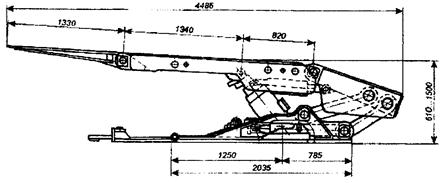

3. Крепь ДМ

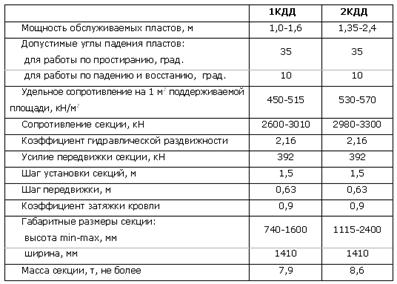

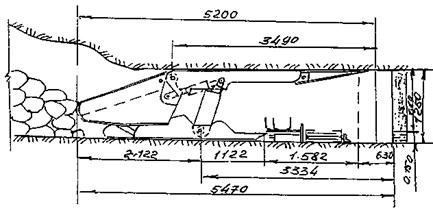

4. Крепь КДД

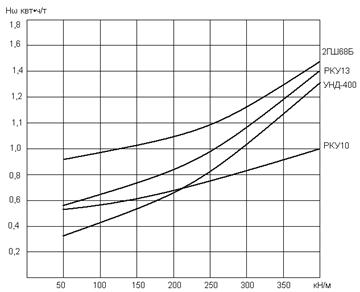

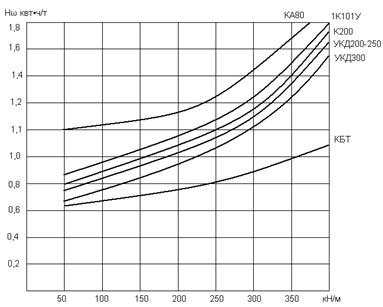

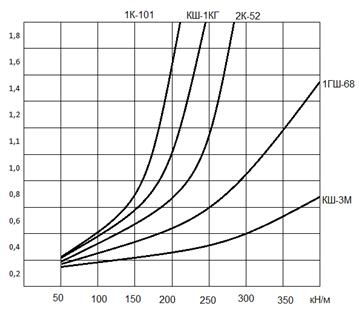

Таблица 3.11.Зависимость удельных энергозатрат выемки угля
комбайнами от сопротивляемости угля резанию.
