спроектированного резца (см. раздел 3.5.2)
Во всех точках фасонной режущей кромки передние
и задние
углы лезвия резца будут различны. Так как для всех точек значения
|
| Рис. 3.29. Графики изменения передних и задних углов в узловых точках режущей кромки в плоскостях, перпендикулярных оси резца |
этих углов определить невозможно, определяем их только для узловых точек 1, 2, 3, 4, 5 и 6. Сначала определяем значения углов
,
и
,

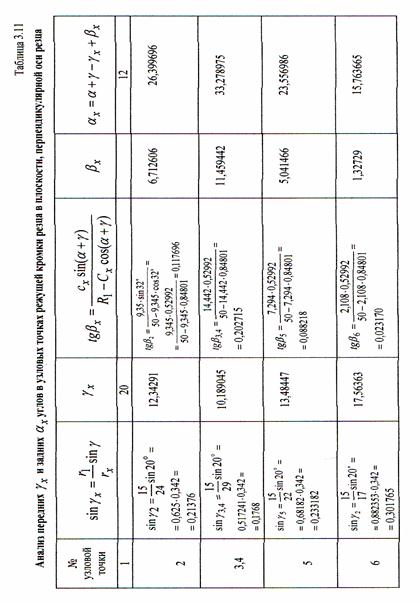

в радиальной плоскости, перпендикулярной оси резца. Результаты расчета сводим в табл.3.11.
Режущая способность инструмента определяется нормальными углами, поэтому рассчитанные углы и пересчитываем в углы
и
, расположенные в плоскостях, проходящих через узловые точки нормально к участкам режущей кромки. Результаты расчетов также сводим в табл. 3.12 и 3.13.
Для наглядности по результатам расчетов строятся графики значений задних и передних углов каждого участка режущей кромки (рис. 3.29 и 3.30).
По оси абсцисс откладываются осевые размеры этих участков, а по оси ординат – значения углов.
Из графиков следует, что величины углов не имеют отрицательных значений. Минимальные их значения соответствуют условиям удовлетворительной работы всех участков режущей кромки, кроме точек
и
для которых
и
и, следовательно,
и
.
| Рис. 3.30. Графики изменения передних и задних углов в узловых точках режущей кромки в нормальных плоскостях |
Поэтому для об-легчения процесса ре-зания режущую кромку 2-3 необходимо выпол-нить с поднутрением (см. рис.3.21).
Прочность режущего лезвия в зонах максимального значения одного из углов не снижается, так как компенсируется соответствующим уменьшением другого угла.
Таким образом, выбор положения базовой линии, диаметра резца и его геометрии удовлетворяет основным требованиям, предъявляемым к резцам, обеспечивает нормальные условия его работы, и может быть принят окончательно.
Рабочий чертеж рассчитанного круглого фасонного резца представлен на рис. 3.31, а чертеж калибра и контркалибра для его контроля на рис. 3.32.
3.10. ПРИМЕР РАСЧЕТА
ПРИЗМАТИЧЕСКОГО ФАСОННОГО РЕЗЦА
Расчёт призматического фасонного резца проведём для исходных данных, приведённых в задании (см. раздел 3.9).
Расчёт ведём в следующей последовательности.
3.10.1. Выбор инструментального материала (см. раздел 3.9.1).
3.10.2. Подготовка расчётных размеров детали (см. разделы 3.2 и 3.9.3).
3.10.3. Выбор положения базовой линии (см. разделы 3.3 и 3.9.3).
3.10.4. Расчёт ширины резца (см. разделы 3.4.1 и 3.9.4).
Таблица 3.12
Анализ задних
углов в узловых точках
