Для определения коэффициента трения скольжения существуют различные методы. Рассмотрим способ определения коэффициента трения скольжения на приборе конструкции академика В. А. Желиговского (рис. 2). Он состоит из чертежной доски, а свободный конец линейки 2 опирается на полозок 3. Для проведения опытов пластину 4 из исследуемого материала прикрепляют струбцинами 5 к линейке 2, а другой материал зажимают в каретке 6. Линейку 2 фиксируют под некоторым произвольным углом к колодке 1. Каретка 6 имеет карандаш для записи траектории ее движения.
6

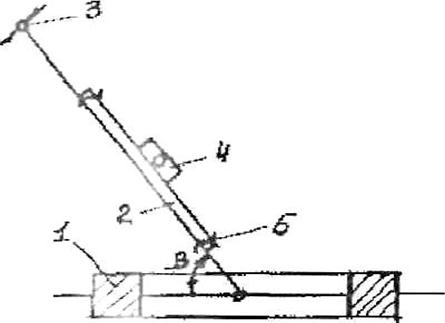

Рисунок 2 – Схема прибора академика В. А. Желиговского;
1-колодка,2-линейка, 3-полозок, 4-пластина, 5-струбцина, 6-каретка.
При движении колодки 1 вдоль края чертежной доски линейка 2 приводит в движение каретку 6. Если , то при движении линейки один испытуемый материал скользит по другому, в результате между ними возникает сила трения скольжения . При этом карандаш каретки прочерчивает направление равнодействующей силы . Сняв каретку, проводим линию, параллельную линейке 2, и восстанавливаем перпендикуляр к этой линии из точки ее пересечения с траекторией движения каретки (рис.3). На проведенном перпендикуляре откладываем отрезок КС длиной 100 мм и из точки К восстанавливаем перпендикуляр КМ. Угол КСМ будет равен углу трения , следовательно,
;
