Сопротивление качению катков

Сопротивление, возникающее при качении одного тела по другому, называется трением качения. Оно обусловлено деформациями этих тел (рисунок 28).

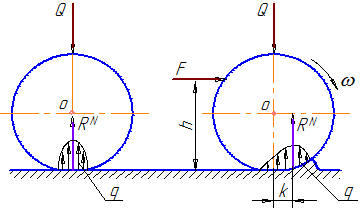

Рисунок 28

На рисунке 28 показано два разных состояния одного и того же катка. Слева изображен каток в состоянии покоя. Удельное давление на контактной площадке (которая образуется в результате деформации контактирующих звеньев) распределяется симметрично (по теории Герца – по эллиптическому закону) относительно линии действия приложенной нагрузки. В результате нормальная реакция совпадает с линией действия внешней силы и уравновешивает ее.

Справа каток движется под действием силы F, приложенной к катку на некотором плече h. Происходит перераспределение деформации таким образом, что впереди катка (по ходу движения) образуется волна деформации. Эпюра удельного давления трансформируется и нормальная реакция смещается вперед по ходу движения катка на величину k, создавая момент сопротивления. Этот момент сопротивления называется моментом трения качения, плечо k – коэффициентом трения качения.

Формула для определения момента трения качения аналогична формуле для определения силы трения в поступательной паре (коэффициент трения качения, как и коэффициент трения скольжения, является справочным материалом – определяется экспериментально). Однако надо помнить, что коэффициент трения качения величина размерная – имеет линейную размерность (м, см, мм).
