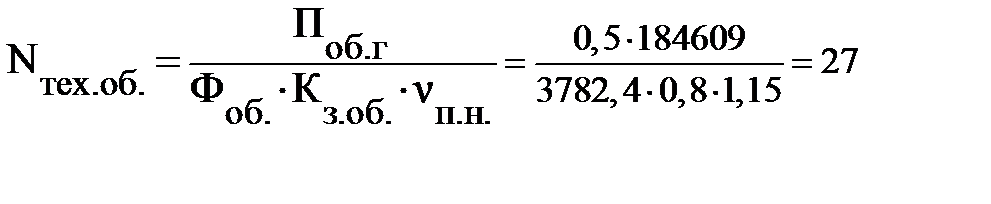

Технологическое оборудование для электроремонтных работ (в основном универсальное) рассчитано на изготовление, ремонт и испытание большого диапазона различных деталей и изделий. Для намотки секций, изготовления пазовой изоляции и др., применяются специализированные автоматические станки и оборудование. Количество технологического оборудования эрц:
где: кз.об. – коэффициент загрузки оборудования по времени, кз.об. = 0,8;
поб. Г. – трудоемкость работ годовой производственной программы, выполняемых с использованием технологического оборудования, чел.-ч, поб.г. = 0,5. Пг.
Состав выбранного оборудования и его расположение в цехе представлены соответственно в таблице 7 и на рисунке 1.
Таблица 7. Количество и состав оборудования эрц
| Позиция
| Наименование оборудования
| Мощ-
ность, кВт
| Кол-во,
шт
| Цена,
руб
| |
|
| Участок разборки и дефектовки
|
|
|
| |
|
| Печь для нагрева обмоток статора
| 43,7
|
| 30 000
| |
|
| Пресс гидравлический
|
|
| 840 000
| |
|
| Стол решетчатый
| –
|
| 9 000
| |
|
| Ванна для промывки подшипников
| –
|
| 6 000
| |
|
| Ванна горячей промывки
| 22,5
|
| 8 000
| |
|
| Стол для сборки и разборки
| –
|
| 9 000
| |
|
| Поворотное приспособление
| –
|
| 1 000
| |
|
| Камера для продувки
| –
|
| 10 000
| |
|
| Заготовительно-обмоточный участок
|
|
|
| |
|
| Намоточный станок
| 2,8
|
| 90 000
| |
|
| Стойки для барабанов проводов
| –
|
| 5 000
| |
|
| Полуавтомат для намотки катушек
|
|
| 30 000
| |
|
| Продолжение таблицы 6
| |
| | |
|
| Картонорезальный станок
| 0,25
|
| 7 000
| |
|
| Ванна для лужения
| 1,6
|
| 8 000
| |
|
| Трансформатор для пайки
|
|
| 39 000
| |
|
| Станок бандажировочный
| 1,5
|
| 950 000
| |
|
| Стол для укладки обмоток статора
| –
|
| 10 000
| |
|
| Сборочный участок
|
|
|
| |
|
| Стол для сборки
| –
|
| 9 000
| |
|
| Поворотное приспособление
|
|
| 1 000
| |
|
| Сушильно-пропиточный участок
|
|
|
| |
|
| Сушильная печь
| 46,8
|
| 15 000
| |
|
| Ванна для пропитки
| –
|
| 8 000
| |
|
| Испытательная станция
|
|
|
| |
|
| Установка для испытания
|
|
| 20 000
| |
|
| Подъемно-транспортное оборудование
|
|
|
| |
|
| Кран подвесной электрический типа 1А (5т)
| 9,4
|
| 150 000
| |
|
| Тележка транспортировочная (2т)
| –
|
|
| |
|
| Участок ремонта роторов
|
|
|
| |
|
| Вертикально-сверлильный станок
| 1,5
|
| 10 000
| |
|
| Токарно-винторезный станок
| 1,5
|
| 15 000
| |
|
| Горизонтально-фрезерный станок
| 8,7
|
| 70 000
| |
|
| Преобразователь сварочный
|
|
| 12 000
| |
|
| Итого:
| 262,25
|
|
| |
|
| | |
| | |
Балансовая стоимость оборудования включает в себя:
- стоимость (цену) приобретения оборудования (Сн.об. = 2367 т. руб.);
- транспортные расходы по его доставке (Стр. = 2367×0,04 = 94,68 т. руб.);
- стоимость монтажных работ (См. = 2367×0,05 = 118,35 т. руб.).
Тогда балансовую стоимость оборудования найдем по формуле:
Бс = Сн.об.+Стр.+См. = 2367+94,68+118,35 = 2580,03, т. руб.

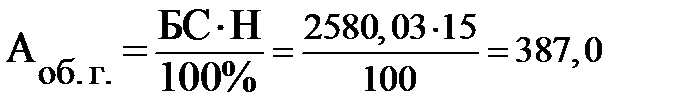

Величина годовых амортизационных отчислений находится:
,т.руб.
где: БС - балансовая стоимость оборудования, т. руб.;
Н - норма амортизации на оборудование, Н =15 %.
| Рисуноок 1. - Компоновка и планировка оборудования ЭРЦ:
|
| Сжатый воздух;
Холодноя вода.
|
