Изготовление фотосхем

Изготовляют преимущественно одномаршрутные фотосхемы. Монтаж их может быть осуществлен или по соответственным точкам или по начальным направлениям.

При монтаже по соответственным точкам могут быть применены
два варианта - индивидуальной и совместной обрезки снимков. При
индивидуальной обрезке вблизи средней линии продольного перекрытия
стереопары снимков выбирают и накалывают две надежно распознаваемые
точки, которые располагаются на возможно большем расстоянии друг от
друга. Затем по прямой линии (по линейке) обрезают их. Последовательно
обрезают аналогичным образом все снимки маршрута. Для совмещения
обрезки смежные снимки накладывают один на другой, добиваясь наилучшего совмещения элементов изображения вдоль средней линии перекрытия. Закрепленные грузиками два смежных снимка стереопары разрезают совместно по кривой или ломаной линии. Отрезанные средние части снимков наклеивают безводным клеем на плотную подложку.

Более точный монтаж производится по начальным на­правлениям, он позволяет сохранить прямолинейность фотосхем при прямолинейном съемочном маршруте. Технология следующая. На всех снимках подбирают центральные точки - четкие точки изображения, которые могут быть надежно опознаны на смежных снимках и располагаются на расстоянии не более 0,02 f от главной точки снимков. Выбранные точки опознают и наносят на смежных снимках. Исходящие из собственных центральных точек направления на снимках на центральные точки, перенесенные со смежных снимков, называют начальными.

Выбирают и накалывают вспомогательные точки Т₁ и Т₂ (рис. 8), которые должны располагаться вверх и вниз от пересечения начальных направлений со средними линиями перекрытия снимков. Точки опознают и накалывают на смежных снимках. Если разность расстояний между собственными и перенесенными центральными точками каждой пары смежных снимков не превышает 1 мм, то пуансоном пробивают отверстия на всех наколотых точках. При разности, превышающей 1 мм, отверстия
пробивают на вспомогательных точках всех снимков и на центральных точках четных или нечетных снимков. На остальных снимках через центральные точки вдоль начальных направлений прочерчивают штрихи дли­ной 5 мм.

Подготовленные таким образом снимки укладывают последователь­но один на другой так, чтобы отверстия на вспомогательных точках Т₁ и Т2 совпадали, а несовмещения на вспомогательных точках отверстий были направлены по начальному направлению. Обрезку снимков по данному способу выполняют по кривым или ломанным линиям. Отрезанные средние части снимков наклеивают безводным клеем на плотную подложку. Качество монтажа фотосхемы оценивают с помощью обрезков с целью выявления наличия вырезанных и дублирующих участков изображения.

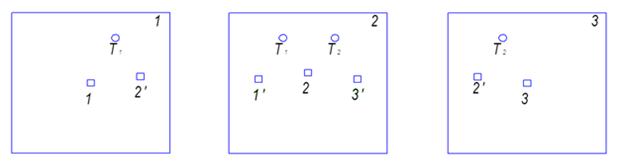

Рисунок 8 – Порядок подготовки снимков для монтажа фотосхем по начальным направлениям

В этих целях на каждой линии разреза берут один из двух обрезков и прикладывают его к порезу, совмещая элементы изображения на нем так, чтобы они как можно точнее совпали с элементами вмонтированно­го в фотосхему фрагмента того же снимка. Иглой вдоль пореза через 2...3 см накалывают четкие точки изображения. Сняв обрезок, измеряют отклонения наколов от точек, которые накалывают на обрезке. Анало­гично выполняют контроль по другим порезам. При этом составляют корректурный лист в виде уменьшенного схематического изображения фотосхемы с примерным сохранением формы порезов.

Масштаб фотосхемы можно определить сопоставлением ее с топографической или иной картой, масштаб которых не мельче масштаба фотосхемы или по средней высоте съемки использованных при изготовлении фотосхемы снимков и фокусному расстоянию съемочной камеры.

Геометрические свойства фотосхемы в пределах вмонтированных нее рабочих площадей снимков остаются теми же, что и для отдельны снимков. Измерения небольших расстояний и площадей через порез могут содержать дополнительные погрешности, по величине которых можно судить о качестве монтажа. С увеличение измеряемых на фотосхеме расстояний и площадей точность результатов их измерения будет выше. Площади участков лесного фонда по фотосхемам можно определять в условиях равнинного или всхолмленного рельефа, при корректном определении их среднего масштаба, с достаточно высокой точностью. На фотосхеме наносят квартальную сеть и некоторые элементы ситуации, указывают масштаб фотосхемы.
