Глубинное заземление

Глубинное заземление– это заземляющие устройства, которые устанавливаются в грунте отвесно и на большой глубине. В качестве единичной системы заземления рекомендуется использовать один глубинный заземлитель длиной 9,0 м для каждого токоотвода,заземлитель устанавливается на расстоянии 1,0 м от здания. Минимально допустимые параметры для заземления типа при категориях молниезащиты III и IV – длина 2,5 м при вертикальном расположении и 5 м при горизонтальном. Необходимая длина заземления может достигаться также при отдельной укладке. В зависимости от типа грунта глубинные заземлители могут устанавливаться вручную или при помощи электро-, бензо-, пневмомолотов. Для их производства могут применяться различные материалы:

• Стержни из оцинкованной стали диам. 20 мм
• Стержни из нержавеющей стали диам. 20 мм
• Стержни в медной оболочке диам. 20 мм
• Трубы из оцинкованной стали диам. 25 мм (толщина стенки 2 мм)
• Плоские проводники из оцинко ванной стали 30 х 3,5 мм
• Плоские проводники из нержавеющей стали 30 х 3,5 мм

В областях с высокой коррозионной нагрузкой необходимо использовать нержавеющую сталь. Разъемные соединения в грунте обязательно должны быть защищены от коррозии (при помощи антикоррозионных лент).

Кольцевое заземление (поверхностный заземлитель)

Кольцевой заземлитель должен устанавливаться вне здания, причем как минимум 80% от его общей длины должно находиться в непосредственном контакте с грунтом. Этот заземлитель располагают вокруг внешнего фундамента здания в виде замкнутого кольца на расстоянии около 1,0 м и глубине 0,5 м.

Для производства могут применяться различные материалы:

• Плоские проводники из оцинкованной стали 30 х 3,5 мм
• Плоские проводники из нержавеющей стали 30 х 3,5 мм
• Круглые проводники диам. 8 мм из меди
• Круглые проводники диам. 10 мм из оцинкованной стали
• Круглые проводники диам. 10 мм из нержавеющей стали

В областях с высокой коррозионной нагрузкой необходимо использовать нержавеющую сталь. Разъемные соединения в грунте обязательно должны быть защищены от коррозии (при помощи антикоррозионных лент).

Фундаментный заземлитель

Фундаментный заземлитель устанавливается в бетонном фундаменте здания. Для его функционирования в качестве заземлителя системы молниезащиты из фундамента должны быть проведены внешние выводы для подсоединения токоотводов. Ответвления и соединения в фундаменте могут быть выполнены при помощи клиньевых зажимов.

Клиньевые зажимы нельзя использовать в грунте. Для правильного монтажа при установке заземлителя в фундаменте рекомендуется использовать специальные держатели. Держатели необходимо устанавливать на расстоянии примерно 2 м.

Для производства могут применяться различные материалы:

• Плоские проводники из оцинкованной стали 30 х 3,5 мм
• Плоские проводники из нержавеющей стали 30 х 3,5 мм
• Круглые проводники диам. 8 мм из меди
• Круглые проводники диам. 10 мм из оцинкованной стали
• Круглые проводники диам. 10 мм из нержавеющей стали

В областях с высокой коррозионной нагрузкой необходимо использовать нержавеющую сталь. Разъемные соединения в грунте обязательно должны быть защищены от коррозии (при помощи антикорозионых лент).

Единичный заглубленный (глубинный)

Многоэлектродный заземлитель

Многоэлектродный заземлитель

Контур заземления кольцевой заземлитель

Заземляющие устройства должны соответствовать требованиям государственных стандартов, правил устройства электроустановок, строительных норм и правил и других нормативно-технических документов, обеспечивать условия безопасности людей, эксплуатационные режимы работы и защиту электроустановок.

Допуск в эксплуатацию заземляющих устройств осуществляется в соответствии с установленными требованиями.

При сдаче в эксплуатацию заземляющего устройства монтажной организацией должна быть предъявлена документация в соответствии с установленными требованиями и правилами.

Присоединение заземляющих проводников к заземлителю и заземляющим конструкциям должно быть выполнено сваркой, а к главному заземляющему зажиму, корпусам аппаратов, машин и опорам ВЛ - болтовым соединением (для обеспечения возможности производства измерений). Контактные соединения должны отвечать требованиям государственных стандартов.

Монтаж заземлителей, заземляющих проводников, присоединение заземляющих проводников к заземлителям и оборудованию должен соответствовать установленным требованиям.

Каждая часть электроустановки, подлежащая заземлению или занулению, должна быть присоединена к сети заземления или зануления с помощью отдельного проводника. Последовательное соединение заземляющими (зануляющими) проводниками нескольких элементов электроустановки не допускается.

Сечение заземляющих и нулевых защитных проводников должно соответствовать правилам устройства электроустановок.

Открыто проложенные заземляющие проводники должны быть предохранены от коррозии и окрашены в черный цвет.

Для определения технического состояния заземляющего устройства должны проводиться визуальные осмотры видимой части, осмотры заземляющего устройства с выборочным вскрытием грунта, измерение параметров заземляющего устройства в соответствии с нормами испытания электрооборудования.

Визуальные осмотры видимой части заземляющего устройства должны производиться по графику, но не реже 1 раза в 6 месяцев ответственным за электрохозяйство Потребителя или работником, им уполномоченным.

При осмотре оценивается состояние контактных соединений между защитным проводником и оборудованием, наличие антикоррозионного покрытия, отсутствие обрывов.

Результаты осмотров должны заноситься в паспорт заземляющего устройства.

Осмотры с выборочным вскрытием грунта в местах, наиболее подверженных коррозии, а также вблизи мест заземления нейтралей силовых трансформаторов, присоединений разрядников и ограничителей перенапряжений должны производиться в соответствии с графиком планово-профилактических работ (далее - ППР), но не реже одного раза в 12 лет. Величина участка заземляющего устройства, подвергающегося выборочному вскрытию грунта), определяется решением технического руководителя Потребителя.

Выборочное вскрытие грунта осуществляется на всех заземляющих устройствах электроустановок Потребителя; для ВЛ в населенной местности вскрытие производится выборочно у 2 % опор, имеющих заземляющие устройства.

В местности с высокой агрессивностью грунта по решению технического руководителя Потребителя может быть установлена более частная периодичность осмотра с выборочным вскрытием грунта.

При вскрытии грунта должна производиться инструментальная оценка состояния заземлителей и оценка степени коррозии контактных соединений. Элемент заземлителя должен быть заменен, если разрушено более 50 % его сечения.

Результаты осмотров должны оформляться актами.

Для определения технического состояния заземляющего устройства в соответствии с нормами испытаний электрооборудования должны производиться:

измерение сопротивления заземляющего устройства;

измерение напряжения прикосновения (в электроустановках, заземляющее устройство которых выполнено по нормам на напряжение прикосновения), проверка наличия цепи между заземляющим устройством и заземляемыми элементами, а также соединений естественных заземлителей с заземляющим устройством;

измерение токов короткого замыкания электроустановки, проверка состояния пробивных предохранителей;

измерение удельного сопротивления грунта в районе заземляющего устройства.

Для ВЛ измерения производятся ежегодно у опор, имеющих разъединители, защитные промежутки, разрядники, повторное заземление нулевого провода, а также выборочно у 2 % железобетонных и металлических опор в населенной местности.

Измерения должны выполняться в период наибольшего высыхания грунта (для районов вечной мерзлоты - в период наибольшего промерзания грунта).

Результаты измерений оформляются протоколами.

На главных понизительных подстанциях и трансформаторных подстанциях, где отсоединение заземляющих проводников от оборудования невозможно по условиям обеспечения категорийности электроснабжения, техническое состояние заземляющего устройства должно оцениваться по результатам измерений.

Измерения параметров заземляющих устройств - сопротивление заземляющего устройства, напряжение прикосновения, проверка наличия цепи между заземлителями и заземляемыми элементами - производятся также после реконструкции и ремонта заземляющих устройств, при обнаружении разрушения или перекрытия изоляторов ВЛ электрической дугой.

При необходимости должны приниматься меры по доведению параметров заземляющих устройств до нормативных.

На каждое, находящееся в эксплуатации, заземляющее устройство должен быть заведен паспорт, содержащий:

исполнительную схему устройства с привязками к капитальным сооружениям;

указана связь с надземными и подземными коммуникациями и с другими заземляющими устройствами;

дату ввода в эксплуатацию;

основные параметры заземлителей (материал, профиль, линейные размеры);

величину сопротивления растеканию тока заземляющего устройства;

удельное сопротивление грунта;

данные по напряжению прикосновения (при необходимости);

данные по степени коррозии искусственных заземлителей;

данные по сопротивлению металлосвязи оборудования с заземляющим устройством;

ведомость осмотров и выявленных дефектов;

информацию по устранению замечаний и дефектов.

К паспорту должны быть приложены результаты визуальных осмотров, осмотров со вскрытием грунта, протоколы измерения параметров заземляющего устройства, данные о характере ремонтов и изменениях, внесенных в конструкцию устройства.

Для проверки соответствия токов плавления предохранителей или уставок расцепителей автоматических выключателей току короткого замыкания в электроустановках периодически должна проводиться проверка срабатывания защиты при коротком замыкании.

После каждой перестановки электрооборудования и монтажа нового (в электроустановках до 1000 В) перед его включением необходимо проверить срабатывание защиты при коротком замыкании.

Использование земли в качестве фазного или нулевого провода в электроустановках до 1000 В не допускается.

При использовании в электроустановке устройств защитного отключения (далее - УЗО) должна осуществляться его проверка в соответствии с рекомендациями завода-изготовителя и нормами испытаний электрооборудования.

Сети до 1000 В с изолированной нейтралью должны быть защищены пробивным предохранителем. Предохранитель может быть установлен в нейтрали или фазе на стороне низшего напряжения трансформатора. При этом должен быть предусмотрен контроль за его целостностью.

Вопрос №38. Зануление как средство защиты человека от поражения электрическим током.

Из действующих правил термин «зануление» исключен и заменен понятием «заземляющая система с нулевым заземленным проводом». Основанием к такому исключению, видимо, было нежелание выделять из общего понятия «заземление» относительно частное определение. Однако в обиходе энергетиков понятие «зануление» осталось. Содержится оно и в ГОСТ 12.1.009—76 «Электробезопасность. Термины и определения». Можно дать такое определение этого способа защиты.

Зануленнем называется защитное мероприятие, применяемое только в сетях с заземленной нейтралью напряжением ниже 1000 В, предназначенное для защиты людей и животных от напряжения, возникающего на металлических частях оборудования, нормально не находящихся, но могущих оказаться под напряжением при тех или иных повреждениях изоляции, и заключающееся в создании в поврежденной цепи значения тока, достаточного для надежной работы защиты. Занулить — это значит металлически (электрически) надежно соединить подлежащие защите части оборудования с нулевым проводом.

Зануление требует применения заземлителей для присоединения к ним нулевого провода. Но назначение этих заземлителей иное, чем при заземлении.

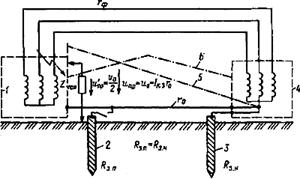

Физическая сущность защиты в системе зануления поясняется рис. 11.2, на котором представлена принципиальная схема зануления с одним электроприемником. На рисунке показано соединение нейтрали источника электроэнергии с корпусом электроприемника; приведена и диаграмма, характеризующая изменение напряжения относительно земли, возникающего при повреждении изоляции в двух случаях: нулевой провод имеет единственное заземление у источника электроэнергии и нулевой провод имеет повторное заземление у электроприемника.

Рис. 11.2. Принципиальная схема зануления 1 — электроприемник; 2 и 3 — заземлители; 4 — источник электроэнергии; 5 — распределение Uпр при отсутствии повторного заземлителя; 6 — то же при его наличии; Zчел — полное сопротивление тела человека; Rз.п — сопротивление повторного заземлителя; Rз.н — сопротивление заземлителя нейтрали генератора; U0 — падение напряжения на нулевом проводе; Uпр — падение напряжения при отсутствии повторного заземлителя; Uпр’ —то же при его наличии.

В первом cлучае напряжение прикосновения увеличивается в сторону электроприемника и достигает максимального значения у его корпуса; численно это напряжение будет равно падению напряжения на нулевом проводе при коротком замыкании, возникающем в электроприемнике между фазным и нулевым проводами. Если сопротивление фазного провода rф будет равно сопротивлению нулевого провода rо, то напряжение прикосновения в момент короткого замыкания на корпусе электроприемника при отсутствии повторного заземлителя будет равно половине фазного. Если же сопротивление нулевого провода будет больше сопротивления фазного, то напряжение прикосновения будет больше половины фазного.

Уменьшить напряжение прикосновения можно двумя путями: увеличив сечение нулевого провода или устроив повторные заземлители.

Таким образом, физическая сущность защиты посредством системы зануления заключается в снижении напряжения прикосновения путем уменьшения сопротивления нулевого провода и перераспределения напряжения прикосновения между основным (нейтраль трансформатора) и повторным (у электроприемника) заземлителями с помощью повторных заземлителей, численные значения сопротивлений которых роли не играют.

Вопрос №39. Статическое электричество и его опасные факторы. Защита от статического электричества.

1. Причины возникновения статического электричества

Электростатические заряды возникают на поверхностях некоторых материалов, как жидких, так и твердых, в результате сложного процесса контактной электролизации.

Электролизация возникает при трении двух диэлектрических или диэлектрического и проводящего материалов, если последний изолирован. При разделении двух диэлектрических материалов происходит разделение электрических зарядов, причем материал, имеющий большую диэлектрическую проницаемость, заряжается положительно, а меньшую - отрицательно. Чем больше различаются диэлектрические свойства материалов, тем интенсивнее происходит разделение и накопление зарядов. На соприкасающихся материалах с одинаковыми диэлектрическими свойствами (диэлектрической проницаемостью) зарядов не образуется.

Заряды могут возникнуть при измельчении, пересыпании и пневмотранспортировке твердых материалов, при переливании, перекачивании по трубопроводам, перевозке в цистернах диэлектрических жидкостей (бензина, керосина), при обработке диэлектрических материалов (эбонита, оргстекла), при сматывании тканей, бумаги, пленки (например, полиэтиленовой). При пробуксовывании резиновой ленты транспортера относительно роликов или ремня ременной передачи относительно шкива могут возникнуть электрические заряды с потенциалом до 45 кВ.

Кроме трения, причиной образования статических зарядов является электрическая индукция, в результате которой изолированные от земли тела во внешнем электрическом поле приобретают электрический заряд. Особенно велика индукционная электролизация электропроводящих объектов. Например, на металлических предметах (автомобиль и т.п.), изолированных от земли, в сухую погоду под действием электрического поля высоковольтных линий электропередач или грозовых облаков могут образовываться значительные электрические заряды.

На экранах мониторов и телевизоров положительные заряды накапливаются под действием электронного пучка, создаваемого электронно-лучевой трубкой.

В радиоэлектронной промышленности статическое электричество образуется при изготовлении, испытании, транспортировке и хранении полупроводниковых приборов и интегральных микросхем, в помещениях вычислительных центров, на участках множительной техники, а также в ряде других процессов, где применяются диэлектрические материалы, являясь побочным нежелательным фактором.

В химической промышленности при производстве пластических материалов и изделий из них также происходит образование электростатических зарядов и полей напряженностью 240-250кВ/м».
