Программное обеспечение. Окно программы представлено на рис.4

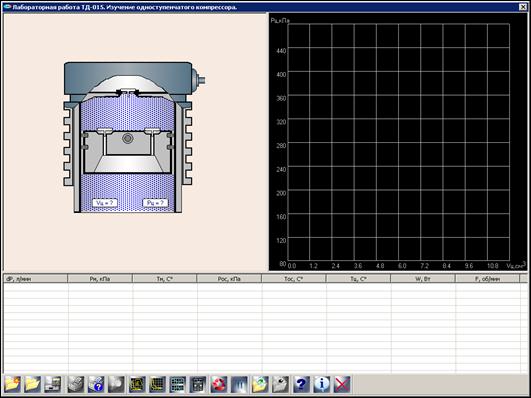

Окно программы представлено на рис.4.

Рис. 4

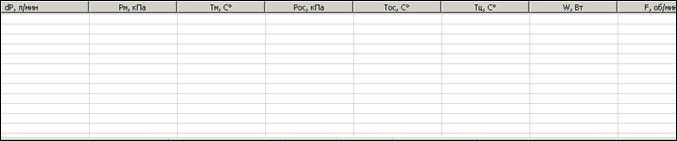

Окно списка сохраненных значений (Рис.5) предназначено для сохранения текущих параметров измерения для их последующего просмотра, анализа и обработки.

Рис. 5

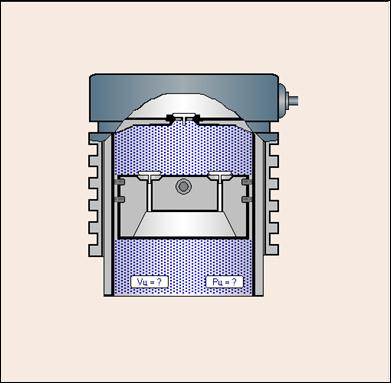

Окно демонстрации представлено на рис 6.

Весь цикл работы одноступенчатого компрессора может быть продемонстрирован на условном изображении цилиндра компрессора в разрезе (см. рис.6) и, при этом, положение поршня компрессора синхронизировано с измеренными значениями объема и давления. Как следует из рисунка, характерной особенностью конструкции исследуемого компрессора является то, что впускные клапаны конструктивно расположены в поршне компрессора. Путем подведения курсора и нажатием кнопки "мыши" в области перемещения поршня можно получить значение Vц и, соответствующее ему, значение Pц, в зависимости от угла поворота вала компрессора. При этом, если Вы нажмете левую кнопку "мыши", будет отображено положение поршня и, соответствующие этому положению, значения Vц и Pц в фазе сжатия; если же Вы нажмете правую кнопку "мыши", будет отображено положение поршня и, соответствующие этому положению, значения Vц и Pц в фазе всасывания.

Рис. 6

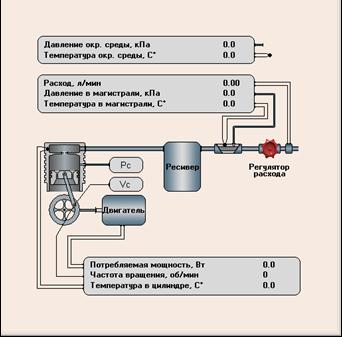

Окно измерений представлено на рис.7.

Область отображения измеренных значений в режимах Измерение+Фильтр и Измерение представлена на рисунке в виде условного графического изображения установки. Все параметры измерений, их названия, местоположение датчиков и единицы измерения очевидны из рисунка. Параметры Pц и Vц (т.е. мгновенные значения давления и объема в каждой конкретной точке индикаторной диаграммы) отображены в окне диаграммы.

Рис. 7

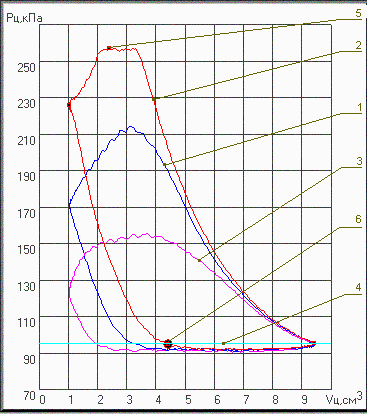

Окно индикаторной диаграммы представлено на рис.8.

Здесь отображается список сохраненных диаграмм в координатах V-P и текущая измеряемая (или последняя измеренная) диаграмма. В программе предусмотрено два режима измерений индикаторной диаграммы: с цифровой фильтрацией (рекомендуемый режим) и без нее.

Различными цветами на рисунке обозначены:

1. Текущая измеряемая (или последняя измеренная) индикаторная диаграмма.

2. Выбранная диаграмма.

3. Все остальные индикаторные диаграммы.

4. Атмосферное давление для измеряемой или выбранной индикаторной диаграммы.

5. Характерные точки на выбранной индикаторной диаграмме.

6. Анализируемая точка на выбранной индикаторной диаграмме.

К характерным точкам индикаторной диаграммы относятся:

• начало сжатия;
• открывание выпускного клапана (начало работы);
• закрывание выпускного клапана;
• начало всасывания (открывание впускного клапана);

Анализируемой точкой называется точка выбранной индикаторной диаграммы, значения которой в данный момент анализируются. Любую точку выбранной индикаторной диаграммы можно сделать анализируемой путем подведения курсора и нажатием левой кнопки "мыши" на линии выбранной индикаторной диаграммы.

Рис. 8

Панель инструментов представлена на рис.9. Расшифровка пиктограмм панели инструментов представлена в таблице.

Рис. 9

	Новый - создание нового документа (т.е. пустого списка измеренных значений) для последующего заполнения согласно заданию.
	Открыть - открытие файла ранее сохраненного документа для последующего анализа, печати и т.д.
	Сохранить как... - сохранение документа (т.е. списка измеренных значений) в файл с явным указанием имени.
	Печатать - вывод результатов измерений на принтер
	Установки печати - настройка различных параметров печати (бумага, ориентация и т.д.).
	Предварительный просмотр печати - просмотр на экране, как будет выглядеть напечатанный документ.
	Измерение+фильтр.
	Измерение.
	Анализ.
	Демонстрация- Весь цикл работы одноступенчатого компрессора продемонстрирован на условном изображении цилиндра компрессора в разрезе.
	Циклически – однократно.
	Старт – стоп.
	Внести в список - добавляет в список измеренных значений все текущие параметры. При этом осуществляется сортировка по возрастанию параметров в соответствии их положением в таблице слева направо.
	Удалить из списка - удаляет из списка измеренных значений выделенное измерение (выделение осуществляется щелчком левой кнопки "мыши" в области выделяемой линии таблицы).
	Справка - получение справки.
	Авторы - информация об авторах программы.
	Выход - завершение работы с программой.
