Газонефтяной залежи

1– подошва нефтяной залежи; 2 – внешний контур нефтеносности; 3 – внутренний контур нефтеносности; 4 – поверхность газонефтяного раздела; 5 – внешний контур газоносности; 6 – внутренний контур газоносности; 7 – длина залежи; 8 – ширина залежи; 9 – высота нефтяной залежи; 10 – высота газовой шапки; 11 – общая высота газонефтяной залежи; 12 – газовая часть залежи; 13 – газонефтяная часть залежи; 14 – нефтяная часть залежи; 15 – водонефтяная часть залежи.

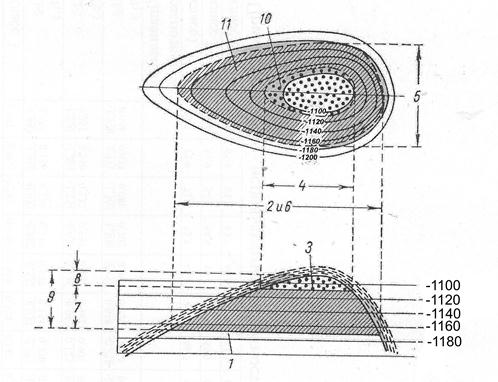

Рис. 14. Схема массивной нефтегазовой залежи.

1 – подошва нефтяной залежи; 2 – внешний контур нефтеносности; 3 – поверхность газонефтяного раздела; 4 – внешний контур газоносности; 6 – длина залежи; 5 – ширина залежи; 7 – высота нефтяной залежи; 8 – высота газовой шапки; 9 – общая высота газонефтяной залежи; 10 – газонефтяная часть залежи; 11 – водонефтяная часть залежи.

В залежи, сформировавшейся по этой модели, большое значение имеют размеры и формы ловушек. Приведем несколько примеров того, то это действительно так. Для этого будем использовать характеристики ловушек и залежей. Чтобы определить данные величины, необходимо дать несколько определений. Поверхность, разделяющая нефть и воду, называется подошвой нефтяной залежи или поверхностью водонефтяного раздела (контакта) – ВНК. Аналогично – поверхность, разделяющая газ и воду, – поверхность водогазового контакта – ГВК. Поверхность, разделяющая газ и нефть, – поверхность газонефтяного контакта – ГНК. Для пластового резервуара линия перелома этих разделов с кровлей пласта называется внешним контуром нефтеносности (газоносности). У залежей массивного типа внутренние контуры нефтеносности и газоносности всегда отсутствуют.
