Во время эксплуатации УРЗА

Можно выделить приработочный интервал (0 – t₁); интервал (t₁ – t₂) – интервал редких или статистических отказов (это устойчивый период нормальной эксплуатации); с некоторого момента t₂ начинается период старения изделия и связанный с ним рост параметра потока отказов.В начальный период эксплуатации, в период приработки, параметр потока отказов уменьшается по мере выявления и устранения дефектов. После окончания периода приработки начинается период нормальной эксплуатации, в котором параметр потока отказов является практически постоянным. За периодом нормальной эксплуатации наступает период деградации (старения и износа), в котором параметр потока отказов начинает возрастать.

Устройства РЗА (в отличие от устройств непрерывного действия) относятся к устройствам со статической готовность к действию. Релейная защита выполняет свои функции по требованию, которым является КЗ или иное нарушение нормального режима работы защищаемого энергетического оборудования. Поэтому необходимо различать отказ устройства защиты как событие утраты работоспособности (аппаратный отказ) и отказ функционирования как событие невыполнения заданной функции при возникновении соответствующего требования. Отказ функционирования устройства защиты приводит к серьезным повреждениям оборудования и значительному нарушению работы потребителей. Отказ функционирования может происходить только при одновременном существовании отказа устройства и необходимости требования к функционированию. Однако отказ устройства происходит, как правило, не одновременно с возникновением требования к функционированию и, следовательно, отказ функционирования может быть предотвращен, если в интервале между моментом возникновения отказа и моментов возникновения требования проведены профилактические работы. Поэтому поток отказов функционирования зависит не только от потоков отказов устройства, но и от организации ТО, а также от качества его проведения.

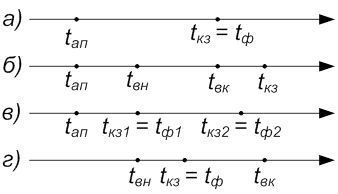

Рассмотрим временные диаграммы функционирования УРЗА (рис. 2.2). Здесь приняты следующие обозначения: t_ап – момент аппаратного отказа; t_КЗ – момент КЗ; t _ф – момент отказа функционирования; t_{ВН, ВК} – соответственно, моменты начала и завершения восстановительных работ. В случае «а» УРЗА потеряло способность выполнять требуемую функцию в момент t_ап, что приводит к неотключению КЗ после его возникновения. В случае «б» аппаратный отказ был или выявлен после его возникновения, или обнаружен в ходе регламентных работ, устранен в период времени t_ВН – t_ВК, и наступившее КЗ было успешно отключено. В случае «в» аппаратный отказ не обнаружен и каждое КЗ сопровождается отказом функционирования. Случай «г» иллюстрирует отказ функционирования в момент проведения каких-то работ при выведенной на проверку защите.
