Иллюстрации (чертежи, графики, схемы, компьютерные распечатки, диаграммы, фотоснимки) следует располагать в дипломном проекте непосредственно после текста, в котором они упоминаются впервые, или на следующей странице.
Иллюстрации могут быть в компьютерном исполнении, в том числе и цветные.
На все иллюстрации должны быть даны ссылки в дипломном проекте.
Чертежи, графики, диаграммы, схемы, иллюстрации, помещаемые в дипломном проекте, должны соответствовать требованиям государственных стандартов Единой системы конструкторской документации (ЕСКД).
Допускается выполнение чертежей, графиков, диаграмм, схем посредством использования компьютерной печати.
Фотоснимки размером меньше формата А4 должны быть наклеены на стандартные листы белой бумаги.
Иллюстрации, за исключением иллюстрации приложений, следует нумеровать арабскими цифрами сквозной нумерацией.
Если рисунок один, то он обозначается «Рисунок 1». Слово «рисунок» и его наименование располагают посередине строки.
|
|
|
Допускается нумеровать иллюстрации в пределах раздела. В этом случае номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделенных точкой.
Иллюстрации, при необходимости, могут иметь наименование и пояснительные данные (подрисуночный текст). Слово «Рисунок» и наименование помещают после пояснительных данных и располагают следующим образом: Рисунок 1 — Детали прибора.
Пример

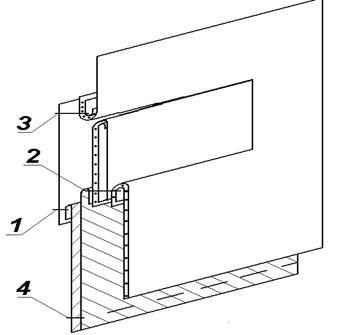

Рисунок 1.1 – Пример выполнения сборочной схемы
Иллюстрации каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения.
Пример
Рисунок А.3
При ссылках на иллюстрации следует писать «... в соответствии с рисунком 2» при сквозной нумерации и «... в соответствии с рисунком 1.2» при нумерации в пределах раздела.
