Изображение ТСА на схемах технологических процессов производится в соответствии с ГОСТ 21.404-85 «Система проектной документации для строительства. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах». Авторы максимально использовали основные положения ГОСТа и рекомендации YSO (международной организации по стандартизации). Цель раздела – изучение условных графических обозначений стандарта, а также обозначений измеряемых (регулируемых) величин и функциональных признаков ТСА. Условные обозначения ТСА, применяемые в схемах, включают графические, буквенные и цифровые обозначения. В верхней части графического обозначения наносят буквенные обозначения измеряемой величины и функционального признаков ТСА, определяющего его назначение. В нижней части графического обозначения наносят цифровое (позиционное) обозначение ТСА, первая цифра которого соответствует № локальной схемы, вторая - № ТСА в данной локальной схеме. Отборное устройство для всех ТСА изображают сплошной тонкой линией, соединяющей технологический трубопровод или аппарат с ТСА. Толщина линий, используемых в графических условных обозначениях на схемах, составляет:
|
|
|
технические средства автоматизации - 0,6 мм; контуры технологического оборудования и
трубопроводные коммуникации 1,5 мм. При необходимости указания конкретного места расположения отборного устройства (например, внутри технологического аппарата) его обозначают кружком ø = 2 мм.

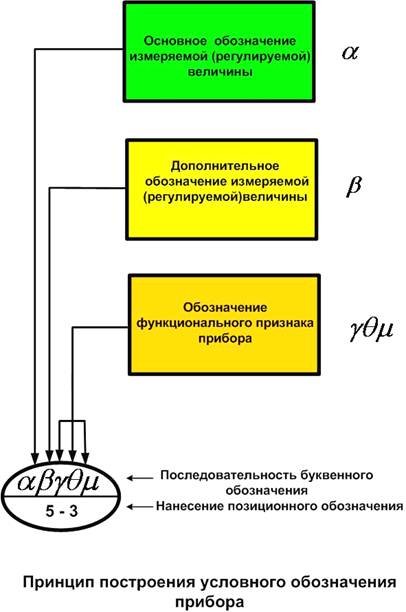

Ниже рассмотрен принцип построения условного обозначения ТСА в соответствии с ГОСТ 21.404-85.
- основное обозначение измеряемой (регулируемой) величины;
- дополнительное обозначение измеряемой величины (при необходимости);
обозначение функциональных признаков ТСА.
