Измерение отклонений элементов деталей от перпендикулярности

В соответствии с ГОСТ 24642-81 следует различать методики выполнения измерений отклонений от перпендикулярности плоскости относительно плоскости, плоскости или прямой относительно прямой или плоскости, а также прямой относительно плоскости в заданном направлении. При этом под прямыми, кроме осей отверстий и валов, понимаются кромки деталей, образующие номинально цилиндрических поверхностей и номинально плоские поверхности деталей, ширина которых существенно меньше их длины. На практике наибольшее распространение получили методики измерений, представленные ниже.

Измерение отклонения от перпендикулярности плоскости относительно плоскости с помощью поверочного угольника и щупа или набора щупов (рис. 3.54).

Вариант I

Вариант II

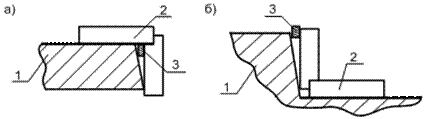

1 – контролируемая деталь;2 – поверочный угольник; 3 – измерительный щуп

Рис. 3.54. Измерение отклонения от перпендикулярности плоскостей

с помощью поверочного угольника и щупа (набора щупов)

Поверочный угольник устанавливают внутренней или наружной опорной поверхностью на базовую поверхность измеряемой детали и перемещают в направлении измеряемой поверхности детали до момента их соприкосновения. Высота угольника должна быть больше длины контролируемой поверхности. Зазор, образовавшийся между измеряемой поверхностью детали и рабочей измерительной поверхностью угольника у его основания или у вершины, измеряют с помощью щупов. За результат измерения принимают среднее значение между размерами проходного и непроходного щупов. Данная методика применима для контроля отклонений от перпендикулярности номинально плоских поверхностей деталей с допусками от 0,020 мм и более.

Отличие второго варианта заключается в использовании поверочной плиты, на которую устанавливают измеряемую деталь (базовой поверхностью) и поверочный угольник.
