Станина. Пара винт-гайка качения состоит из винта, двух гаек вставленных в корпусе

1 -корпус

2-корпус

3-основание

4-привод

5-стол координатный X

6-стол координатный Y

7-плита

Пара винт-гайка качения состоит из винта, двух гаек вставленных в корпусе. В качестве канала возврата шариков используются вкладыши. Зубчатая нарезка используется для фиксации гайки и создания требуемого натяга в паре, количество зубьев в левой и правой гайке составляет и зубьев соответственно.

Привод предназначен для перемещения обрабатываемых приборов по координате Z.

На валу электродвигателя посредством втулки жестко закреплены кулачки. При вращении вала электродвигателя профили кулачков взаимодействуют с подшипниками, закрепленными в рамке, и перемещают рамку вниз вверх по направляющим в корпусе.

Подшипник является регулируемым и выставляется с помощью винта. Пружина обеспечивает необходимое усилие прижима кулачков в подшипниках. Датчики определяют крайнее верхнее и нижнее положение рамки.

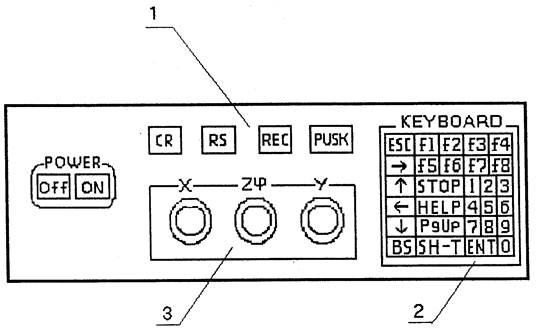

Пульт предназначен для размещения операторных органов управления установки. Пульт включает в себя пульт оператора 1, пульт технологический 2, манипулятор 3.
