Работа «Исследование помехоустойчивости СПДС» предназначена для экспериментального оценивания вероятности ошибочного приема кодовых символов в зависимости от отношения сигнал/шум и видов модуляции. Она содержит четыре задания:
1. Исследование помехоустойчивости оптимального когерентного приема (демодулятор на корреляторах).
2. Исследование помехоустойчивости оптимального когерентного приема (демодулятор на согласованных фильтрах).
3. Исследование помехоустойчивости оптимального некогерентного приема.
4. Исследование помехоустойчивости квазиоптимального некогерентного приема.

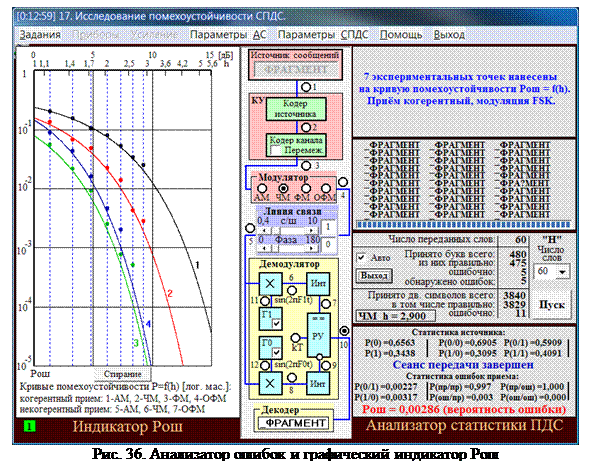

Для исследования помехоустойчивости СПДС служат «Анализатор статистики ПДС» и графопостроитель результатов анализа «Индикатор Рош» (рис. 36), устанавливаемые на лабораторный стол при активизации в меню «Параметры СПДС» опций «Статистика передачи» и «Показать кривые Рош = f(h), соответственно, (рис. 29). При нажатии кнопки «Пуск» осуществляется сеанс передачи в СПДС выбранного в окне «Число слов» количества слов, формируемых источником сообщений. По его итогам определяется статистика источника (вероятности передачи отдельных канальных символов Р (0) и Р (1) и условные вероятности последовательности символов Р (0/0), Р (0/1), Р (1/0), Р (1/0)), статистика передачи (вероятности двух типов ошибок Р (0/1) и Р (1/0) и условные вероятности последовательностей ошибок (ош) и правильного (пр) приема Р (пр/пр), Р (пр/ош), Р (ош/пр), Р (ош/ош). В качестве основного критерия помехоустойчивости СПДС выводится оценка средней вероятность ошибочного приема Р ош, вычисляемая как относительное число ошибочно принятых двоичных символов. Кроме этого анализатор статистики ПДС сохраняет до 60 реально принятых слов, определяет отношение с/ш (h) для отсчетов на входе решающего устройства демодулятора, количество принятых букв (всего, из них правильно, ошибочно, с обнаружением ошибок для кода (6, 5) и с исправлением ошибок для кода (7, 4)) количество двоичных символов (всего, в том числе правильно и ошибочно). Экспериментально полученные оценки Р ош наносятся в индикаторе в виде точек на графики теоретических кривых помехоустойчивости Р ош = f (h) в двойном логарифмическом масштабе. Стирание ранее выведенных точек возможно нажатием кнопки «Стирание» индикатора.
|
|
|
Нажатие кнопки «Пуск» при активированной опции «Авто» анализатора статистики ПДС вызывает автоматическое снятие семи точек кривой Р ош = f (h) в диапазоне h от 1,16 до 2,9, соответствующему диапазону с/ш на входе демодулятора от 0,4 до 1,0.
