Ручная дуговая сварка покрытым электродом. Оборудование поста ручной дуговой сварки. Область применения

Специально оборудованное рабочее место для сварки называют сварочным постом.

Сварочный пост (рисунок 38) состоит из сварочного аппарата - источника питания дуги электрическим током, комплекта сварочных проводов, электрододержателя и собственно самого рабочего места, на котором работает сварщик. При постоянном расположении сварочный пост называют стационарным постом, при переменном – передвижным.

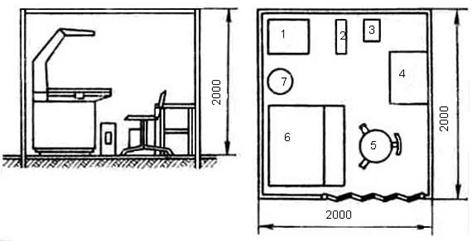

1–источник питания; 2–ящик для электродов; 3–ящик для инструмента; 4–стеллажи для деталей и готовых сварных узлов; 5–стул сварщика; 6–стол сварщика; 7– печь для прокалки электродов

Рисунок 38 – Сварочный пост для ручной дуговой сварки

Пост дуговой сварки постоянного тока включает:

- источник питания постоянного тока.

- балластный реостат.

- амперметр и вольтметр постоянного тока.

- сварочные провода.

- комплект инструментов сварщика: электрододержатель, маска (щиток), щетка металлическая, зубило-молоток, клеймо сварщика, пенал для электродов.

Пост сварки переменного тока отличается источником питания и типом измерительных приборов. Балластный реостат отсутствует.

Стационарные сварочные посты размещают в цехах для изготовления сварных строительных конструкций. К посту подают собранную под сварку конструкцию, и при выполнении нескольких сварных швов сварщик передвигается и его рабочее место меняется от шва к шву, а источник питания током и пусковая аппаратура остаются на месте. Передвижение сварщика может быть в пределах длины сварочного кабеля - не более 30 – 40 м; при большей длине растет падение напряжения в сварочной цепи, что препятствует нормальному процессу сварки.

При сварке небольших изделий сварочный пост оборудуют в открытой сверху кабине размерами в плане 2000х2000мм; 2000x3000мм и высотой не менее 2 м, которую изготавливают из любых несгораемых материалов (тонкие стальные листы, асбестоцементные плиты и т. п.). Вход в кабину делают в виде штор из брезента с огнестойкой пропиткой, а пол из огнестойких материалов. Между стенками кабины и полом должен быть зазор не менее 50 (обычно 150–300) мм для вентиляции. Кабины должны освещаться естественным или искусственным светом (80–100 лк), вентилироваться (воздухообмен 40 м3/час) и иметь местную вентиляцию. В кабине устанавливают металлический сварочный стол высотой 0,5–0,6 м (для работы сидя) или 0,9 м (для работы стоя). Вместо стола может быть установлен кантователь, позиционер или другое механическое оборудование, облегчающее поворот изделия для удобства сварки.

Сварщику необходим набор инструментов и принадлежностей и он должен быть обеспечен средствами личной защиты и спецодеждой.

Инструмент и принадлежности

К инструменту сварщика относятся:

1 Электрододержатель, от которого зависит производительность и безопасность труда. Электрододержатель должен быть лёгким (ни более 0,5кг) и удобный в обращении.

2 Щиток или маска применяется для предохранения глаз и кожи лица сварщика от вредного влияния инфракрасного излучения и брызг металла.

3 Сварочные провода, по которым сварочный ток поступает от сварочного аппарата к месту работы марки ПРГ, АПР, ПРГД, КГ, КОГ и др. с резиновой изоляцией.

К принадлежностям сварщика относятся;

- стальная щётка, применяемая для зачистки металла от грязи, ржавчины перед сваркой и шлака после сварки;

- молоток с заострённым концом для отбивки шлака со сварных швов и для поставки личного клейма;

- зубило для вырубки дефектных мест сварного шва.

Для замера геометрического размеров швов, сварщику выдают набор шаблонов или универсальный шаблон сварщика УШС.
