Ручная дуговая сварка покрытым электродом. Техника сварки

Под техникой сварки обычно понимают приемы манипулирования электродом или горелкой, выбор режимов сварки, приспо­соблений и способы их применения дли получения качественного шва и т. п.

В зависимости от формы и размеров изделия швы можно сваривать в различных пространственных положениях.

Во время сварки свар­щик сообщает концу электрода движение в трех направлениях.

Первое движение — поступательное по направлению оси электрода, для поддержания необходимой длины дуги.

Длина дуги оказывает большое влияние на качество свар­ного шва и его форму. Увеличение длины дуги снижает качество наплавленного металла шва ввиду его интенсивного окисления и азотирования, увеличивает потери металла на угар и разбрызгивание, уменьшает глубину проплавления основного металла. Также ухудшается внешний вид шва.

Второе движение — вдоль оси валика для образования свар­ного шва. Скорость движения электрода зависит от величины тока, диаметра электрода, типа и пространственного положения, в котором выполняется шов. Правильно выбранная скорость перемещения электрода вдоль оси шва обеспечивает требуемую форму и качество сварного шва. При большей скорости перемещения электрода основной металл не успевает проплав­ляться, вследствие чего образуется непровар. Недостаточная скорость перемещения электрода приводит к перегреву и прожогу (сквозное проплавление) металла, а также снижает качество и производительность сварки.

Сварной шов, образованный в результате первого и второго движения электрода, называют ниточным. Его применяют при сварке металла небольшой толщины, при наплавочных работах и подварке подрезов.

Третье движение — колебание концом электрода поперек шва для образования уширенного валика, который применяют чаще, чем ниточный. Для образования уширенного валика электроду сообщают поперечные колебательные движения чаще всего с постоянной частотой и амплитудой, совмещенные с поступательным движением электрода вдоль оси подготов­ленного под сварку соединения и оси электрода. Поперечные колебательные движения электрода разнообразны и опреде­ляются формой, размерами, положениями шва в пространстве, в котором выполняется сварка, и навыком сварщика.

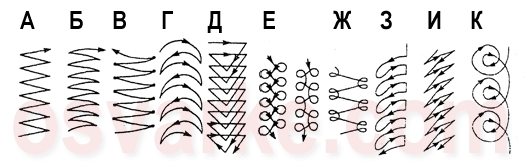

Рисунок 25 – Основные виды траекторий движений конца электрода при слабом прогреве (А, Б, В, Г), усиленном прогреве середины (Д), свариваемых кромок (Е-Ж), усиленном прогреве одной кромки (З, И), прогреве корня шва (К).
