Горизонталь – это линия равных высот

Численное значение высоты называется отметкой. Образование горизонталей и изображение рельефа на планах и картах показано на рис. 2.

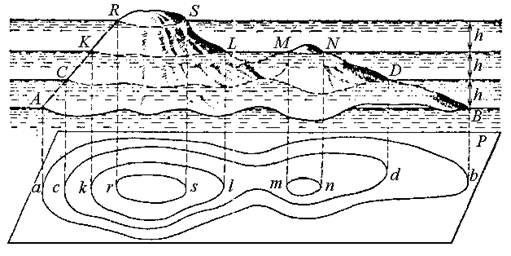

Рис. 2. Изображение рельефа горизонталями

Горизонтали проводятся через равные промежутки по высоте, называемые высотой сечения рельефа.

Высота сечения рельефа – это разность отметок двух соседних горизонталей или расстояние между горизонталями на вертикальной проекции. Высота сечения рельефа подписывается на карте под линейным масштабом.

Заложение – это расстояние между соседними горизонталями на карте (плане).

Числовые значения, которыми подписывают горизонтали, соответствуют высоте или отметке. Эти значения подписываются в разрыве горизонтали. Цифры своими основаниями направлены в сторону падения рельефа. Для удобства чтения рельефа применяют бергштрихи, которые также направлены в сторону падения рельефа.
