Отстойники используют для выделения из сточных вод твердых частиц размером менее 0,25 мм. По направлению движения сточной воды в отстойниках их делят на горизонтальные, вертикальные, радиальные и комбинированные.

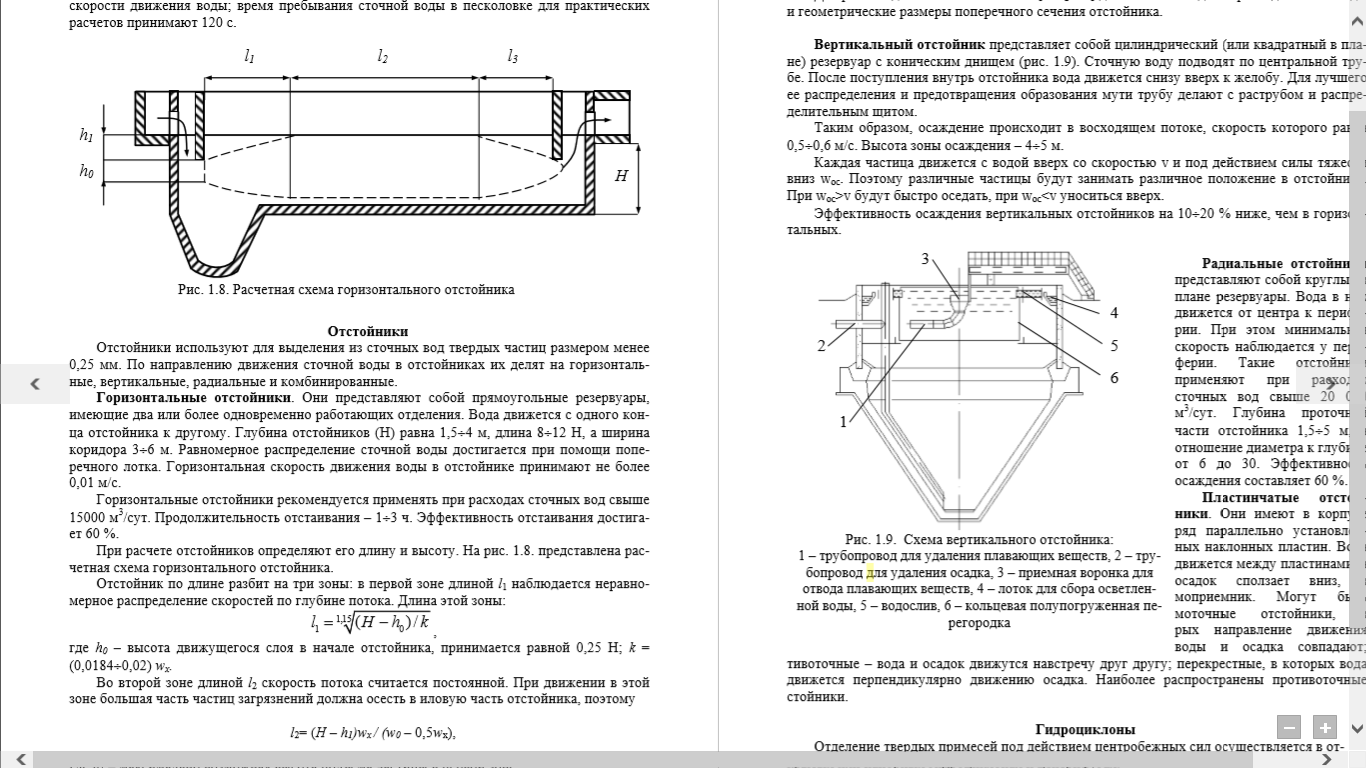

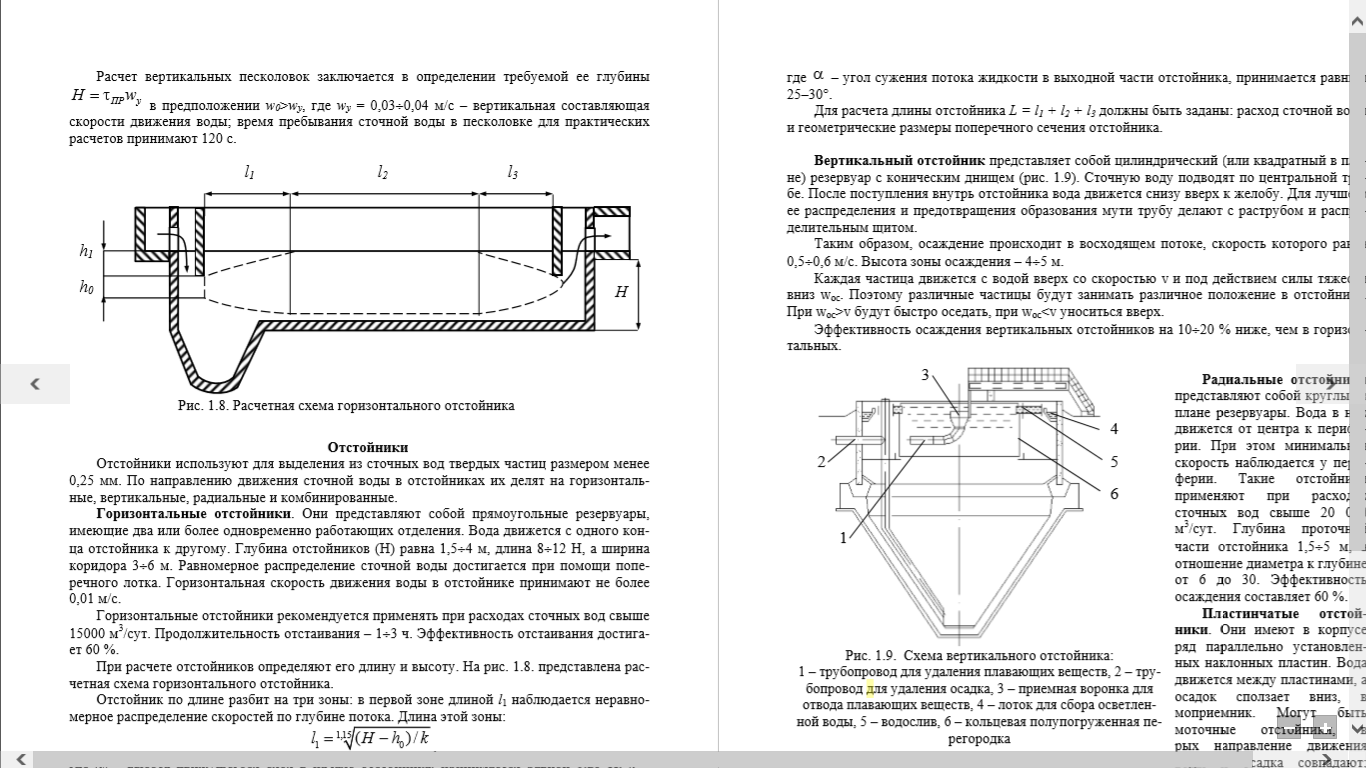

Горизонтальные отстойники. Они представляют собой прямоугольные резервуары, имеющие два или более одновременно работающих отделения. Вода движется с одного конца отстойника к другому. Глубина отстойников (Н) равна 1,5÷4 м, длина 8÷12 Н, а ширина коридора 3÷6 м. Равномерное распределение сточной воды достигается при помощи поперечного лотка. Горизонтальная скорость движения воды в отстойнике принимают не более 0,01 м/с. Горизонтальные отстойники рекомендуется применять при расходах сточных вод свыше 15000 м3/сут. Продолжительность отстаивания – 1÷3 ч. Эффективность отстаивания достигает 60 %. При расчете отстойников определяют его длину и высоту. На рис. 1.8. представлена расчетная схема горизонтального отстойника.
Отстойник по длине разбит на три зоны: в первой зоне длиной l1 наблюдается неравномерное распределение скоростей по глубине потока. Длина этой зоны:
где h0 – высота движущегося слоя в начале отстойника, принимается равной 0,25 Н; k = (0,0184÷0,02) wх.
Во второй зоне длиной l2 скорость потока считается постоянной. При движении в этой зоне большая часть частиц загрязнений должна осесть в иловую часть отстойника, поэтому где h1 – максимально возможная высота подъема частицы в первой зоне. В третьей зоне длиной l3 скорость потока увеличивается, и условия осаждения частиц ухудшаются. Длина этой зоны определяется по формуле где α – угол сужения потока жидкости в выходной части отстойника, принимается равным 25–30°. Для расчета длины отстойника L = l1 + l2 + l3 должны быть заданы: расход сточной воды и геометрические размеры поперечного сечения отстойника.
Вертикальный отстойник представляет собой цилиндрический (или квадратный в плане) резервуар с коническим днищем (рис. 1.9). Сточную воду подводят по центральной трубе. После поступления внутрь отстойника вода движется снизу-вверх к желобу. Для лучшего ее распределения и предотвращения образования мути трубу делают с раструбом и распределительным щитом. Таким образом, осаждение происходит в восходящем потоке, скорость которого равна 0,5÷0,6 м/с. Высота зоны осаждения – 4÷5 м. Каждая частица движется с водой вверх со скоростью v и под действием силы тяжести вниз wос. Поэтому различные частицы будут занимать различное положение в отстойнике. При wос>v будут быстро оседать, при wос<v уноситься вверх. Эффективность осаждения вертикальных отстойников на 10÷20 % ниже, чем в горизонтальных.
Радиальные отстойники представляют собой круглые в плане резервуары. Вода в них движется от центра к периферии. При этом минимальная скорость наблюдается у периферии. Такие отстойники применяют при расходах сточных вод свыше 20 000 м3/сут. Глубина проточной части отстойника 1,5÷5 м, а отношение диаметра к глубине от 6 до 30. Эффективность осаждения составляет 60 %.
Пластинчатые отстойники. Они имеют в корпусе ряд параллельно установленных наклонных пластин. Вода движется между пластинами, а осадок сползает вниз, в моприемник. Могут быть поточные отстойники, в которых направление движения воды и осадка совпадают; противоточные – вода и осадок движутся навстречу друг другу; перекрестные, в которых вода движется перпендикулярно движению осадка. Наиболее распространены противоточные отстойники.
