Фильтрование сточных вод предназначено для очистки их от тонкодисперсных твердых примесей с небольшой концентрацией. Процесс фильтрования применяется также после физико-химических и биологических методов очистки, т. к. некоторые из этих методов сопровождаются выделением в очищаемую жидкость механических загрязнений.
Для очистки сточных вод промышленных предприятий используют два класса фильтров: зернистые, в которых очищаемую жидкость пропускают через насадки несвязанных пористых материалов, и микрофильтры, фильтроэлементы которых изготовлены из связанных пористых материалов. Фильтры с зернистой перегородкой представляют собой резервуар, в нижней части которого имеется дренажное устройство для отвода воды. На дренаж укладывается слой поддерживающего материала, затем – фильтрующий материал. По характеру механизма задерживания взвешенных частиц различают два вида фильтрования: 1) фильтрование через пленку (осадок) загрязнений, образующуюся на поверхности зерен загрузки; 2) фильтрование без образования пленки загрязнений. В первом случае задерживаются частицы, размер которых больше пор материала, а затем образуется слой загрязнений, который является также фильтрующим материалом. Такой процесс характерен для медленных фильтров, которые работают при малых скоростях фильтрования. Во втором случае фильтрование происходит в толще слое загрузки, где частицы загрязнений удерживаются на зернах фильтрующего материала адгезионными силами. Такой процесс характерен для скоростных фильтров.

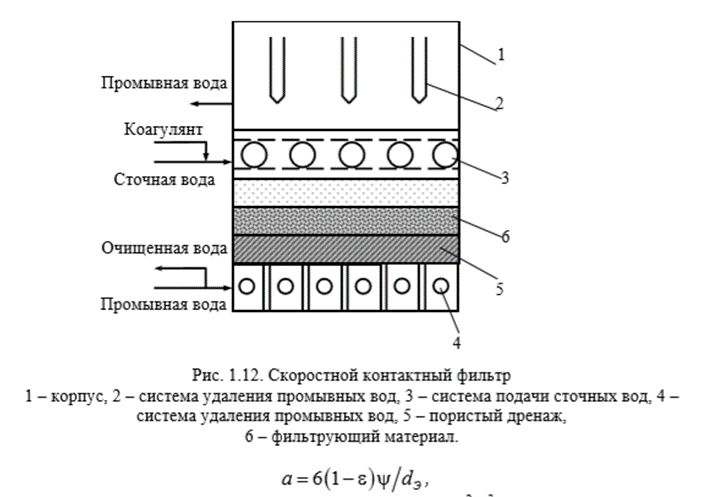

Фильтры с зернистым слоем подразделяют на медленные и скоростные, открытые и закрытые. Высота слоя в открытых фильтрах равна 1–2 м, в закрытых 0,5–1 м. Напор воды в закрытых фильтрах создается насосами. Медленные фильтры используют для фильтрования некоагулированных сточных вод. Они представляют собой бетонные или кирпичные резервуары с дренажным устройством, на котором расположен зернистый слой. Скорость фильтрования в них зависит от концентрации взвешенных частиц: до 25 мг/л принимают скорость фильтрования 0,2 – 0,3 м/ч; при 25 – 30 мг/л – 0,1–0,2 м/ч. Достоинством фильтров является высокая степень очистки сточных вод. Недостатки: большие размеры, высокая стоимость и сложная очистка от осадка. Скоростные фильтры могут быть двух типов: однослойные и многослойные. У однослойных фильтров фильтрующий слой состоит из одного и того же материала, у многослойных – из различных материалов. Схема скоростного фильтра приведена на рис. 1.12.
Сточная вода подается по коллектору и через отверстия в нем равномерно распределяется по сечению фильтра. Нисходящий поток сточной воды проходит через слои фильтрующего материала и дренаж и удаляется из фильтра. После засорения фильтрующего материала проводят промывку подачей промывных вод снизу-вверх. Дренажное устройство выполняют из пористобетонных сборных плит. На нем размещают фильтрующий материал (в 2÷4 слоя) одного гранулометрического состава. Общая высота слоя загрузки равняется 1,5÷2 м. Скорость фильтрования принимается равной 12÷20 м/ч. Выбор типа фильтра для очистки сточных вод зависит от количества фильтрующих вод, концентрации загрязнений и степени их дисперсности, физико-химических свойств твердой и жидкой фаз и от требуемой степени очистки. Особенностью фильтра с подвижной загрузкой является вертикальное расположение фильтрующей загрузки и горизонтальное движение фильтруемой воды. Фильтрующим материалом служит кварцевый песок (1,5÷3 мм) или гранитный щебень (3÷10 мм). Схема фильтра показана на рис. 1.13.
Сточная вода подается в коллектор, откуда через каналы и отверстия поступает в фильтрующий слой. Очищенную воду отводят из фильтра через дренажную камеру. Загрязненный материал перекачивают гидроэлеватором по трубе в промывное устройство. Расчетная скорость фильтрации 15 м/ч; расход промывной воды 1÷2% от производительности фильтра; необходимый напор перед фильтром 2÷2,5 м. Эффективность очистки составляет 50÷55%.
Микрофильтры. Процесс микрофильтрации заключается в процеживании сточной воды через сетки с отверстиями размером от 40 до 70 мкм. Барабанные сетки имеют ячейки размером от 0,3×0,3 до 0,5×0,5 мм. Микрофильтры применяют для очистки сточных вод от твердых и волокнистых материалов. Схема одного из микрофильтров показана на рис. 1.14.
Сточная вода поступает внутрь барабана и через отверстия проходит в камеру. Взвешенные вещества задерживаются на внутренней поверхности барабана и при промывке с промывной водой поступают в лоток. Барабан вращается с частотой 6÷20 мин –1. Скорость фильтрации достигает 25÷45 м3/(м2·ч). При концентрации взвешенных частиц 15÷20 мг/л эффективность очистки составляет 50÷60 % в зависимости от состава и свойств сточных вод, размера ячеек и режима работы микрофильтров.
Магнитные фильтры обеспечивают степень очистки 80 %. Такие фильтры применяют для удаления мелких ферромагнитных частиц (0,5÷5 мкм) из жидкостей. Помимо магнитных частиц фильтры улавливают абразивные частицы, песок и другие загрязнения. Этому способствует эффект электризации немагнитных частиц. Магнитные фильтры могут быть снабжены постоянным магнитом или электромагнитом, их производительность до 60 м3/ч. При прохождении сточных вод ламинарным потоком через магнитное поле ферромагнитные частицы размером 0,5÷1 мкм намагничиваются и образуют агломераты размером до 50 мкм, которые удаляются фильтрованием или осаждаются под действием гравитационного поля. Направление потока жидкости должно совпадать с направлением магнитного поля, т. к. при этом создаются наиболее благоприятные условия осаждения. Магнитные сепараторы делят на три группы: 1) сепараторы, в которых отделение ферромагнитных частиц идет непосредственно под действием постоянного магнита; 2) сепараторы, в которых отделителями частиц служат специальные ферромагнитные элементы, помещенные в силовом поле постоянного магнита; 3) фильтры-сепараторы, представляющие собой комбинацию постоянных магнитов с различными механическими фильтрующими элементами. Наиболее простыми сепараторами являются магнитные уловители и магнитные патроны. Степень очистки фильтрованием зависит от напряженности магнитного поля, скорости течения жидкости, ее вязкости, расположения силовых полей относительно направления потока жидкости.
