Мостовая схема параллельного тиристорного инвертора. Принцип работы схемы

В цепях постоянного тока выключение тиристора обеспечивается путём включения параллельно тиристору ранее заряженного конденсатора с напряжением, полярность которого обратна по отношению к тиристору (принудительная коммутация). Рис. 2.

Рис. 2 Мостовая схема параллельного тиристорного инвертора

По способу включения конденсатора С с нагрузкой тиристорные инверторы делят на: параллельные, последовательные и последовательно-параллельные.

Принцип действия мостового инвертора (рис. 2):

Тиристоры открываются попарно (VS1 и VS3, VS2 и VS4) на время равное Т / 2 под воздействием положительных импульсов тока, которые подаются от схемы управления в управляющие электроды тиристоров. Выходной ток инвертора распределяется между нагрузкой и конденсатором, заряжая конденсатор полярностью, указанной на рисунке 2 без скобок. При t = T/2 схема управления посылает импульсы и включает тиристоры VS2 и VS4. Конденсатор оказывается закороченным. Ток заряда конденсатора, протекая навстречу анодному току тиристоров VS1 и VS3, уменьшает его до 0 практически мгновенно из-за малости сопротивления в контуре разряда конденсатора через тиристоры.

После падения анодного тока тиристоров VS1 и VS3 до 0 к ним прикладывается обратное напряжение, равное напряжению на конденсаторе. VS1 и VS3 запираются. Конденсатор перезаряжается через VS2 и VS4, приобретая противоположную. Полярность, необходимую для осуществления коммутации на следующем полупериоде, когда включаются VS1 и VS3. Перезаряд конденсатора должен быть медленным.

Контрольные вопросы:

1. Что такое тиристорный инвертор?

2. Какие элементы в качестве коммутационных использует в тиристорных инверторах?

3. Где применяют тиристорные инверторы?

4. Принцип работы инвертора тока и инвертора напряжения?

5. Какое назначение дросселя на входе схемы инвертора тока?

6. Зачем необходим конденсатор, подключенный параллельно к источнику питания, в схеме инвертора напряжения?

7. В чем заключается главная проблема при проектировании инверторов?

8. Что такое принудительная коммутация, т.е. как осуществляется выключение тиристора в цепях постоянного тока?

ИНВЕРТОРЫ, ВЕДОМЫЕ СЕТЬЮ

Как уже отмечалось, инвертированием называется процесс преобразования энергии постоянного тока в энергию переменного тока. Если при этом приемная часть такого преобразователя (нагрузка) не имеет других источников питания, то инвертор называется автономным. Если же инвертор преобразует энергию постоянного тока и отдает ее в сеть, где есть другие источники, то он называется инвертором, ведомым сетью (ИВС), или просто ведомым.

ИВС выполняют практически по таким же схемам, что и управляемые выпрямители. На рис. 1, а показана простейшая схема однофазного двухполупериодного ИВС. В качестве источника энергии используется обычная машина постоянного тока (МПТ), которая может работать в режиме как двигателя, так и генератора.

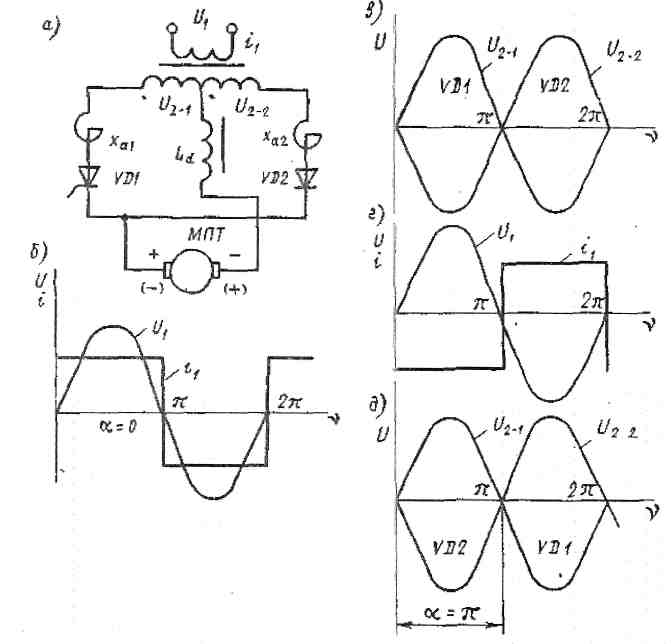

Рис. 1. Однофазный ведомый инвертор (а) и диаграммы его работы (б-д)

Выходным звеном инвертора, работающего на сеть переменного тока, является трансформатор, параметры которого (количество обмоток и число витков) определяют значение и число фаз получаемого переменного напряжения.

Для получения такого напряжения необходимо обеспечить периодический переход тока из одной обмотки в другую. Это достигается путем прерывания постоянного тока и распределения его по фазам трансформатора с помощью управляемых вентилей.

Чтобы изменить направление потока энергии, следует изменить знак мощности , развиваемой выпрямителем.

Так как направление тока изменить нельзя вследствие односторонней проводимости тиристоров, то изменить знак P_d можно только изменением знака , что достигается в управляемом выпрямителе увеличением угла управления

При выпрямлении источником энергии является сеть, поэтому при кривая тока , потребляемого от сети, совпадает по фазе с напряжением питания (рис. 1,б). Если , то форма тока близка к прямоугольной, тиристор VD1 работает в первом полупериоде, VD2 - во втором и машина работает в двигательном режиме (рис. 1, в, полярность на клеммах указана на рис. 1, а).

При работе схемы в качестве инвертора источником питания служит машина постоянного тока, причем полярность на ее клеммах - обратная (на рис. 1, а в скобках).

Изменение полярности источника постоянного тока одно из обязательных условий перехода схемы в режим инвертирования. При этом фазовый сдвиг между составит (рис. 1,г), а тиристоры будут работать в обратной последовательности: в первом полупериоде - VD2, во втором - VD1 (рис. 1, д).

Таким образом, тиристоры находятся в открытом состоянии при отрицательной полярности напряжений вторичных обмоток трансформатора, при этом осуществляются поочередное подключение обмоток трансформатора через дроссель к источнику постоянного тока и передача энергии в сеть.

Ранее проводивший тиристор запирается под действием обратного напряжения сети со стороны вторичных обмоток, отсюда и название инвертора - ведомый.

К ранее проводившему тиристору при отпирании очередного прикладывается обратное напряжение, равное сумме напряжений двух вторичных обмоток только в том случае, если очередной тиристор отпирается в момент, когда на подключенной к нему обмотке имеет место напряжение положительной полярности. Т. е. реальное значение угла а должно быть меньше п на некоторый угол , иначе говоря , или

, или (рис. 2).

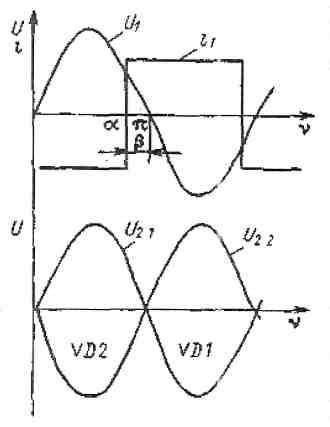

Рис. 2. Диаграмма работы тиристора в ИВС

Если же очередной тиристор будет отпираться при , то условие запирания ранее проводившего тиристора не будет выполнено, он останется открытым, будет создана цепь короткого замыкания источника постоянного тока через вторичные обмотки трансформатора и ИВС выйдет из строя. Такое явление называется опрокидыванием инвертора.

Таким образом, второе условие перехода схемы в режим инвертирования - протекание тока через тиристоры при отрицательном напряжении на обмотках.

Трехфазные инверторы применяются значительно чаще чем однофазные. Схема трехфазного ИВС подобна данной схеме, только вместо нагрузки последовательно с дросселем включается источник постоянного тока, а выходной частью схемы служит первичная обмотка трансформатора, включенная на ведомую сеть. Характеристики и параметры трехфазного ИВС аналогичны однофазному..34эм.03.12.14г.

Лекция № 6

«Силовые схемы полупроводниковых преобразователей»(ПП)

В основе всех силовых ПП лежат трехфазные мостовые или, реже, лучевые (нулевые) вентильные группы (рис. 9.7).

Силовая схема трехфазного мостового управляемого выпрямителя и трехфазного ведомого сетью инвертора состоят из одной мостовой вентильной группы. При этом силовые схемы выпрямителя и инвертора не отличаются между собой (рис. 9.7, б),

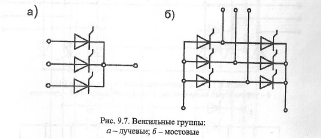

Рис. 9.7. Вентильные группы: а – лучевые; б – мостовые

Преобразователь частоты со звеном постоянного тока состоит из двух мостовых вентильных групп, включенных последовательно, одна из которых работает в режиме выпрямителя, а другая – инвертора.

В качестве выпрямителя применяют неуправляемый или управляемый выпрямитель, в качестве инвертора – автономный или ведомый инвертор.

Силовая схема двухзвенного преобразователя частоты на базе ведомого инвертора представлена на рис. 9.8.

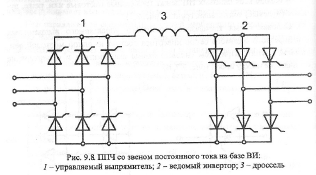

Рис. 9.8, ППЧ со звеном постоянного тока на базе ВИ; 1 – управляемый выпрямитель; 2 – ведомый инвертор; 3 – дроссель

Данный преобразователь является обратимым, т.е. может проводить электроэнергию в обоих направлениях.

Двухзвенные преобразователи на базе Автономного Инвертора сложнее и дороже, однако могут работать на сеть с любой нагрузкой и не требуют источника ЭДС в питающей сети.

Принципиальная схема силовой части двухзвенного ПП на базе АИ представлена на рис. 9.9.

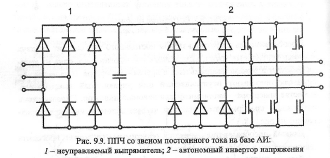

Рис. 9.9. ППЧ со звеном постоянного тока на базе АИ: 1 – неуправляемый выпрямитель;2 – автономный инвертор напряжения

Силовая схема автономного инвертора состоит из трех вентильных мостов.

Два диодных моста работают в режиме неуправляемых выпрямителей, а мост на транзисторах – в режиме автономного инвертора.

Второй неуправляемый мостовой выпрямитель на диодах, включенный встречно параллельно инвертору, необходим для исключения электрического пробоя транзисторов при их коммутации.

Конденсатор в звене постоянного тока является для преобразователя источником напряжения.

Непосредственные полупроводниковые преобразователи частоты (ППЧ) могут проводить электрическую энергию в обоих направлениях, т.е. являются обратимыми.

КПД у данных преобразователей несколько выше, чем у двухзвенных.

Недостатком является ограничение величины выходной частоты, как правило, на уровне 30 - 40 % от входной.

Кроме того, общее количество вентилей у данных преобразователей выше, что повышает их стоимость, усложняет систему управления, повышает массу и габариты.

По схеме соединения силовой цепи непосредственные ППЧ могут выполняться с нулевыми (лучевыми) или мостовыми вентильными группами.

Принципиальная схема преобразователя с лучевыми вентильными группами приведена на рис. 9.10.

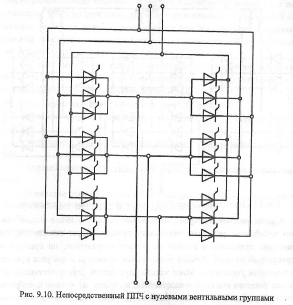

Рис. 9.10. Непосредственный ППЧ с нулевыми вентильными группами

Силовая схема непосредственного ППЧ с нулевыми вентильными группами содержит 18 тиристоров, объединенных в шесть вентильных групп, включенных попарно встречно-параллельно.

Достоинства непосредственных ППЧ, выполненных по схеме с нулевыми вентильными группами, заключаются в:

-относительно малом числе тиристоров,

-простоте силовой схемы и системы управления,

-возможности включения нагрузки в трехфазную группу без применения многообмоточного трансформатора.

На рис. 9.11 представлена силовая схема непосредственного ППЧ, выполненного на базе шести мостовых вентильных групп.

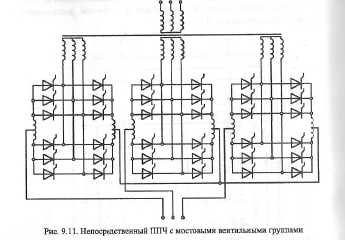

Рис. 9.11. Непосредственный ППЧ с мостовыми вентильными группами

К достоинствам непосредственных ППЧ, выполненных с использованием трехфазных мостовых вентильных групп, следует отнести то, что амплитуда пульсаций в кривой выходного напряжения, по сравнению с трехфазной нулевой схемой, уменьшается примерно в два раза при одновременном увеличении вдвое частоты пульсаций.

Это существенно повышает качество выходного напряжения, позволяя на выходе преобразователя получить более высокое значение частоты.

Однако, из-за образования короткозамкнутых контуров, в преобразователе данного типа недопустима гальваническая связь между цепями нагрузки отдельных фаз. Поэтому в схемах непосредственных ППЧ с мостовыми вентильными группами для исключения контуров короткого замыкания, возникающих при коммутации вентилей, необходимо обеспечивать потенциальное разделение фаз за счет применения силовых трансформаторов на входе или выходе преобразователей.31эм.01.12.14г.32.эм.05.12.14г.

Лекция № 7

Управление асинхронными двигателями(АД) с использованием тиристорных преобразователей частоты(ТПЧ)

В электроприводе ТПЧ в основном служат для регулирования частоты тока, поступающего на статор АД.

Изменяющийся по частоте ток приводит к изменению угловой скорости поля статора, в результате пропорционально изменяется угловая скорость ротора. Плавное изменение частоты тока статора и широкий диапазон ее изменения позволяют плавно изменять угловую скорость АД в широких пределах.
