Маркировочные надписи, монтажные знаки и основные марки ЖБИ

Маркировочные надписи должны содержать:

· марку изделия;

· товарный знак или краткое наименование предприятия-изготовителя;

· штамп технического контроля.

· Информационные надписи должны содержать:

· дату изготовления изделия;

· величину массы изделия (для изделий, масса которых превышает 0,5 т).

Монтажными знаками являются изображения, указывающие:

· место строповки изделия;

· место центра тяжести (при необходимости);

· верх изделия;

· место опирания изделия;

· установочные риски на изделии.

Основные марки ЖБИ

· Т, ТБР, ТСП – трубы железобетонные

· К – кольца колодезные

· ПД – плиты дорожные

· С – сваи

· СГ – сваи прямоугольного сечения

· ФЛ – плиты ленточных фундаментов

· ФБС – фундаментные блоки стен подвалов

· ПРГ – прогоны

· ПБ – перемычки брусковые

· Пк – Плиты перекрытия пустотелые

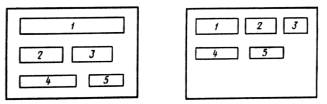

ВАРИАНТЫ РАСПОЛОЖЕНИЯ МАРКИРОВОЧНЫХ НАДПИСЕЙ

Вариант 1 Вариант 2

Вариант 3

1 - марка конструкции; 2 - товарный знак или краткое наименование предприятия-изготовителя; 3 - штамп ОТК; 4 - дата изготовления конструкции; 5 - масса конструкции
