Электронный омметр

Измеряющие параметры прибора, обозначается E. Омметр представляет собой простейшую электрическую схему с выходным магнито - электрическим индикатором. Измеряет сопротивление в широком диапазоне. При наличии равномерной шкалы. Электронный омметр обладает небольшим потенциалом на измерительных клеммах

Достоинством является возможность измерения сопротивления изоляции, объёмного сопротивления поверхности, и измерения переходных сопротивлений контактов.

Методы измерения тока, напряжения.

Включение вольтметра параллельно к тому элементу, к которому он подключён:

1. гальванический элемент;

2. генератор;

Выпрямитель

Для измерения постоянного напряжения применяют вольтметры МЭС, а так же (ЭМС) и (ЭДС). Перед измерением необходимо установить в многопредельный прибор наибольший пределы измерения, затем в процессе измерения переключаем пределы, чтобы стрелка прибора показывала значение во второй половине шкалы (для точности).

При измерении выпрямленного напряжения (постоянного напряжения) прибор МЭС и ЭМС покажут разное значение для того, что бы получить правильный результат необходимо учесть физические процессы, а так же внутреннее сопротивление цепи и прибора.

В основном внутреннее сопротивление вольтметра в измерении напряжения в промышленных установках не имеет значения, однако в некоторых случаях необходимо применять ваттметр с высоким внутренним сопротивлением.

Для изменения напряжения на обмотке возбуждения машин генератора питающимся постоянным напряжением необходимо применять вольтметр, так как магнитный поток обмотке пропорционален среднему значению напряжения.

Для измерения напряжения на зажимах нагревателя так же питающегося постоянным напряжением необходимо применять вольтметр ЭМС, так как мощность нагревателя пропорциональна действующему значению напряжению шкалы вольтметра. ЭМС градуируется в действующих значениях, и механизм реагирует на действительное значение в вольтметре. МЭС механически реагирует на среднее значение.

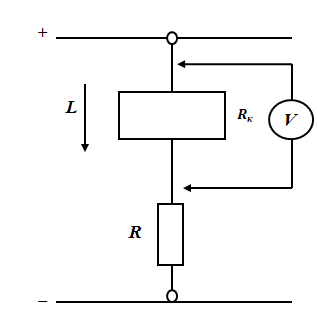

3. При изменении напряжения на обмотке реле (катушка) включена в электрическую цепь необходимо применить вольтметр с высоким внутренним сопротивлением:

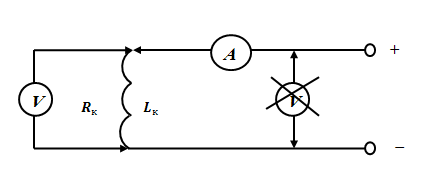

4. При изменении сопротивления обмотки мощного генератора методом амперметра, вольтметра по закону Ома необходимо в целях безопасности вольтметр перед отключением источника питания (разрыв цепи) необходимо отключить вольтметр, так как катушка в момент размыкания цепи индуктируется. При измерении напряжения в электронных схемах на полупроводниках необходимо применить только вольтметр с высоким входным сопротивлением или цифровой вольтметр. Для измерения высокого постоянного напряжения с выше 1000 В применяют вольтметр с добавочным сопротивлением или делитель напряжения.

Измерение постоянного тока осуществляется амперметр МЭС, ЭМС, ЭДС, который включается последовательно (разрыв цепи). Нельзя выключать амперметр в цепь параллельно, так как это приводит к короткому замыканию. Амперметр должен иметь низкое входное сопротивление, чтобы не разрушить режим рабочей цепи. И не повышать погрешность изменения.
