Измерение сопротивления

Различают сопротивления 10 Ом – малые; средние до 100 кОм; высокое - свыше 100 кОм.

Для измерения среднего сопротивления омметры построены на основе МЭС. Схема может быть или последовательной, шкала неравномерная, низкий класс точности (класс 4).

Все омметры обязательно имеют источник питания. Обычно большинство омметров имеют ноль- справа, а бесконечно - слева шкала, тоесть предел измерения бесконечный. 2,5 – класс точности при нормальной относительной длины шкалы ноль - омметра соответствует накоротко замкнутым зажимам прибора, бесконечным – соответствует разомкнутым. Перед измерением необходимо замкнуть накоротко входные клеммы и при помощи реостата установить стрелку прибора на ноль (справа).

Показание омметра необходимо умножить на соответствующий множитель, на переключатель.

Простейший омметр источник питания содержит источник питания, регулировочный реостат, добавочное сопротивление и МЭС. Измерение сопротивления таким прибором можно осуществлять по последовательной или параллельной схеме.

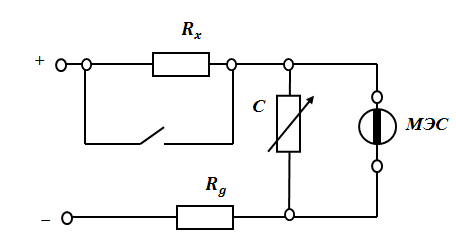

Последовательная схема содержит источник питания, регулировочный реостат и добавочное сопротивление резистора ЭМС. Сопротивление включено последовательно к источнику питания, а регулировочный реостат подключается параллельно измерителю.
