Цепь 1-2 и 3-4 ТЭД. Прозвонка осуществляется в ВВК1 секции А при опущенных токоприемниках и нахождении реверсивно- селективной рукоятки в нулевом положении.

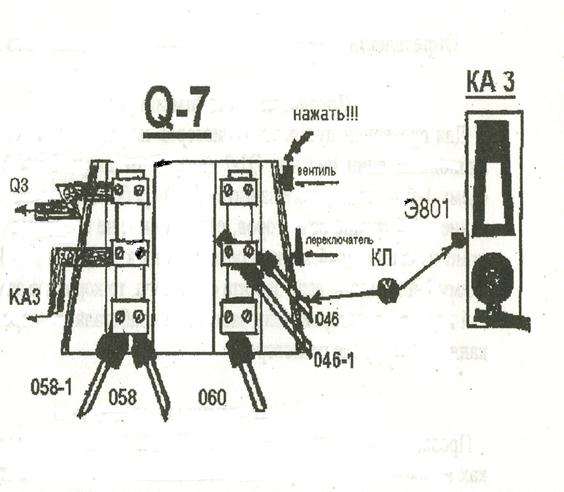

1-2 ТЭД: "Плюс" для контрольной лампы берется от провода Э801 на реле перегрузки КАЗ (стоит между отключателями ТЭД Q7 и Q8), тумблер "Сигнализация" на пульте машиниста при этом включен. Проверить контрольную лампу можно, коснувшись вторым концом "Земли".
После проверки контрольной лампы её второй конец подсоединяем на кабель 046, подключенный к контакторному элементу отключателя ТЭД Q7. Лампа должна загореться. Вручную или нажатием на грибок вентиля привода отключателя Q7 переводим его в аварийный режим (вал отключателя с кулачками, а не "лысый"). Погасание лампы свидетельствует об отсутствии к.з. в цепи 1-2 ТЭД, т.е. в силовой цепи от контакторного элемента Q7-1 до Q7-2.

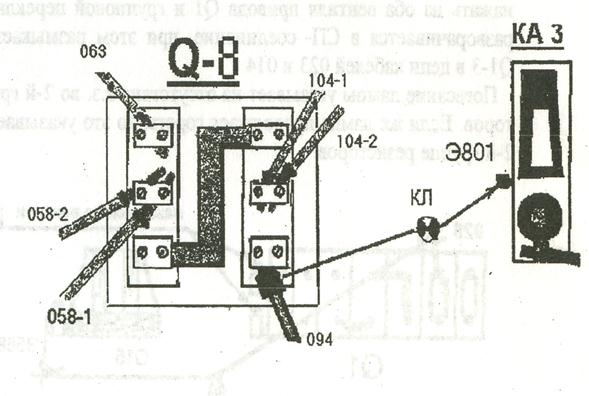

3-4 ТЭД: "Плюс" для контрольной лампы берется от провода Э801 на реле перегрузки КАЗ (стоит между отключателями ТЭД Q7 и Q8). тумблер "Сигнализация" на пульте машиниста при этом включен. Проверить контрольную лампу можно, коснувшись вторым концом "земли".
|
|
После проверки контрольной лампы её второй конец подсоединяем на кабель 094, подключенный к контакторному элементу отключателя ТЭД Q8. Лампа должна загореться. Вручную или нажатием на грибок вентиля привода отключателя Q8 переводим его в аварийный режим (вал отключателя с кулачками, а не "лысый"). Погасание лампы свидетельствует об отсутствии к.з. в цепи 3-4 ТЭД, т.е. в силовой цепи от контакторного элемента Q8-1 до Q8-2.
