Вывод контакторных элементов групповых переключателей при повреждении их высоковольтной части

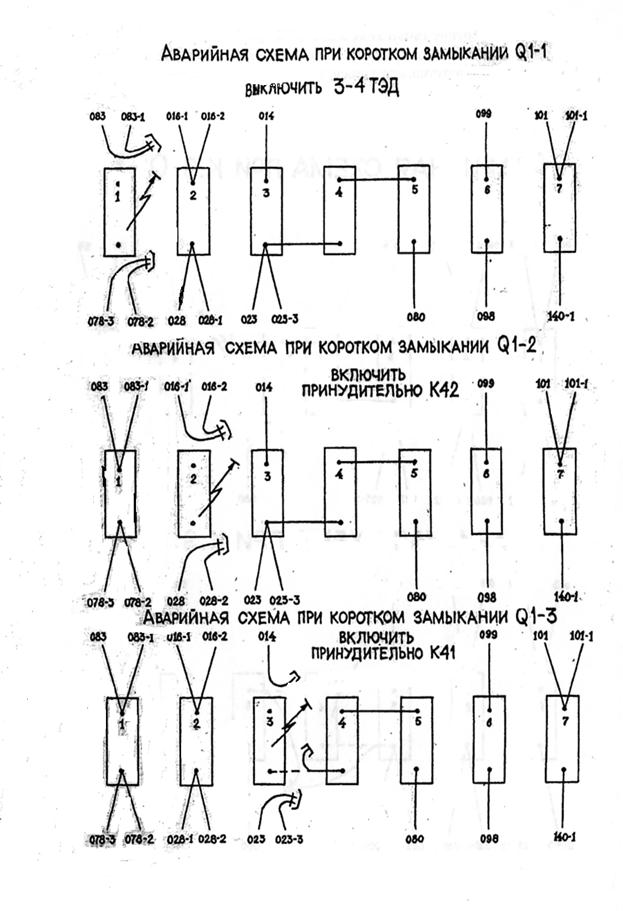

9. Короткое замыкание в к.э. Q1-1:

а) Отсоединить подходящие и отходящие кабели и изолировать.

б) Выключить 3-4 ТЭД, езда на всех соединениях "С", "СП", "П".

10. Короткое замыкание в к.э. Q1-2:

а) отсоединить подходящие и отходящие кабели и заизолировать.

б) Включить принудительно контактор К42 - езда на всех соединениях.

11. Короткое замыкание в к.э. Q1-3:

а) Отсоединить подходящие и отходящие кабели и заизолировать.

б) Включить принудительно контактор К41 - езда на всех соединениях.

12.1. Короткое замыкание в к.э. Ql-4, Q1-5:

— отсоединить подходящие и отходящие кабели и соединить их помимо контакторного элемента - езда на всех соединениях.

12.2. Короткое замыкание в к.э. Ql-6, Q1-7:

-- отсоединить подходящие и отходящие кабели и соединить их помимо контакторного элемента - езда на всех соединениях.

13.1. Короткое замыкание в к.э. Q2-1, Q2-2:

— отсоединить подходящие и отходящие кабели и соединит ь помимо контакторного элемента, езда на всех соединениях.

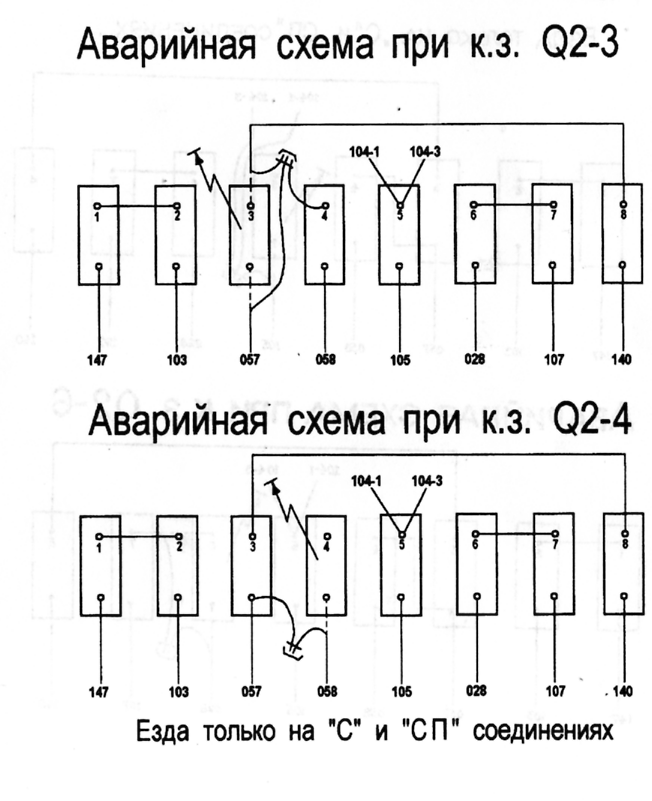

13.2. Короткое замыкание в к.э. Q2-3:

- отсоединить подходящие и отходящие кабели и соединить
помимо контакторного элемента, езда на всех соединениях.

13.3. Короткое замыкание в к.э. Q2-4:

— отсоединить подходящие и отходящие кабели и соединить их
помимо контакторного элемента, езда на "С" и "СП" - соединениях.

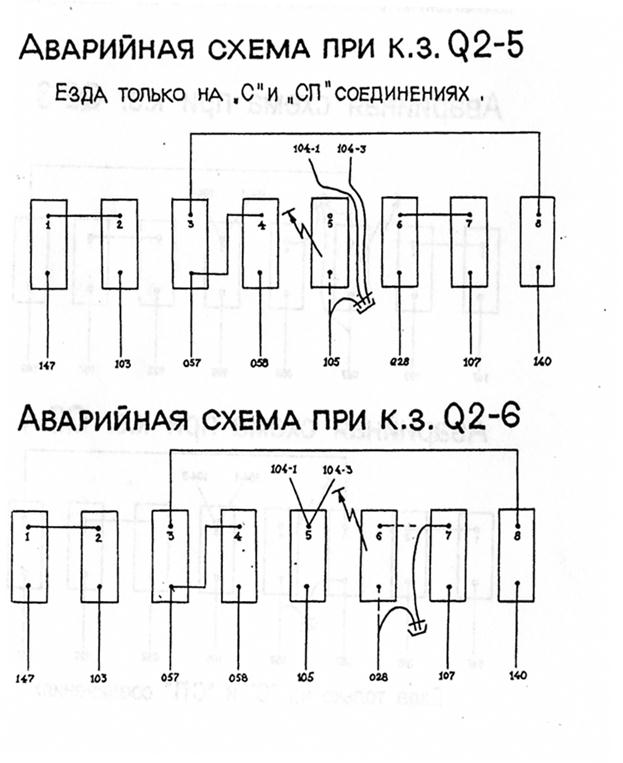

13.4. Короткое замыкание в к.э. Q2-5:

-- отсоединить подходящие и отходящие кабели и соединить их помимо контакторного элемента, езда на "С" и "СП" - соединениях.

13.5. Короткое замыкание в к.э. Q2-6:

- отсоединить подходящие и отходящие кабели и соединить помимо контакторного элемента, езда на всех соединениях.

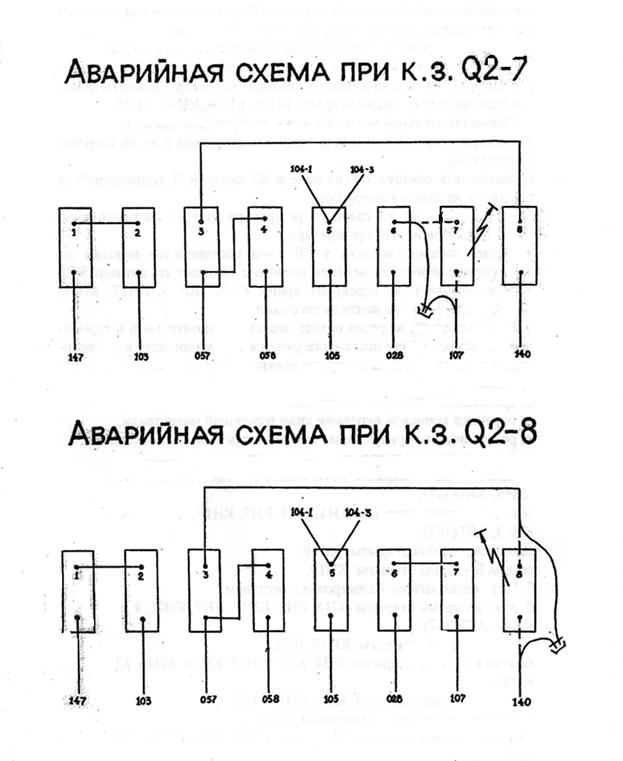

13. 6. Короткое замыкание в к.э. Q2-7, Q2-8:

— отсоединить подходящие и отходящие кабели и соединить помимо контакторного элемента, езда на всех соединениях.
