Вывод электропневматических контакторов при повреждении их высоковольтной части

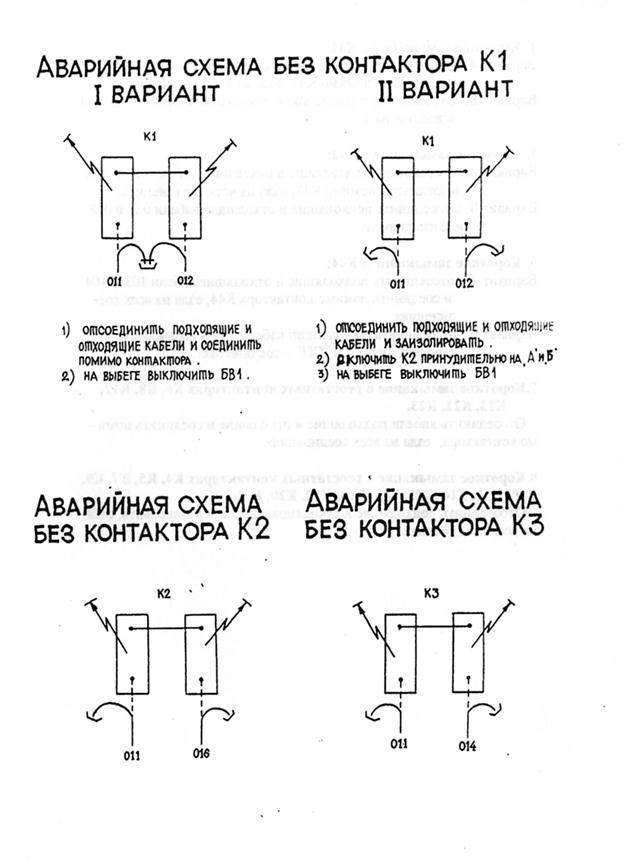

1. Короткое замыкание в К1:

I вариант,

а) соединить кабели 011 и 012 помимо контактора К1. езда на всех соединениях;

б) на выбеге выключать QF1 (БВ1).

II вариант:

а) отсоединить кабели 011,012, подходящие и отходящие, и заизолировать;

б) принудительно включить К2 на обеих секциях для выравнивания пускового тока между секциями А и Б;

в) на выбеге выключать QF1 (БВ1).

2. Короткое замыкание в К2:

- отсоединить подходящие и отходящие кабели 011 и 016 и заизолировать - езда на всех соединениях.

3. Короткое замыкание в КЗ:

- отсоединить подходящие и отходящие кабели 011и014и заизолировать, езда на всех соединениях.

4. Короткое замыкание в К41:

Вариант А.

Отсоединить подходящие и отходящие кабели 019 и 023 и соединить помимо К41, езда на всех соединениях.

Вариант Б.

Отсоединить подходящие и отходящие кабели 019 и 23 и заизолировать.

5. Короткое замыкание в К42:

Вариант А.

Отсоединить подходящие и отходящие кабели 023 и 028 и соединить помимо К42, езда на всех соединениях.

Вариант Б.

Отсоединить подходящие и отходящие кабели 023 и 028 и заизолировать.

6. Короткое замыкание в К44:

Вариант А.

отсоединить подходящие и отходящие кабели 103 и 104 и соединить помимо контактора К44, езда на всех сое­динениях.

Вариант Б.

отсоединить подходящий кабель 104 и изолировать и следовать на "С" и "СП" - соединениях.
