1. Ток срабатывания токовой отсечки линии, питающей трансформатор с высшим напряжением 6 кВ выбирается по условию несрабатывания защиты при КЗ на стороне НН:
IСЗ = КОТС·
= 1,3 · 0,853 = 1,109 кА,
где, КОТС = 1,3 – коэффициент отстройки;
- наибольшее значение токов в месте установки отсечки
при трёхфазных КЗ на стороне НН трансформатора,
получающего питание по данной линии.
2. Минимальный коэффициент чувствительности при двухфазном КЗ в конце линии:
=
=
= 3,147 > 2.
3. Ток срабатывания МТЗ линии блоков «линия - трансформатор» выбирается из условия отстройки от максимального тока нагрузки:
· 76,98 = 230,94 А,
где, КОТС = 1,2;
КВ – коэффициент возврата реле;
КСЗП – коэффициент самозапуска, учитывающий возрас-
тание тока нагрузки в послеаварийном режиме
или после действия АВР за счёт самозапуска
электродвигателей;
IРАБ. max – наибольший ток нагрузки линии с учётом перегру-
зочной способности трансформатора.
4. Минимальный коэффициент чувствительности МТЗ при двухфазном КЗ в конце линии и на выводах НН трансформатора:
|
|
|
= 15,11>2,
= 3>2.
При полученных токах срабатывания необходимая чувствительность обеспечивается.
Рисунок 12. Кривые спадания токов КЗ в блоке «линия- трансформатор»
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1. Ульянов С.А. Электромагнитные переходные процессы в электрических системах. Учебник для вузов.- М.: «Энергия», 1970.-519с.
2. Руководящие указания по релейной защите. Релейная защита понижающих трансформаторов и автотрансформаторов. Расчёты.- М.: «Энергоатомиздат» 1985, Вып.13Б.-96с.
3. Справочник по проектированию электроснабжения. /Под редакцией В. И. Круповича и др.- М.: «Энергия», 1980.-456с.
4. Андреев В.А. Релейная защита и автоматика систем электроснабжения.- М.: «Высшая школа», 2006.-639с.
5. Руководящие указания по релейной защите. Релейная защита понижающих трансформаторов и автотрансформаторов 110-500 кВ. Схемы.- М.: «Энергоатомиздат», 1985.Вып. 13А.- 112с.
6. Авербух А.М. Релейная защита в задачах с решениями и примерами.- Л.: «Энергия», 1975, - с.335-363
7. Гельфанд Я.С. Релейная защита распределительных сетей. -М.: «Энергия», 1975.-с.296-308, - с.279-293.
8. Шабад М.А. Расчёты релейной защиты и автоматики распределительных сетей.- Л.: «Энергия», 1976. - с. 108-116, 117-197, 254-263.
9. Дьяков А.Ф., Платонов В.В. Основы проектирования релейной защиты электроэнергетических систем. Учебное пособие.- М.: Издательство МЭИ, 2000.- 248с.
10. Беркович М.А., Гладышев В.А., Семёнов В.А. Автоматика энергосистем. -М.: «Энергия», 1980. - с.63-67.
11. Электрическая часть станций и подстанций. Учебник для вузов./ А.А. Васильев, И.П. Крючков, Е.Ф. Наяшкова и др. Под редакцией А.А. Васильева. -М. «Энергоатомиздат», 1990. - 312с.
|
|
|
12.Устройство микропроцессорной защиты «Сириус-2»-ЗАО «Радиус Автоматика».- М.:2002.
13. Микропроцессорное устройство основной защиты двухобмоточного трансформатора «Сириус-Т». Техническое описание, руководство по эксплуатации, паспорт. -М.ЗАО «Радиус Автоматика», 2003.
14. Ополева Г.Н. Схемы и подстанции электроснабжения. Справочник.-М.: Форум-ИНФРА-М, 2006.
15. Шнеерсон Э.М. Цифровая релейная защита.-М.: Энергоатомиздат, 2007.-549с.
16.Шмурьев В.Я. Цифровые реле.-СПб.: ПЭИПК, 2006.-60с.
17.Микропроцессорное устройство основной защиты трехобмоточного трансформатора «Сириус-3Т». Техническое описание, руководство по эксплуатации, паспорт. –М.: ЗАО «Радиус Автоматика», 2003. – 70с.

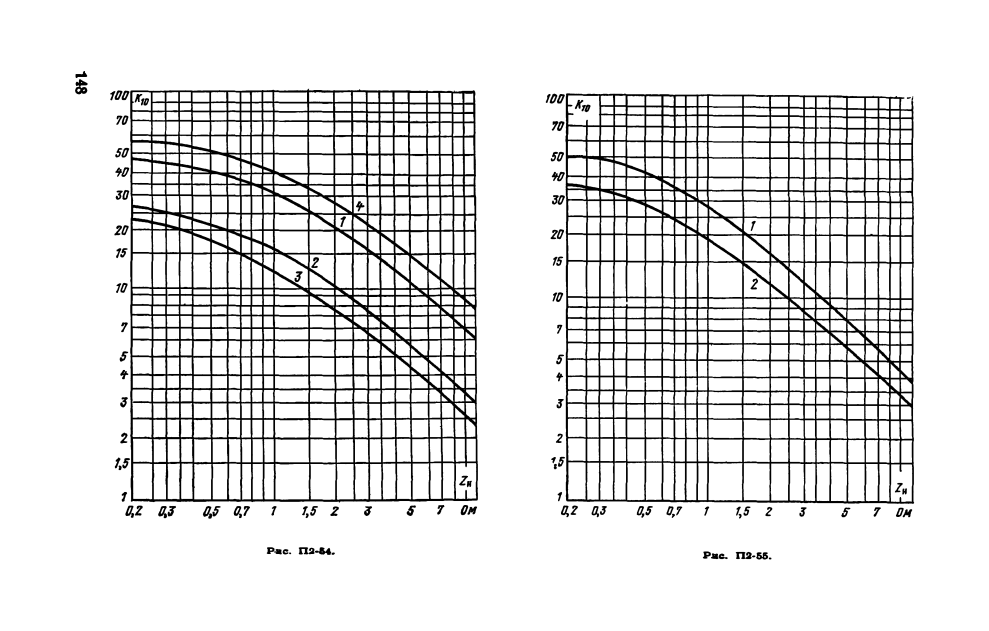

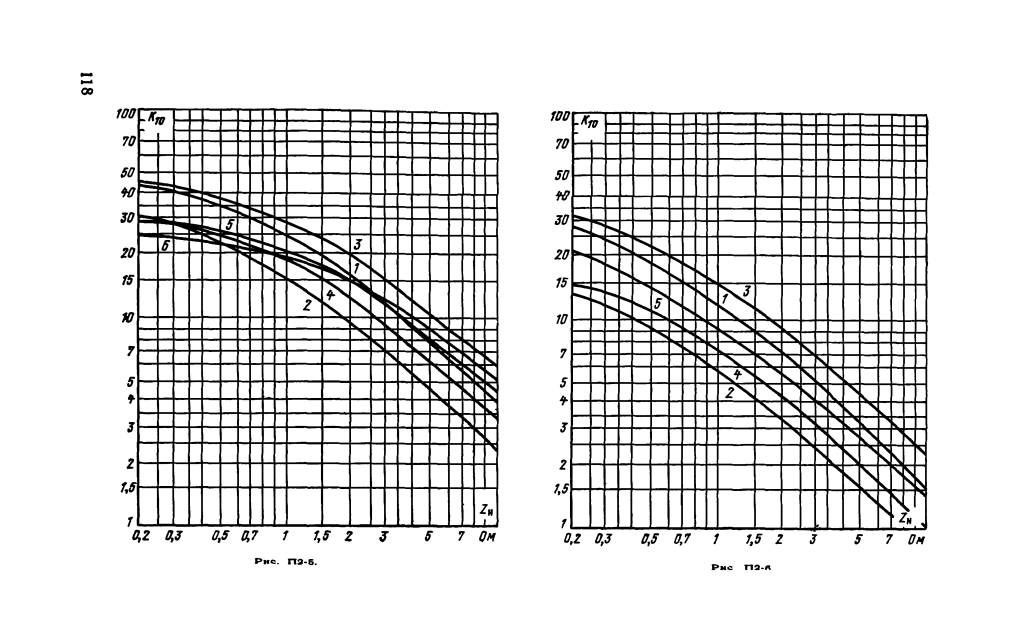

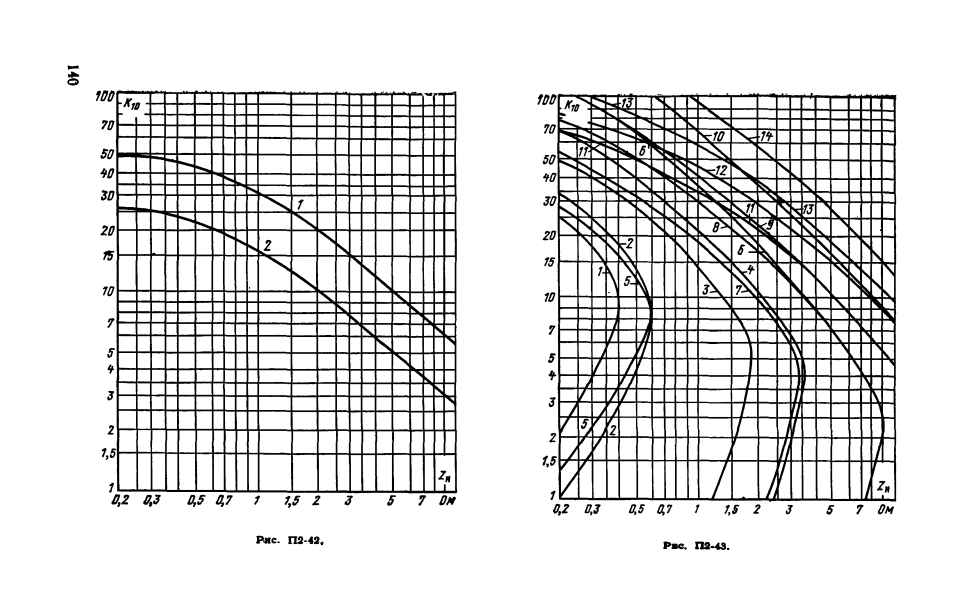

Технические данные трансформаторов тока
| Тип ТА, № рис. | Вариант исполнения |
| Класс обмотки |
|
|
| ТПЛ-10 рис.1 | Р, Р/Р; 0,5/Р | 5-300 | Р 0,5 Р 0,5 | 0,6 0,4 0,6 0,4 | |
| ТПЛ-10К рис.2 | 0,5/Р; Р/Р | 5-60 100-300 | Р 0,5 Р 0,5 Р 0,5 Р 0,5 Р 0,5 Р 0,5 Р 0,5 | 0,6 0,4 0,6 0,4 0,6 0,4 0,6 0,4 0,6 0,4 0,6 0,4 0,6 0,4 | - - - - - - - |

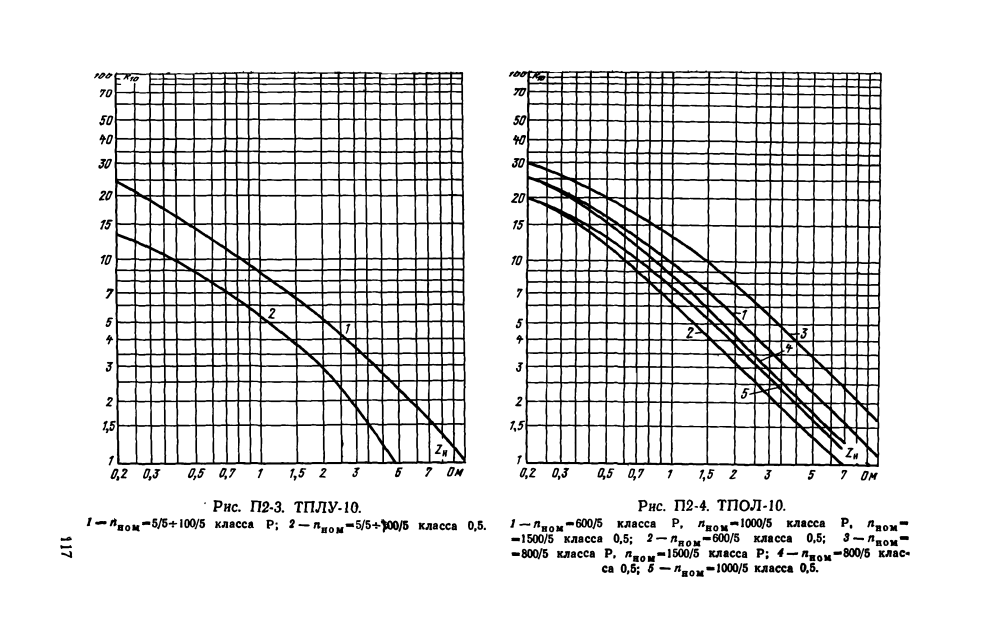

| ТПЛУ-10 рис.3 | Р, Р/Р; 0,5/Р | 5,10,15, 20,30,40, 50,100 | Р 0,5 | 0,6 0,4 | |
| ТПОЛ-10 рис.4 | Р, Р/Р; 0,5/Р | Р 0,5 Р 0,5 Р 0,5 Р 0,5 | 0,6 0,4 0,6 0,4 0,6 0,4 0,6 0,4 | ||
| ТПШЛ-10 рис.5 | Р/Р; 0,5/Р | Р 0,5 Р 0,5 Р 0,5 Р 0,5 | 1,2 0,8 1,2 0,8 1,2 0,8 1,2 0,8 | ||
| ТВЛМ-10 ТЛК-10 ТЛШ-10 Рис.6 | 20-600 400-800 | Р 0,5 Р 0,5 Р 0,5 Р 0,5 | 0,6 0,4 0,6 0,4 0,6 0,4 0,6 0,4 | ||
| ТПЛМ-10 Рис.7 | 5-300 | Р 0,5 Р 0,5 | 0,6 0,4 0,6 0,4 | ||
| ТЛМ-10 Рис.6 | 50-300 400-800 | Р 0,5 Р 0,5 Р 0,5 Р 0,5 | 0,6 0,4 0,6 0,4 0,6 0,4 0,6 0,4 | ||

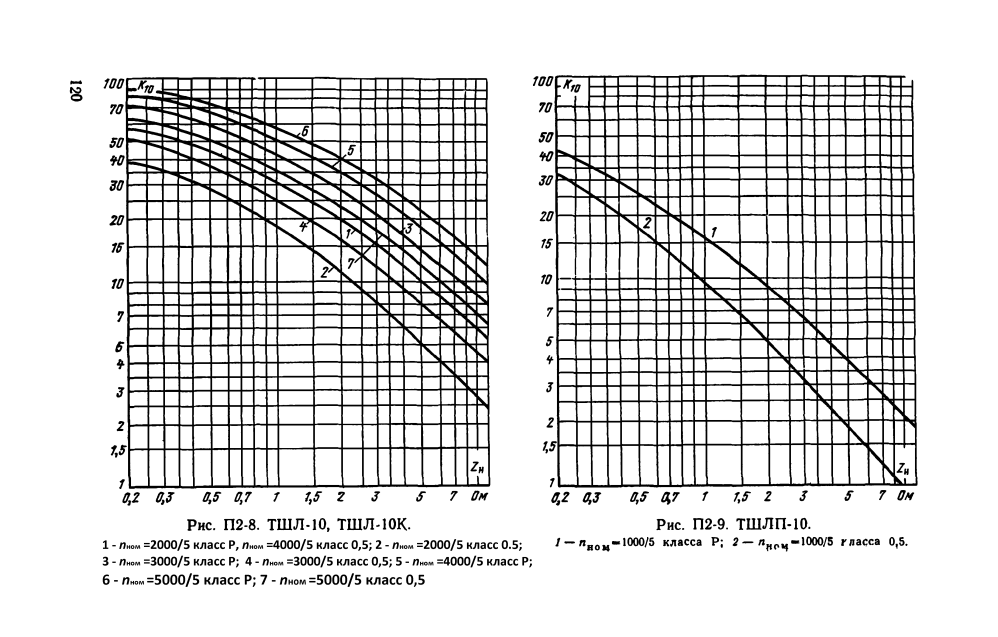

| ТШЛ-10 ТШЛ-10К Рис.8 | Р/Р; 0,5/Р | Р 0,5 Р 0,5 Р 0,5 Р 0,5 | 1,2 0,8 1,2 0,8 1,2 0,8 1,2 0,8 | ||
| ТШЛП-10 Рис.9 | Р/Р; 0,5/Р | Р 0,5 | 1,2 0,8 | ||

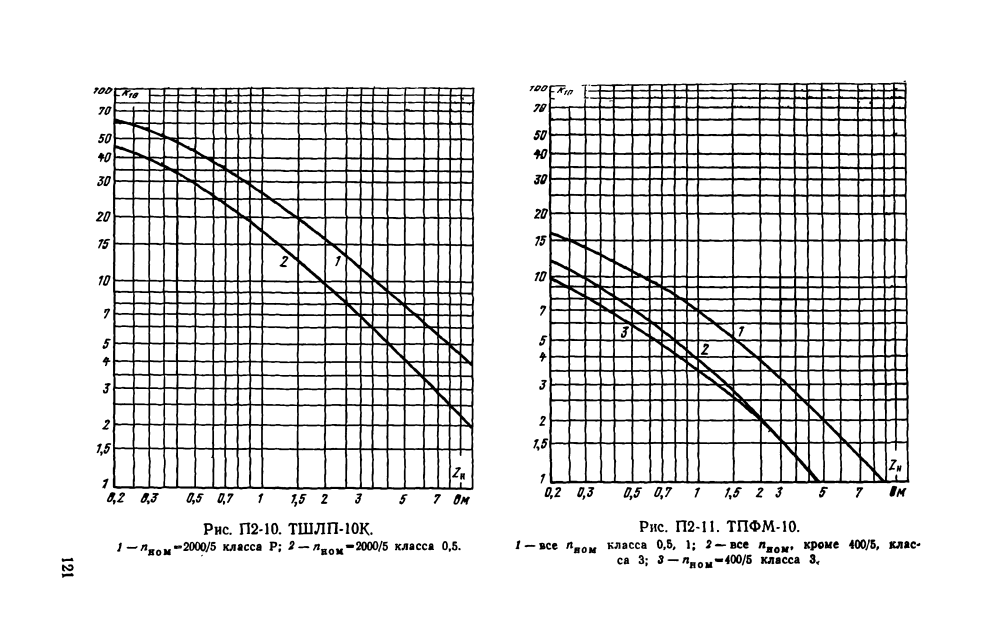

| ТШЛП-10К Рис.10 | Р/Р; 0,5/Р | Р 0,5 | 1,2 0,8 | ||

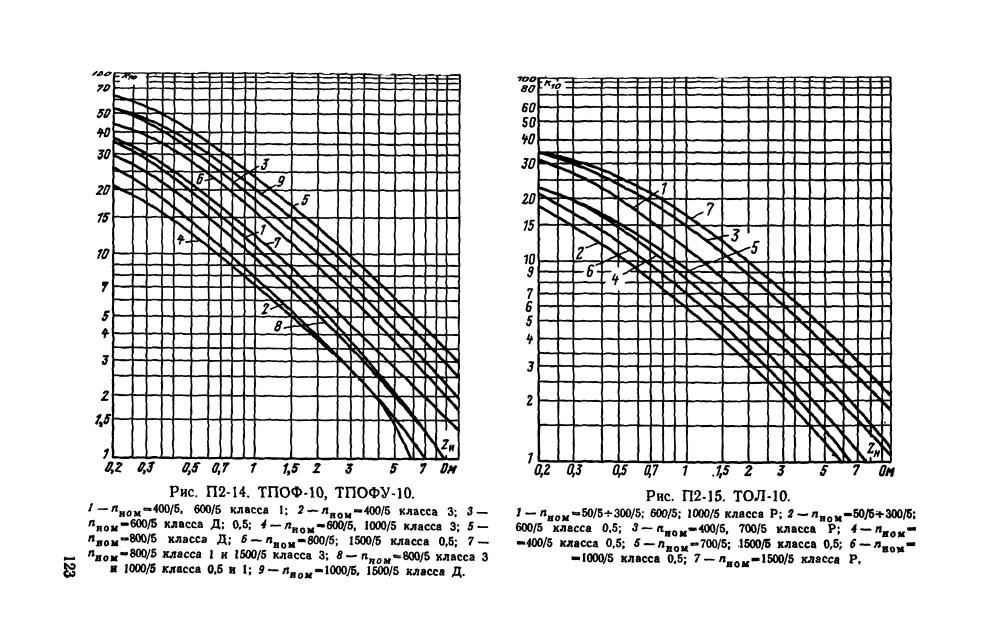

| ТПОФ-10 ТПОФУ-10 Рис.14 | Д 0,5 Д 0,5 Д 0,5 Д 0,5 | 0,8 0,8 0,8 0,8 | 3,5 3,5 3,5 | ||
| ТОЛ-10 Рис.15 | 50-300 | 50; 100; 150;200;300 | Р 0,5 Р 0,5 Р 0,5 Р 0,5 | 0,6 0,4 0,6 0,4 0,6 0,4 0,6 0,4 | |

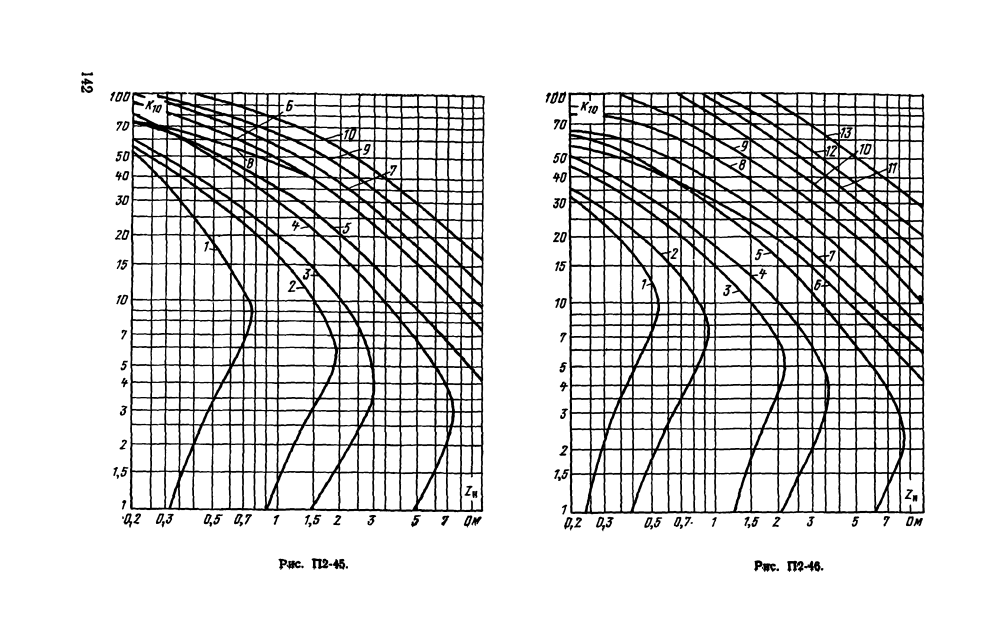

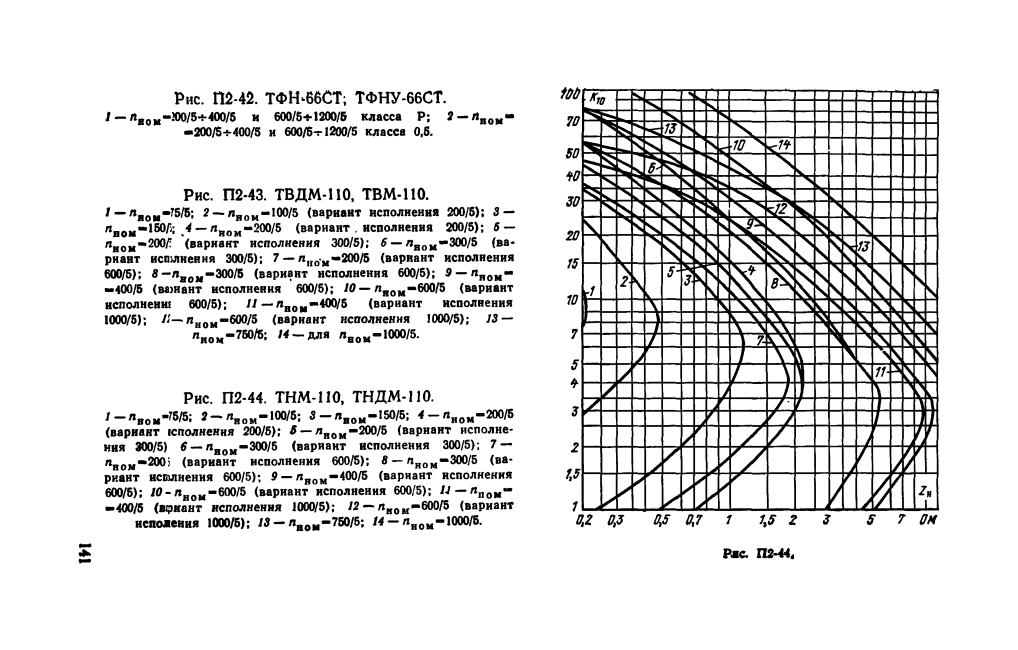

| ТВТ-110 Рис.45 | 0,6 1,2 | ||||
| ТВС-110/80 Рис.48 | - | 1,2 | |||

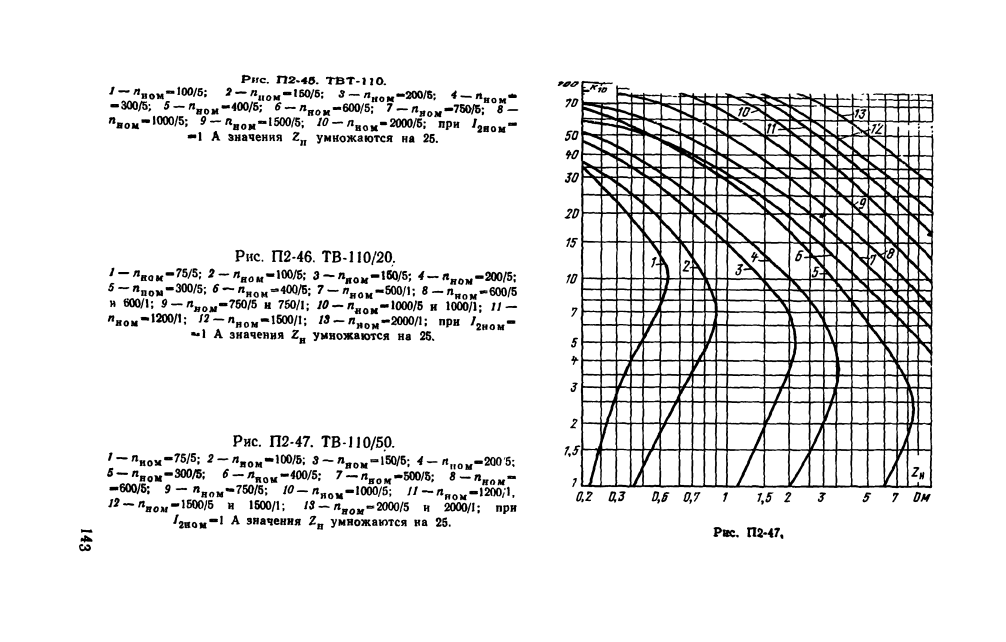

| ТВ-110/20; ТВ-110/20ХЛ Рис.46 | 0,6 0,8 1,2 0,8 1,2 0,6 1,2 0,6 0,8 1,2 | 6,5 6,5 | |||
| ТВ-110/50 Рис.47 | - | 0,6 0,8 0,8 1,2 0,8 1,2 0,6 1,2 0,6 0,8 1,2 0,8 1,2 1,6 | - | ||
| ТВУ-110/50 Рис.49 | - 0,4 | 0,6 | |||

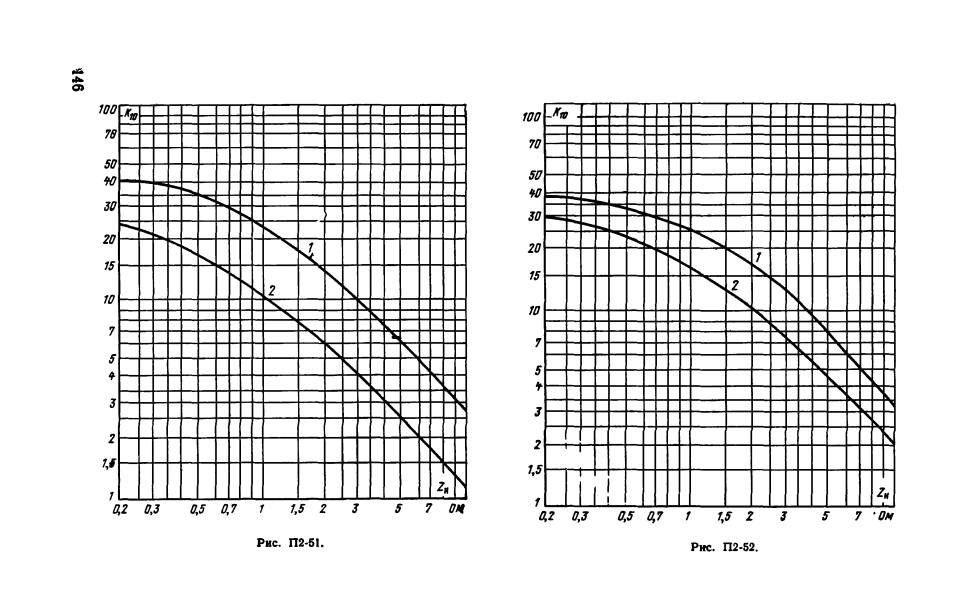

| ТФНД-110М Рис.50?51 | - | 50-600 1000-2000 750-1500 600-1200 50-100 400-800 | Д 0,5 Д 0,5 Д 0,5 Д 0,5 Р 0,5 Р 0,5 | 1,2 0,8 1,2 1,2 | 3,7 |
| ТФНД-110М-II Рис.52 | - | 750-1500 1000-2000 | Р 0,5 Р 0,5 | 0,8 | |
| ТВТ-150; ТВТ-220-150; ТВТ-220 Рис.53 | - | 0,4 0,8 1,2 | |||

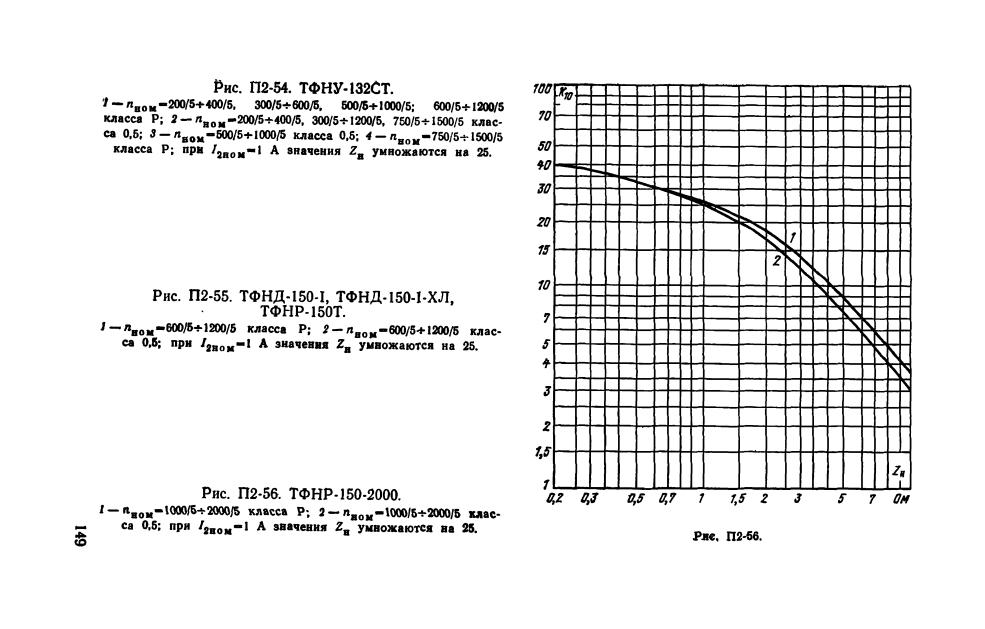

| ТФНД-150-I-ХЛ Рис.55 | - | 600-1200 | Р1,Р2 Р3 0,5 Р1,Р2 Р3 0,5 | 1,2 | |

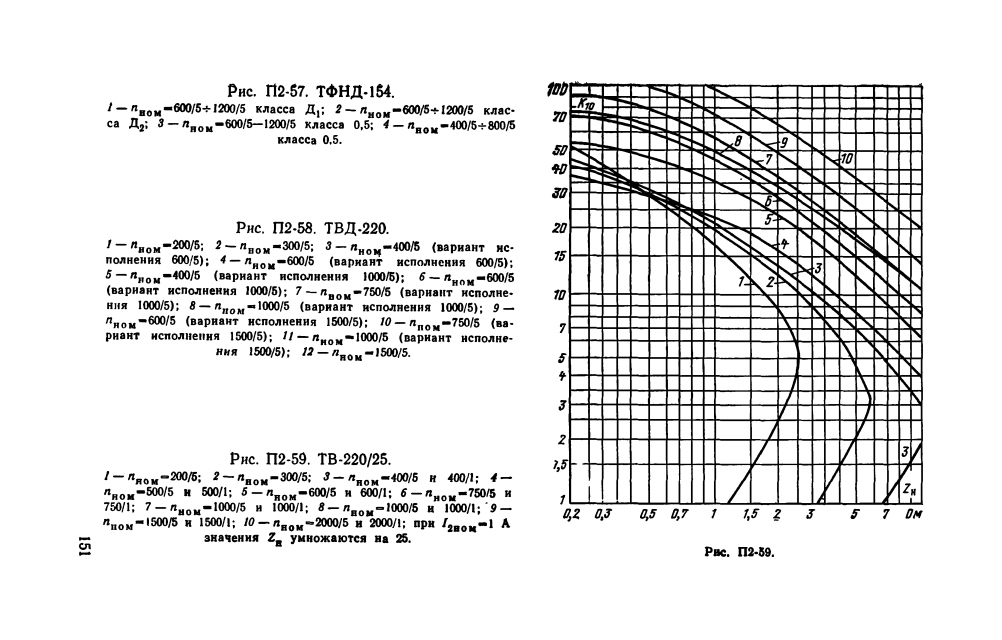

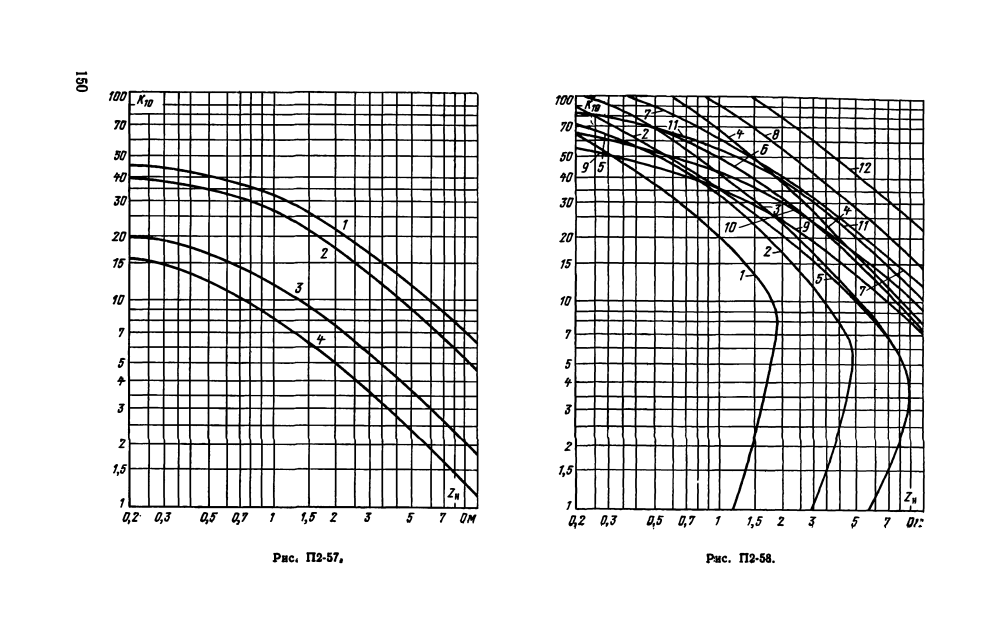

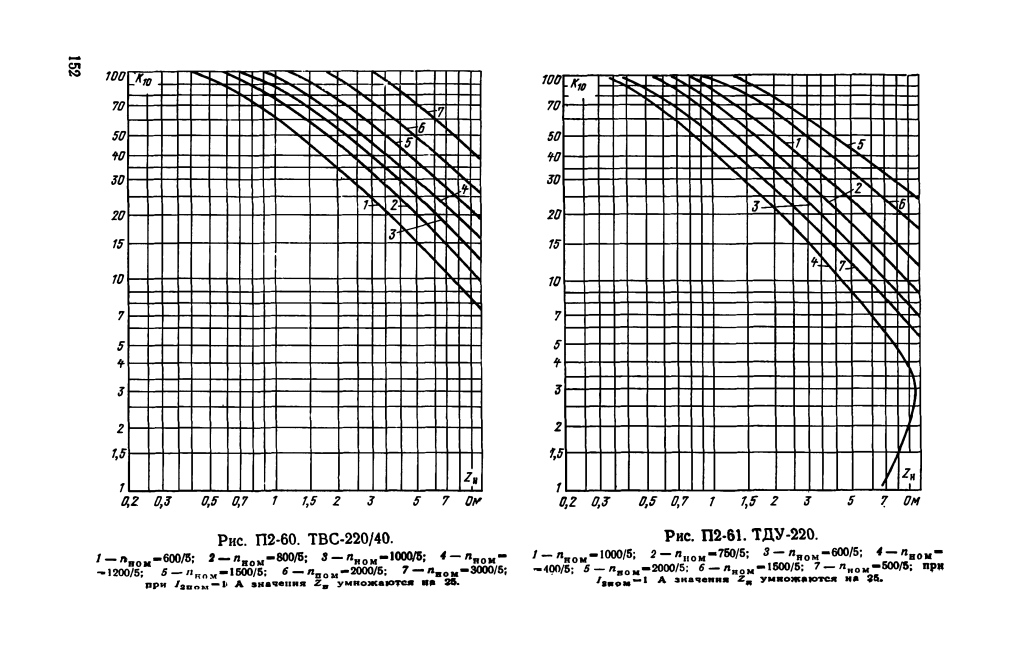

| ТВД-220 Рис.58 | 0,4 0,8 1,2 0,8 1,2 0,8 0,8 1,2 0,8 1,2 0,8 2,0 | ||||
| ТВ-220/25 Рис.59 | - | 1,6 0,8 1,6 1,6 1,2 1,2 | - | ||
| ТДУ-220 Рис.61 | - |

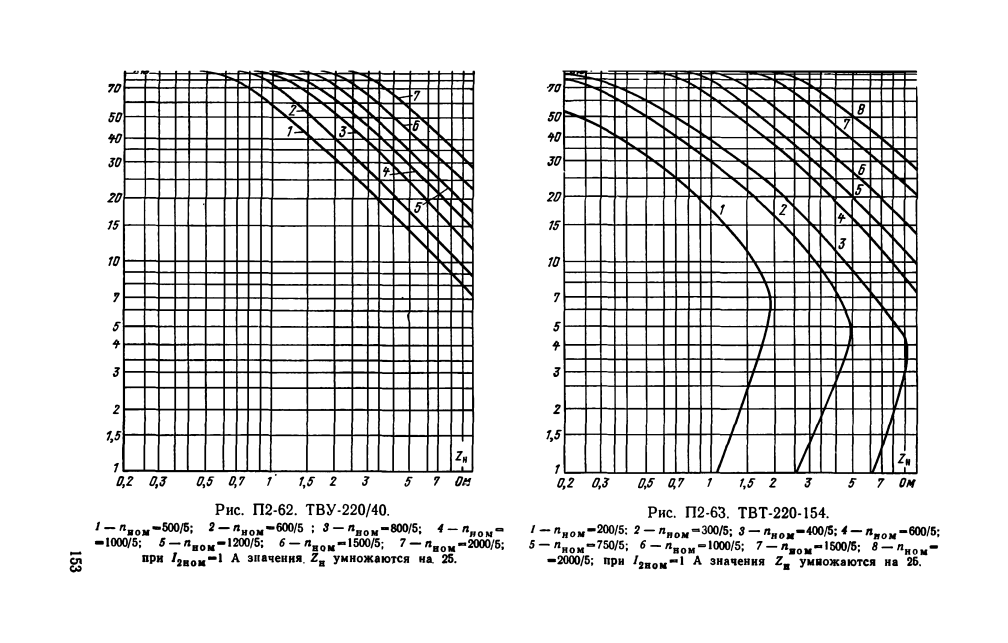

 ззззззз

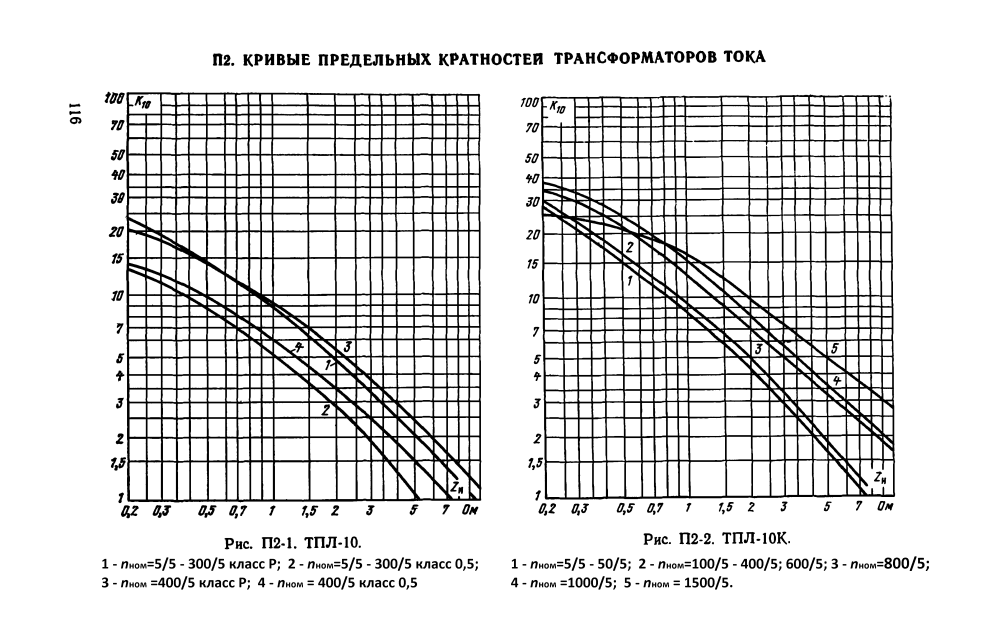

| Рис.2 | 1-nном=5/5-50/5; 2-nном=100/5-400/5; 3-nном=800/5; 4-nном=1000/5; 5-nном=1500/5; |
| Рис.1 | 1-nном=5/5-300/5 классР; 2-nном=5/5-300/5 класс0,5; 3-nном=400/5 классР; 4-nном=400/5 класс0,5; |
| Рис.4 | 1-nном=5/5-50/5; 2-nном=100/5-400/5; 3-nном=800/5; 4-nном=1000/5; 5-nном=1500/5; |
| Рис.3 | 1-nном=5/5-300/5 классР; 2-nном=5/5-300/5 класс0,5; 3-nном=400/5 классР; 4-nном=400/5 класс0,5; |
1-nном=5/5-100/5 классР;
2-nном=5/5-300/5 класс0,5;
3-nном=400/5 классР;
4-nном=400/5 класс0,5
