Пример решения задач по диаграммам состояния железо - карбид железа

Вычертите диаграмму состояния железо - карбид железа. Укажите структурные составляющие во всех областях диаграммы, опишите превращения и постройте кривую охлаждения в интервале температур от 1600°С до 0 °С (с применением правила фаз) для сплава, содержащего 1,0% С. Для заданного сплава при температуре 1380°С определите состав и количественное соотношение.

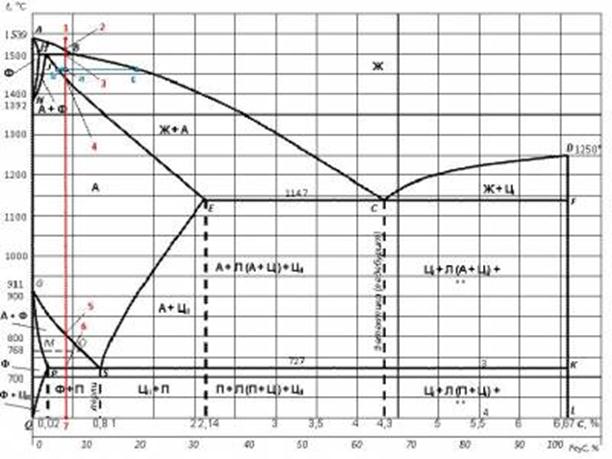

1. Вычерчивается диаграмма состояния железо - карбид железа c указанием в областях, ограниченных линиями ACD, AECF, GECF, GPQ, PSK:

а) фаз - (жидкость, жидкость + твердая фаза, твердая фаза);

б) структурных составляющих аустенита (А), феррита (Ф), перлита (П), цементита (Ц), ледебурита (Л) и их смесей.

2. Сплав, содержащий 1,0% С соответствует заэвтектоидной стали

(У 10)

3. На горизонтальной оси откладываем точку соответствующую 1,0%С и проводим вертикальную линию вверх до 1600 °С.

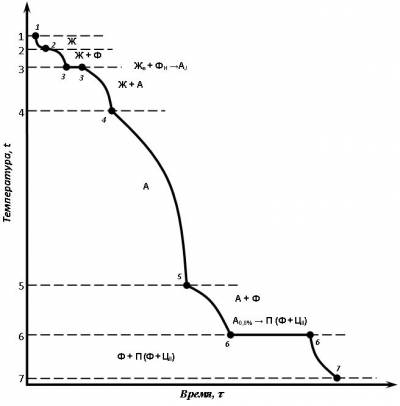

Указанный сплав (Сталь 40) содержит 0,4 % углерода и отмечен вертикальной линией, которая имеет следующие характерные точки:

1 – расплав (область жидкого металла);

2 – линия ликвидус;

3 – линия перитектической реакции (Жв + ФH →АJ);

4 – линия солидус;

5 – критическая точка А3;

6 – критическая точка А1;

7 – комнатная температура.
