Стабилитроны

Стабилитроном называется полупроводниковый диод, напряжение на котором в области электрического пробоя при обратном смещении слабо зависит от тока в заданном его диапазоне и который предназначен для стабилизации напряжения.

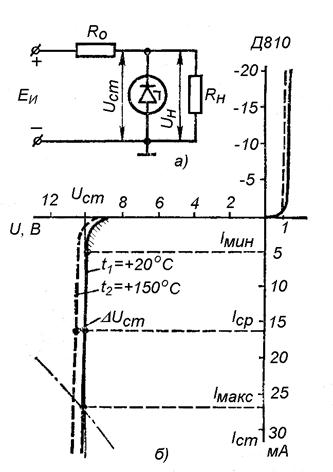

Вольтамперная характеристика стабилитрона характерна для сплавных диодов с базой, изготовленной из высоколегирован-ного (низкоомного) полупроводни-кового материала. Создается узкий p - n переход, обеспечивающий электрический пробой при низких обратных напряжениях. В качестве стабилитронов используются кремниевые диоды, поскольку у германиевых электрический пробой быстро переходит в тепловой. Стабилитроны подключаются параллельно нагрузке, как правило

смещены в обратном направлении.

Характеризуются стабилитроны следующими параметрами:

1. Напряжение стабилизации - напряжение на стабилитроне при протекании заданного тока стабилизации U _ст = (3 - 180) В.

2. Максимальный и минимальный токи стабилизации I _{ст мин} и I _{ст макс} - от 2 мА до 1,5 А.

Максимальный ток определяется максимально допустимой мощностью.

Минимальный ток определяется гарантированной устойчивостью состояния электрического пробоя перехода.

3. Дифференциальное сопротивление r _cт = d U _cт / d I _ст. Характеризует основное свойство стабилитрона. Чем это сопротивление меньше, тем лучше происходит стабилизация.

4. Статическое сопротивление или сопротивление стабилитрона на постоянном токе в рабочей точке: R _стат= U _ст / I _ст.

5. Температурный коэффициент напряжения, который является одним из очень важных параметров стабилитрона: a_ст = D U _ст / U _ст D T.

Он показывает относительное изменение напряжения стабилитрона при изменении температуры окружающей среды на один градус при постоянном значении тока. Иногда он выражается в процентах. Рост температуры приводит к росту напряжения стабилизации. Этот коэффициент может быть снижен при включении последовательно со стабилитроном диода, смещенного в прямом направлении.
