Блок-схема процесса

Блок-схема – это схематическое представление этапов выполнения любого процесса; порядок, в котором следуют отдельные операции, с использованием специальных символов, отражающих природу этих операций, как это показано на рисунке 1.1.

Процесс создания и анализа блок-схемы позволяет выявить источник проблемы.

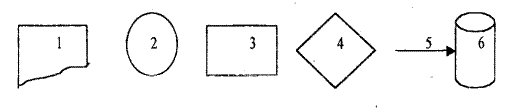

Рис. 1.1. Символы, используемые на блок-схемах

(Источник: В5 7850: часть 2:1992): 1 - описание документа, 2 - начало и конец этапа,3 - описание деятельности, 4 - принятие решения, 5 -указание направления потока от одного этапа работы к другому, 6 - описание базы данных.

Пример построения блок-схемы разработки документа.
