Элементы набора

Продольными элементами (балками) судна являются:

Киль - продольная балка днищевого набора, проходящая посередине ширины судна;

Стрингеры - продольные балки днищевого и бортового набора. В зависимости от места расположения они бывают: бортовые, днищевые и скуловые;

Карлингсы - продольные подпалубные балки;

Продольные ребра жесткости - продольные балки меньшего профиля, чем у стрингеров и карлингсов. По месту расположения они называются подпалубными, бортовыми или днищевыми и обеспечивают жесткость наружной обшивки и настила палубы при продольном изгибе.

Поперечные элементы (балки) судна:

Флоры - поперечные балки днищевого набора, протянувшиеся от борта до борта. Они бывают водоне­проницаемые, сплошные и бракетные;

Шпангоуты - вертикальные балки бортового набора, которые соединяются внизу с флорами при помощи книц. Кница - это деталь из листовой стали треугольной формы, используемая для соединения различных деталей корпуса. На малых судах (лодках) флоры могут отсутствовать и шпангоуты являются цельными балками бортового и днищевого набора.

Бимсы - поперечные балки подпалубного набора, проходящие от борта до борта. При наличии вырезов в палубе бимсы разрезаются и называются полубимсами. Они одним концом соединяются со шпангоутом, а другим крепятся к массивному комингсу, который окаймляет вырез в палубе, с целью компенсации ослабления палубного перекрытия вырезами.

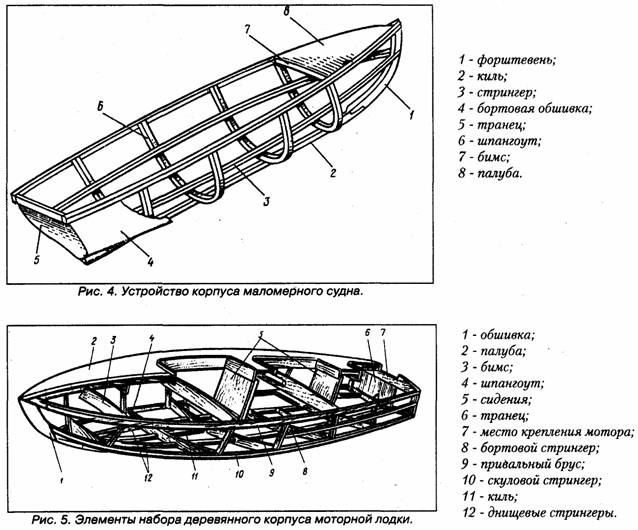

На рис. 4 изображено простейшее устройство корпуса маломерного судна с указанием основных элементов набора, а на рис 5 представлен более полный набор корпуса деревянной моторной лодки.

Шпангоуты судна нумеруются от носа к корме. Расстояние между шпангоутами называется шпацией. Вертикальные, отдельно стоящие стойки круглого или иного сечения, называются пиллерсами. Пиллерс служит для подкрепления палубы и в своей нижней части упирается в места пересечения флор (шпангоутов - на малых судах) с днищевыми продольными балками (киль, стрингер, кильсон), а в верхней части - бимсов с карлингсами. Установка пиллерса показана на рис.

На малых моторных судах (в отличие от крупных судов) внутри корпуса устанавливают привальные брусья. Верхняя грань бруса должна быть на одном уровне с верхней гранью самого верхнего пояса обшивки. Оба привальных бруса (правого и левого бортов) выгибают по обводам корпуса судна и крепят к каждому шпангоуту и бимсу шурупами диаметром 4—8 мм или болтами. В носу привальные брусья соединяют между собой и с форштевнем угольником, называемым брештуком. Кормовые ветви привальных брусьев крепят к транцевому шпангоуту и обшивке транца металлическими или дубовыми кницами.

Корпус моторного судна обычно разделяют специальными водонепроницаемыми переборками на три отсека. Носовой отсек называется форпиком, средний — рабочим отсеком и кормовой — ахтерпиком.

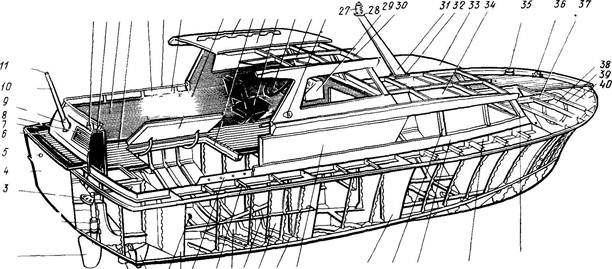

На рис. показан разрез катера для пояснения основных наименований его корпуса и надстроек.

12 13 14 15 16 17 18 19 20 21 22 23 24 25 26

58 55 54 53 52 51 50 49 48 47 46 45 4 4 43 42 41

Рис. Разрез катера:

1 — перо руля, 2 — гельмпорт, 3 — румпель секторного типа, 4 — транец, 5 — отверстие газовыхлопа, 6 — настил палубы, 7 — привальный брус, 8- решетка воздухозаборника 9 степс, 10 —кормовой флагшток, // — клотик флагштока, 12—кормовой сигнальный огонь, 13— шахта воздухозаборника, 14— фальшборт, 15 — платформа кокпита 16—задрайка, 17 — леер (релинг), 18 — дверь фальшборта, 19—крышка люка, 20—поручень, 21 — комингс люка моторного отсека, 22 — крыша ходовой рубки, 23 — сиденье рулевого, 24 — штурвал, 25 — карлингс 26—бортовой сигнальный (отличительный) огонь, 27 — топовый сигнальный огонь, 28 — клютик мачты, 29 — пульт управления судном, 30— бимс, 31 мачта, 32 — подушка крепления мачты, 33 — крыша кубрика (каюты), 34— водонепроницаемая переборка, 35— швартовная утка, 36—киповая планка,, 37 — комингс люка 38—горловина (лаз в переборке), 39 бимс, 40 — таранная переборка, 41—лобовая стойка кубрика, 42—карлингс кубрика, 43 — комингс кубрика, 44 — боковая стоика кубрика, 45 переборка, 46- стенка кубрика, 47—скуловой угольник, 48—водонепроницаемая переборка, 49 — бортовой стрингер 50 — фундамент двигателя, 51 -полубимс, 52—комингс кокпита, 53 — ахтерпиковая переборка 54 —дейдвудная труба, 55— кронштейн гребного вала 56 - гребной винт

Теоретический чертеж судна

Теоретический чертеж судна - это совокупность кривых, изображающих поверхность корпуса судна. На основании теоретического чертежа производятся расчеты и постройка судна. Для наглядного представления о наружных очертаниях (обводах) корпуса принято условно изображать его в трех взаимно перпендикулярных плоскостях (рис. 1). Рис.1.Основные плоскости корпуса судна ДП - диаметральная плоскость; ОП - основная плоскость; - плоскость мидель-шпангоута; ОЛ - основная линия. Диаметральная плоскость (ДП) - продольно-вертикальная плоскость, делящая судно на две симметричные части: левую и правую. Изображение судна в этой плоскости называется БОКОМ. Плоскость мидель-шпангоута (миделя) - поперечно-вертикальная плоскость, проходящая через середину судна. Обозначается значком Изображение судна в этой плоскости называется КОРПУСОМ. Основная плоскость (ОП) - горизонтальная плоскость, проходящая через нижнюю точку теоретической поверхности корпуса судна в плоскости мидель-шпангоута. Изображение судна в этой плоскости называется ПОЛУШИРОТОЙ. Основная линия (ОЛ) - линия пересечения основной и диаметральной плоскостей судна. Каждая из секущих плоскостей, пересекаясь с корпусом, образует некоторую линию. В результате пересечения корпуса судна плоскостями, параллельными ДП, образуется БОКОВАЯ ПРОЕКЦИЯ (БОК). Линии сечения на боке называются БАТОКСАМИ. Аналогично получаются и две другие проекции: КОРПУС И ПОЛУШИРОТА. На первой линии сечения называются ВАТЕРЛИНИЯМИ, на второй - ШПАНГОУТАМИ. Теоретический чертеж дополняется таблицами плаэоеых ординат, зная которые, всегда можно вычертить его, а также детали набора корпуса в натуральную величину для их изготовления. К главным размерениям судна относятся ДЛИНА, ШИРИНА, ВЫСОТА БОРТА И ОСАДКА (рис. 2). Рис. 2. Главные размерения судна: а) без постоянно выступающих частей; б) с постоянно выступающими частями; в) в поперечных сечениях корпуса. ДЛИНА НАИБОЛЬШАЯ (Lнб) - расстояние, измеренное в горизонтальной плоскости между крайними точками носа и кормы судна без учета выступающих частей. ДЛИНА ГАБАРИТНАЯ ( Lгб) - максимальная длина судна с учетом выступающих частей. ДЛИНА КОНСТРУКТИВНАЯ (Lквл) - длина, измеренная между носовым и кормовым перпендикулярами конструктивной ватерлинии. При этом конструктивная ватерлиния (КВЛ) - ватерлиния, принятая за основу построения теоретического чертежа и соответствующая полученному предварительным расчетом полному водоизмещению судна. ШИРИНА НАИБОЛЬШАЯ (Внб) - расстояние по КВЛ, измеренное в самой широкой части судна без учета выступающий частей. ШИРИНА ГАБАРИТНАЯ (Bгб) - максимальная ширина судна с учетом выступающих частей, например привальных брусьев. ШИРИНА НА МИДЕЛЬ-ШПАНГОУТЕ (В) - расстояние по КВЛ в самой широкой части судна. ВЫСОТА БОРТА (Н) - вертикальное расстояние, измеренное на мидель-шпангоуте между внутренними поверхностями верхней палубы (у борта) и горизонтального киля. ОСАДКА (Т) - вертикальное расстояние, измеренное от КВЛ до нижней кромки киля в месте наибольшего углубления судна. Различают также осадку носом (Тн) и кормой (Tк). Разность между ними называется дифферентом Δ: Δ = Тк - Тн (дифферент на корму), Δ = Тн - Тк((дифферент на нос). Средняя осадка суднаравна полусумме осадок носом и кормой: Форму корпуса характеризуют также соотношения главных размерений. Например, отношением UB определяется ходкость судна. Чем больше эта величина у водоизмещающего судна, тем оно быстроходнее. Для быстроходных катеров отношение длины к ширине находится в пределах 2.3 - 3,2, для катеров с умеренными скоростями 3,6 - 5,0, а для тихоходных 3,3 - 4,2. Отношение L/T характеризует управляемость судна, отношение В/Н - остойчивость судна.

Рулевое устройство маломерных судов

Рулевое устройство (рис.) служит для управления судном на ходу, обеспечивает поворотливость судна и его устойчивость на курсе. Рис. Схема рулевого устройства: 1 - штурвал; 2 - штуртрос; 3 - направляющие блоки; 4 - натяжные талрепы; 5 - румпель секторного типа; в - опорный подшипник; 7 - баллер; 8 - перо руля Включает в состав руль, румпель, штуртросовую передачу, рулевую машину (на больших судах) и пост управления. Для управления судном зависимости от его назначения и проекта) ме того, применяют поворотную насадку, поворотную колонку, крыльчатый движитель, рулевое весло. Руль - состоит из пера руля и балпера (рис. 31). Рис. Конструкции рулей; а - небалансир простой; б - балансир простой; в - полуподвесной; г - подвесной; 1 - перо руля; 2 - опора баллера; 3 - румпель; 4 - опора пера; 5 - рудерпост; 6 - пятка ахтерштевня; 7 — кронштейн Рули по способу соединения с корпусом и количеству опор пера делят на простые (многоопорные), полуподвесные (подвешены на баллере и опираются на корпус в одной точке) и подвесные (подвешены на баллере). По взаимоположению оси баллера и пера различают руль обыкновенный (ось баллера на передней кромке пера), балансирный (ось баллера расположена на некотором расстоянии от передней кромки руля, что снижает усилие при перекладке) и полубалансирный (полуподвесной балансирный). На большинстве маломерных судов для управления рулем применяется т.н. штуртроссовая передача при управлении рулем (рис. 32). К румпелю (одно, двуплечему рычагу или сектору, жестко закрепленному в головной части 6aллера перпендикулярно к его оси) крепятся окончания тросов, протянутых по бортам через систему роликов от барабана штурвала, расположенного на посту управления судном. При по вороте штурвала в ту или иную сторону один конец троса будет наматываться на барабан, второй, соответственно, разматываться, разворачивая румпель и через баллер - руль на тот или другой борт. Угол перекладки руля должен составлять не менее 35° на борт. Расположена поста управления судном должно обеспечивать хороший обзор, а рулевое устройство - уверенное маневрирование на всех режимах движения судна в любых условиях обстановки.
