Определение погрешности базирования

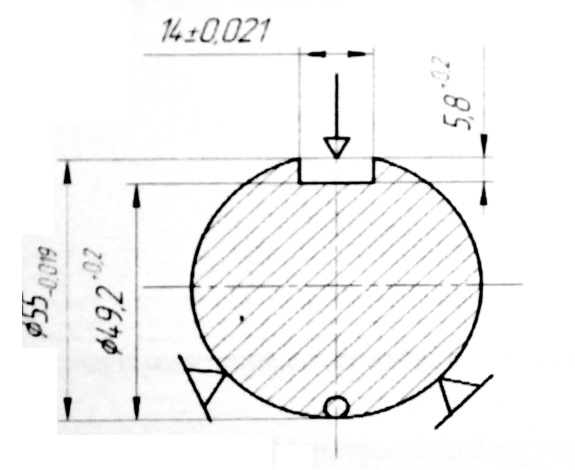

Рисунок 1 Схема погрешности базирования

Ø55Js ­_(0,019)

d_max = d+es=55+0=55мм наибольший предельный размер

d_min=d+ei=55+(-0,019)=54,981мм наименьший предельный размер

Тd= d_max - d_min=55-54,981=0,019мм разность между наибольшим и наименьшим предельными размерами

Ø49,2h14^(+0,2)

d_max = d+es=49,2+0,2=49,4мм наибольший предельный размер

d_min=d+ei=49.2+0=49,2мм наименьший предельный размер

Тd= d_max - d_min=49,4-49,2=0,2 разность между наибольшим и наименьшим предельными размерами

ε_h=1,21*δ_д (1)

ε_h=1,21*0,019=0,02мм

δ_д=0,2

Тd>δ_баз

0,2>0,02

Следовательно, погрешность базирования в несколько раз меньше, чем допуск на размер глубины паза. Приспособление обеспечивает заданную точность.
