Звуковая сигнализация знаками Морзе

На современных судах средства звуковой сигнализации применяются для:

- звуковой связи между абонентами;

- подачи сигналов обеспечения безопасного мореплавания в условиях ограниченной видимости;

- указания своего места в тумане;

- при отсутствии визуальной сигнализации;

- привлечения внимания.

К средствам звуковой сигнализации относятся: электромегафоны; туманные горны; свистки (паровые и воздушные); сирены; сигнальные рожки; колокола; пушечные выстрелы; связь голосом и т.д.

При передаче звуковых сигналов знаками Морзе:

- тире передается непрерывным звуком в течение 4-6 с;

- точка – в течение 1 с;

- группа звуков, обозначающая отдельную букву, цифру или служебный знак, отделяется паузой в 6 с;

- группа цифр или сигнальные сочетания отделяются паузами в 10 с.

Передача сигналов звукоизлучающими аппаратами (свисток, сирена, тифон и др.) из-за их технических особенностей осуществляется медленно. При необходимости они могут быть повторены, но через достаточно длительные промежутки времени с тем, чтобы исключить возможность ошибок при сигнализации.

Ввиду этого, а также учитывая, что неправильное использование средств звуковой связи и сигнализации может явиться причиной серьезных осложнений на море, применение звуковых сигналов в тумане должно быть сведено к минимуму. За исключением однобуквенных, все остальные сигналы могут передаваться только в случае крайней необходимости и никогда не должны использоваться в водах с интенсивным судоходством.

В соответствии с требованиями СОЛАС-74 (правило 19, глава 5) на судах должна устанавливаться система приёма звуковых сигналов (СПЗ).

Система приёма звуковых сигналов (СПЗ) – это акустическое навигационное средство, предназначенное для усиления внешних звуковых сигналов и определения направления на их источник. Оно позволяет вахтенному помощнику внутри полностью закрытой рулевой рубки слышать внешние акустические сигналы судов, береговых станций и других объектов.

СПЗ должна работать в диапазоне частот 70–100 Гц. Состоит из четырёх водозащищённых микрофонов, соединённых через усилитель с громкоговорителем и индикаторов работы микрофонов. Усилитель, громкоговоритель и индикаторы работы микрофонов находятся в пульте системы, располагаемом внутри рулевой рубки.

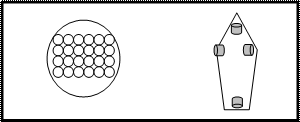

Микрофоны устанавливаются снаружи рубки: два на крыльях мостика, два в диаметральной плоскости (один впереди, другой сзади рубки). По сигналам от микрофонов определяем направление прихода сигналов (на пульте загорается индикатор микрофонов).

Рис. 3.2. Пульт системы приёма звуковых сигналов
