Типовая структура пилотажно-навигационного комплекса. (взято с интернета)

Пилотажно-навигационное оборудование обеспечивает решение задач навигации и управления летательным аппаратом. К основным задачам относятся: определение пилотажно-навигационных параметров, в том числе текущего местоположения летательного аппарата; определение отклонений от заданной траектории полёта; формирование команд управления движением центра масс летательного аппарата на заданной траектории; формирование команд управления движением летательного аппарата относительно центра масс; индикация пилотажно-навигационных параметров; формирование и выдача сигналов предупреждения о возможности выхода летательного аппарата на критические режимы полета и об отказах аппаратуры. Для решения этих задач необходима следующая информация: параметры движения центра масс летательного аппарата — координаты, вектор скорости, высотно-скоростные параметры, характеризующие движение летательного аппарата относительно воздуха; параметры движения летательного аппарата относительно центра масс —угловая ориентация основных осей летательного аппарата относительно земной системы координат (углы крена, тангажа и курс) и угловая ориентация летательного аппарата относительно вектора скорости (углы атаки, углы скольжения, сноса); параметры относительного движения летательного аппарата (относительно наземных ориентиров, других летательных аппаратов и т. п.).

ПНК представляют собой функционально и структурно законченные сложные информационно-управляющие системы, построенные на основе взаимодействия датчиков пилотажно-навигационной информации, средств индикации, сигнализации и исполнительных устройств с использованием ЭВМ.

Информационное обеспечение ПНК. Надёжное решение задач в различных условиях полёта достигается использованием автономных и неавтономных датчиков, а также применением алгоритмов совместно комплексной обработки избыточной информации. Совместное использование всей имеющейся на борту пилотажно-навигационной информации позволяет достигнуть максимальной точности в полёте, а также повышает помехоустойчивость и контролеспособность П.-н. о.

Структура ПНК. Принцип построения ПНК основан на создании резервированных и полностью контролируемых трактов, начиная от датчиков информации и кончая исполнительными элементами, что обеспечивает требуемую надёжность и отказобезопасность. Для наиболее ответственных с точки зрения безопасности режимов система строится, как правило, двухотказной, а для менее ответственных — одноотказной. При этом частота возникновения отказа любой системы, приводящего к катастрофической ситуации, не должна превышать 10-9 на 1 ч полёта.

В ПНК используются три способа управления: автоматический (с помощью средств автоматики без участия лётчика), директорный (стабилизация центра масс летательного аппарата осуществляется лётчиком по директорным командам, индицируемым на пилотажных приборах) и ручной (управление самолётом осуществляется лётчиком по информации, выдаваемой пилотажно-навигационными индикаторами). В общем случае для каждого способа процесс управления может быть представлен с помощью контура короткопериодического движения, обеспечивающего управление движением относительно центра масс, и контура траекторного длиннопериодического движения, обеспечивающего управление движением центра масс летательного аппарата на заданной траектории. При этом контур короткопериодического движения выполняет команды, формируемые контуром траекторного движения, путём воздействия на управляющие поверхности.

Особенность ПНК — сочетание высокого уровня автоматизации с сохранением участия экипажа в выполнении наиболее ответственных задач, функций контроля и управления в аварийных режимах. Необходимые условия автоматизации — наличие вычислительных средств и обеспечение отказобезопасности автоматических режимов. Взаимодействие экипажа с оборудованием осуществляется с помощью системы отображения информации, системы сигнализации внутрикабинной и пультов управления. Основные факторы, определяющие состав П.-н. о.,— дальность и время полёта, оснащённость трасс и аэродромов посадки. В соответствии с этим для дальних магистральных самолётов требуются большая степень резервирования датчиков и вычислителей и дополнительные средства определения местоположения летательного аппарата.

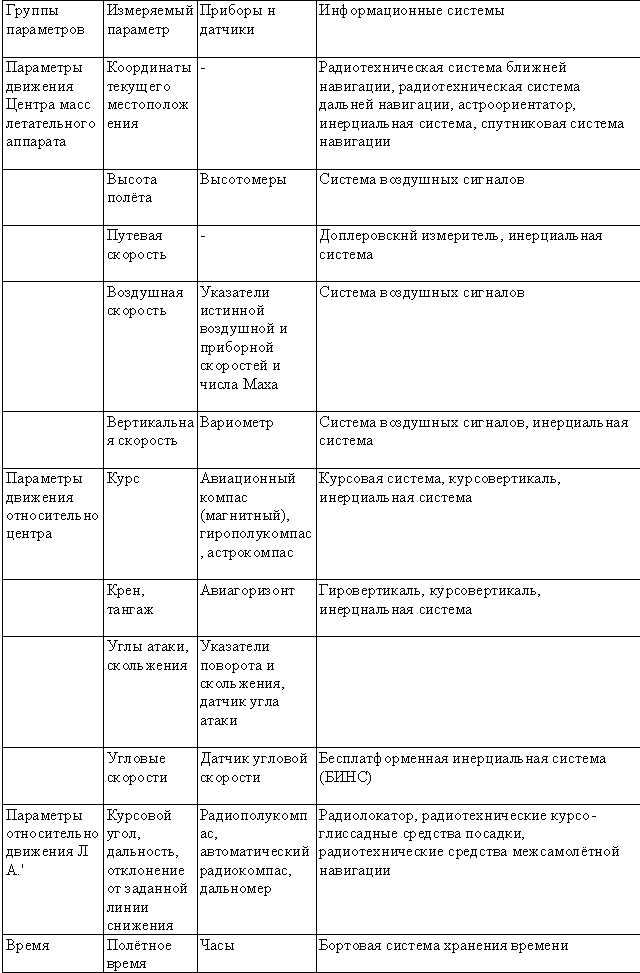

Табл. — Пилотажно-навигационные параметры и средства их измерения
