Способы полета по ЛЗП с помощью радиокомпасной системы

Способы полета на или от радиостанции. Как показано ранее, КУР не является навигационным параметром, поскольку в одной и той же точке пространства может иметь любое значение в зависимости от направления продольной оси ВС. Поэтому с помощью одного только КУР нельзя определить МС. Но можно решать некоторые другие навигационные задачи, например, выполнить полет по ЛЗП. Для этого радиостанция должна находиться на ЛЗП, например, в начальном или конечном ППМ участка маршрута. Но она также может находиться на продолжении ЛЗП, то есть за пределами участка.

Во внеаэродромном воздушном пространстве (на воздушных трассах) ОПРС как раз и располагают в ППМ, чтобы облегчить экипажу выдерживание ЛЗП. Традиционно рассматривают три «классических» способа полета по ЛЗП с помощью радиокомпаса: пассивный, курсовой и активный способы.

Пассивный полет на радиостанцию. Такой способ полета является самым простым и по сути не требует наличия на борту никакого навигационного оборудования, кроме АРК. Способ пассивного полета на радиостанцию заключается в непрерывном выдерживании КУР равным нулю (КУР=0). Это означает, что продольная ось ВС на протяжении всего полета направлена на радиостанцию.

При наличии ветра ВС не летит в том направлении, куда направлена его продольная ось. Имеется угол сноса. Пусть в начальный момент времени ВС находится точно на ЛЗП, проходящей через радиостанцию, на расстоянии S0 от нее, а продольная ось ВС направлена точно на радиостанцию (КУР=0), рис. 3.14.

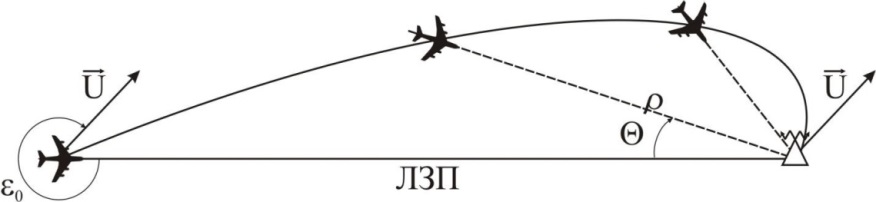

Рис. 3.14. Пассивный полет на радиостанцию

Пусть ветер дует под углом ε0 к ЛЗП. Как только начнется полет, ветер снесет ВС с ЛЗП и будет относить его все дальше и дальше. Направление на радиостанцию будет изменяться, но пилот выдерживает КУР=0, меняя курс и непрерывно направляя продольную ось ВС на радиостанцию. В результате ВС полетит по сложной кривой, называемой радиодромией.

Анализируя уравнение радиодромии, можно сделать несколько полезных для практики выводов.

1. Радиодромия является кривой линией, причем, переменной кривизны.

2. Теоретически, строго выполняя полет по радиодромии, ВС в конце концов выйдет на радиостанцию, причем с направления, противоположного направлению ветра.

3. За исключением случаев строго попутного или встречного ветра ВС будет уклоняться от ЛЗП и даже может выйти за пределы ширины воздушной трассы.

4. По сравнению с полетом по кратчайшему расстоянию радиодромия имеет большую протяженность, полет по ней требует несколько большего времени, что влечет перерасход топлива. Правда, увеличение длины ЛФП не является столь уж значительным (не более 5-7%).

Пассивный полет можно применять в экстренных ситуациях, когда точность навигации не играет большой роли. Например, для выхода на аэродром при потере ориентировки или в сложных метеоусловиях.

Курсовой способ полета на радиостанцию. Курсовой способ является более удобной для пилота модификацией пассивного способа. Он заключается в том, что ВС удерживается на КУР=0 не непрерывно, как в пассивном способе, а устанавливается на этот КУР периодически, время от времени. Довернув ВС на КУР=0, пилот запоминает и выдерживает по компасу получившийся при этом курс. По мере полета с постоянным курсом КУР постепенно уходит от нулевого значения и через некоторое время (обычно через каждые 3-5 минут полета) пилот вновь доворачивает ВС на КУР=0.

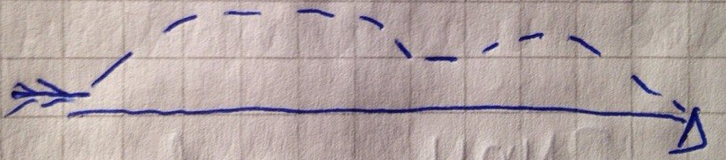

На каждом участке полета между доворотами ВС летит с постоянным курсом, то есть прямолинейно, поэтому ЛФП имеет вид ломаной линии. Нетрудно сообразить, что она будет лежать дальше от ЛЗП, чем радиодромия, то есть уклонение будет еще больше. Сохраняются и другие недостатки пассивного способа. Такой способ просто более удобен для пилота, поскольку выдерживать постоянным курс, а не КУР, гораздо легче. Можно даже использовать автопилот.

Активный полет на и от радиостанции. Заключается в выдерживании курсового угла радиостанции с учетом угла сноса. Чтобы ВС не сносило ветром с ЛЗП, продольную ось нужно отвернуть от ЛЗП в ту сторону, откуда дует ветер, на величину угла сноса.

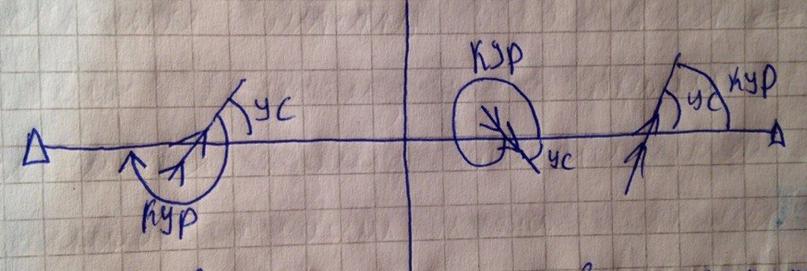

Если выполняется полет на радиостанцию, а снос положительный (сносит вправо), то продольную ось нужно отвернуть влево, то есть уменьшить курс. Из рис. 3.15 можно видеть, что при этом КУР будет численно равен УС. Если сносит влево (УС отрицательный), то курс нужно увеличить по сравнению с направлением на радиостанцию (отвернуть продольную ось вправо). При этом КУР уменьшится по сравнению с первоначальным нулевым значение. Но КУР не может быть отрицательным, его отсчитывают в диапазоне от 0 до 360º. Поэтому КУР=360+УС. Например, если УС=-5, то необходимо выдерживать КУР=360+ (-5)=355.

При полете на радиостанцию формулой

КУР=360+УС

можно пользоваться как при положительном, так и при отрицательном сносе. При положительном сносе УС=+5 получим КУР=360+5=5.

При полете от радиостанции используют формулу

КУР=180+УС.

Например. при УС=+5 получим КУР=185, а при УС==-5 получим КУР=180+(-5)=175.

Таким образом, активный полет заключается в выдерживании постоянного КУР:

при полете на радиостанцию КУР=360+УС;

при полете от радиостанции КУР=180+УС.

Для использования данного способа не нужно даже знать курс, но, разумеется, необходимо знать УС.
