B. Триммер руля направления

Триммер состоит из левой и правой обшивок, которые состоят из слоев стеклопластика, а также вставки из жесткого пеноматериала, которая используется для придания дополнительной прочности передней кромке триммера. Передняя кромка каждой половины обшивки имеет изгиб и полку. В полке передней кромки имеется вертикальная трубка, в которую вставляется шомпол навески триммера. Обшивки соединяются друг с другом клеевым швом по полкам, а также по верхней, нижней и задней кромкам.

К левой стороне триммера приклеен кабанчик управления из стеклопластика. Единственным элементом кабанчика является обшивка, состоящая из двух половин. Половины обшивки кабанчика изготовлены из стеклопластика и склеены друг с другом.

Тема 3. ГИДРАВЛИЧЕСКАЯ СИСТЕМА

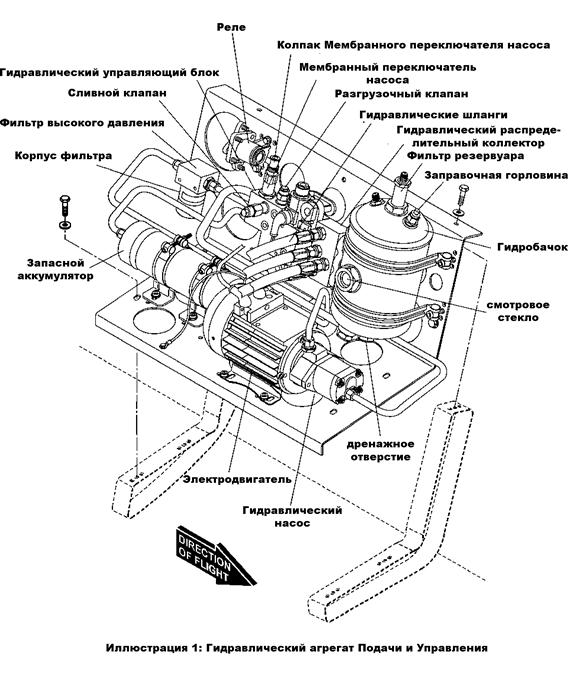

В данной системе имеются агрегаты, которые обеспечивают давление гидравлической жидкости для выпуска и уборки шасси. Агрегаты данной системы расположены на монтажной полке, установленной за задней перемычкой кабины, на левой стороне фюзеляжа.
