Панели с асбестоцементными обшивками

Панели с асбестоцементными обшивками в настоящее время используют во временных неответственных сооружениях, где пребывание людей ограниченно. Их проектируют ребристыми с деревянным каркасом или со сплошным средним слоем с обрамлением из асбестоцементных профилей. Размеры панелей покрытия и стен для ребристых 3 1,5 м, 3 6 м, бескаркасных 0,9 3 м, толщина плит покрытия- 160-250 мм, панелей стен – 110-150 мм. Обшивку выполняют из плоских асбестоцементных листов толщиной 10 мм и крепят к каркасу оцинкованными шурупами.

Утеплитель в панелях применяют из минераловатных плит толщиной 70….180мм или из пенопласта.

При крутых уклонах кровли для верхней обшивки возможно применение волнистых асбестоцементных листов унифицированного профиля УВ-7,5.

В ребристых панелях каркас состоит из продольных ребер толщиной 40 60 мм, располагаемых не реже, чем через 500 мм и поперечных через 1200 1500 мм. Рис. 1, г. Пример расчета стр. 113 [7].

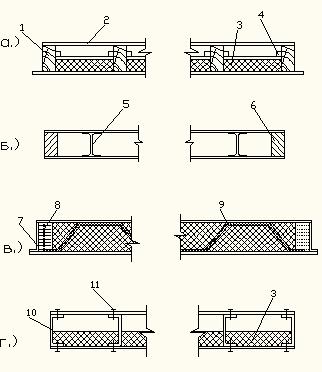

Рис.1. Поперечные сечения ребристых плит:

а) клеефанерная; б) светопроницаемая стеклопластиковая; в) глухая стеклопластиковая; г) асбестоцементная.

1- рёбра из досок; 2- фанерная обшивка; 3- утеплитель; 4- прижимные планки; 5- ребро из стеклопластика; 6,7- обрамление из стеклопластика; 8- жёсткий пенопласт; 9- рёбра из стеклопластика; 10- рёбра из асбестоцементного профиля; 11-клеевинтовое соединение.

6

2.3 Панели с клеефанерными обшивками.

Панели покрытий состоят из деревянного несущего каркаса, фанерных обшивок, соединенных с каркасом водостойким клеем и утеплителя (для теплых зданий). Их размеры: длина 3 6 м, ширина 1 1,5 м. В случае применения клеедеревянного каркаса длина панелей может достигать 12 м, а ширина- 3 м.

Обшивки выполняют из водостойкой фанеры марки ФСФ (реже бакелизированной марки ФБС) толщиной от 6 до 10 мм. Верхняя фанерная обшивка проектируется толщиной 8 10 мм. Направление наружных волокон должно быть направлено вдоль пролета панели. Фанерные листы стыкуют «на ус», длина стыка (10 12) . Стык выполняют в месте расположения поперечных ребер через 1 1,5 м. Продольные ребра устанавливают с шагом не более 500 мм из условий восприятия монтажных нагрузок. Ширина крайних продольных ребер может быть меньше ширины средних продольных ребер. Высота панели пролета панели. Каркас изготавливают из антисептированной древесины хвойных пород 2-го сорта влажностью не более 12 %. Пиломатериал перед склеиванием фрезеруют по кромкам в случае применения одиночной доски согласно табл.3 Приложение 1, в случае клееных рёбер фрезеруют по пластям и кромкам. Средний слой может быть из минераловатных плит, пенопласта или сотопласта толщиной 50 150 мм.

Склеивание каркаса и обшивок ведется с применением фенолформальдегидного клея КБ-З.

В панелях должна быть обеспечена сквозная естественная вентиляция внутренних полостей наружным воздухом. Рис. 1, а., Рис. 2. Примеры расчёта стр.20,23 [2]; стр. 104 [7].

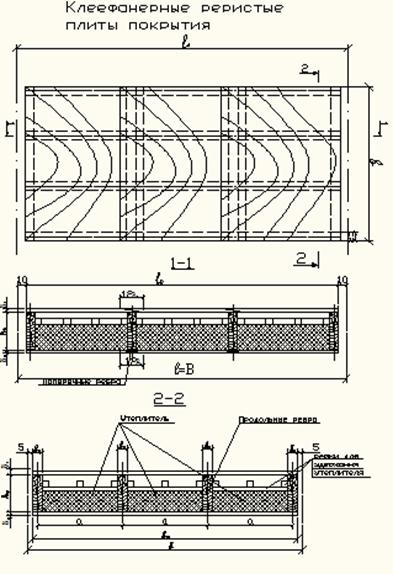

Рис. 2.

2.4. Панели со стеклопластиковыми обшивками.

Панели со стеклопластиковыми обшивками могут быть глухими и светопроницаемыми. Светопроницаемые панели применяют в светопрозрачных ограждающих конструкциях. В качестве обшивки в них используют светопрозрачные полиэфирные стеклопластики толщиной 1.5 3,0 мм. Стеклопластиковые панели бывают клееными и цельноформованными.

Ребристая серединка может выполняться из волнистых стеклопластиковых листов, устанавливаемых на ребро или уложенных плашмя, из деревянных брусков, профильного металла.

Стыковка обшивок по длине производится с помощью накладок. Ширина панелей принимается 1,2 и 1,5 м, длина до 6м.

В глухих панелях для среднего слоя рекомендуется применять пенопласт, вспениваемый непосредственно в полости панели, или в виде готовых блоков. Рис. 1 б, в. Пример расчета стр. 9 [2]; стр.117 [7].
