Параллельные регистры

Параллельные регистры или регистры памяти – это многоразрядные регистры параллельного действия с параллельными входами и параллельными выходами, в которых число разрядов определяется числом триггеров, на которых построен регистр.

Регистры памяти – это накопительные регистры. Их основное назначение – сбор двоичной информации небольшого объёма.

Первый младший разряд числа записывается и сохраняется в первом младшем разряде регистра, второй – во втором разряде и т.д. Старший разряд регистра принимает старший разряд числа.

Регистры памяти строятся на триггерах различных типов.

Однофазные параллельные регистры однотактного действия можно построить, например, на D -триггерах в количестве, равном числу входов регистра.

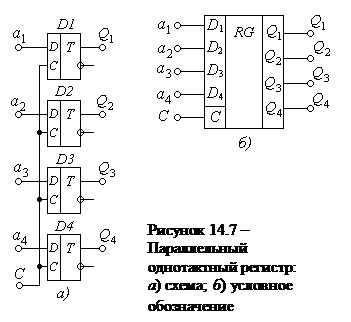

На рис. 14.7 приведена схема четырехразрядного однотактного параллельного регистра памяти на четырёх D -триггерах.

Запись числа А (а₁, а₂, а₃, а₄) выполняется синхроимпульсом С без предварительного сброса триггеров.

Каждый разряд числа А (а₁, а₂, а₃, а₄) подаётся на информационный вход D отдельного триггера D ₁… D ₄.

Число записывается в регистр фронтом синхроимпульса С, а считывать его с выходов Q каждого триггера можно в любое время после завершения процесса записи.

При С = 0регистр находится в состоянии хранения записанной информации.

В общем случае регистры синхронизируются уровнями 1 либо 0, фронтом или срезом синхросигнала, в зависимости от типа используемого триггера.

Существуют регистры, в ко-торых считывание информации с выходов также синхронизируется. Однако при этом запись и считывание должны быть разнесены во времени.

Классификация регистров памяти осуществляется по трём признакам:

– однофазные параллельные регистры однотактного действия;

– однофазные параллельные регистры двухтактного действия;

– парафазные параллельные регистры.

Однофазные параллельные регистры однотактного действия сравнительно экономичны и надёжны. Быстродействие этих регистров выше примерно вдвое однофазных регистров двухтактного действия, но аппаратные затраты на реализацию однотактных регистров большие.
