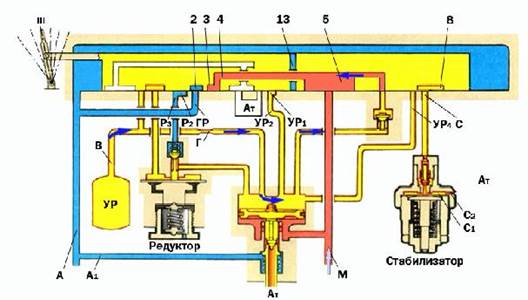

Перекрыша без питания ТМ

В этом положении ГР не сообщается с ТМ и УР, а ТМ через золотник сообщается с полостью над обратным клапаном. При падении давления воздуха в ТМ под действием большего давления из УР открывается обратный клапан, и УР сообщается с ТМ через открытый этот клапан и канал золотника5. Вследствие такого сообщения падает давление в УР. Давление воздуха под и над уравнительным поршнем будут равными, уравнительный поршень в движение не приходит и не открывает впускной клапан. Обратный клапан не допускает обратного перетекания воздуха из ТМ в УР при постановке ручки из 5 в 3 положение.
