Подрезы и драпировки

Подрезы обычно связны со сборками, складками, драпировками на одном из участков детали (рукава, переда, спинки, юбки или брюк). Очень эффектны подрезы под грудью или около нее.

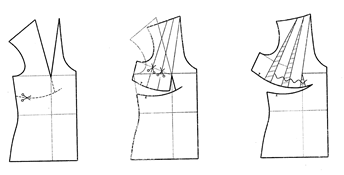

Рисунок 10. 25 – Примеры расположения подрезов на переде и на рукаве

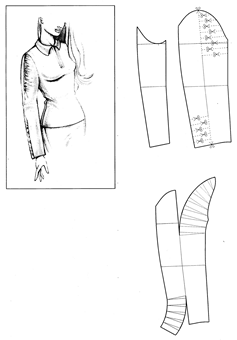

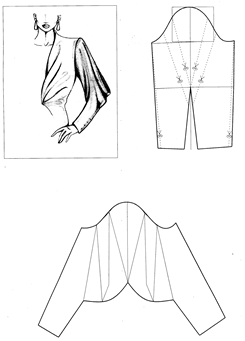

Рисунок 10. 26 – Примеры оформления драпировок и подрезов рукава

Линии подреза, как правило, проходят под или над выпуклыми контурами фигуры, не проходя и не доходя до концов вытачек. Открываясь во второй линии подреза, отсеченная их часть оформляются в виде сборок или защипов, направленных на выпуклость. Если раствор открывшейся вытачки оказывается недостаточным, его дополнительно увеличивают коническим расширением. Окончательные контуры оформляются плавными кривыми линиями. При сложных вариантах конструктивного моделирования окончательные контуры деталей могут определяться муляжным способом после закладывания проектируемых складок, драпировок и т.д.

Драпировки в виде мягких свободно лежащих незаутюженных и нестачанных складок получают коническим (трубчатые, лучевые или радиальные) и параллельно-коническим расширением (каскадные, пазушные). На рисунках 10.27 и 10.28 приведены некоторые варианты драпировок на различных деталях конструкции. Драпировки могут быть как симметричными, так и несимметричными, на основных или декоративных деталях различных отделок, по своей форме образуя трубчатые, каскадные, лучевые, пазушные поверхности. Наиболее выразительными являются асимметричные драпировки, они выполняются на детали вразворот.

При разработке деталей с драпировкой в нее сначала переводятся растворы всех вытачек, затем намечают линии и направление разрезов с последующей раздвижкой на проектируемую величину конического расширения. Для улучшения драпировочных свойств рекомендуется раскрой деталей по «косой нити».

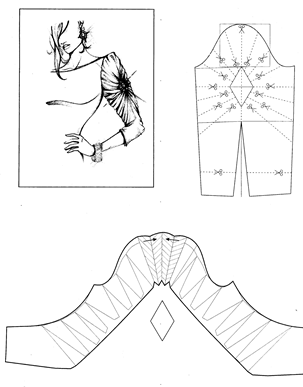

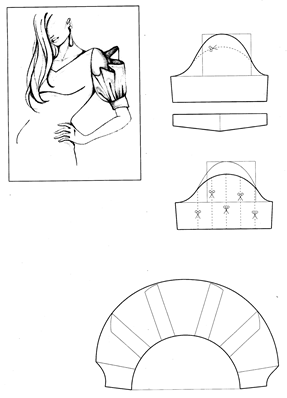

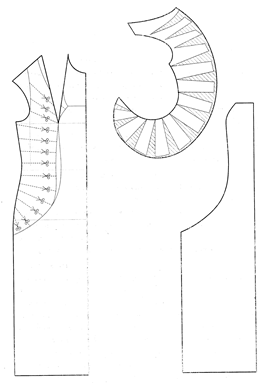

Рисунок 10. 27 – Примеры оформления деталей при сложных драпировках рукава

Для оформления среза детали, от которого проектируется сложная драпировка, необходимо выполнить макет этой детали, заложив запроектированные драпировки-складки. Затем линию среза уточняют по шаблону исходной детали. Можно также использовать прием оформления срезов в зависимости от направления закладывания складок (по аналогии с оформлением срезов деталей с вытачками в зависимости от направления их заутюживания.

а	б
в

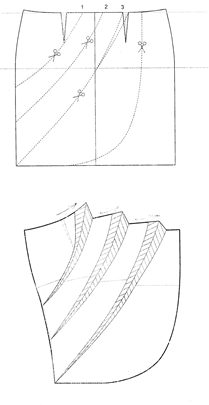

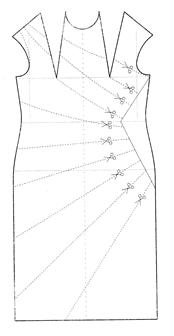

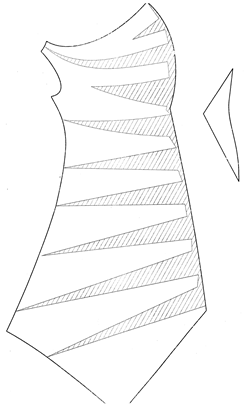

Рисунок 10.28 – Проектирование драпировок: а – по юбке; б- симметричной по переду; б– несимметричной по переду
