Построение детали подборта

Чертеж лекала подборта для изделий с открытой застежкой строится на основе чертежа лекала полочки без учета припусков на его уточнение. Для построения подборта с чертежа лекала полочки копируются линии горловины, уступа лацкана, лацкана и борта полочки, а также линии перегиба лацкана, полузаноса, петли.

Ширина подборта в его верхней части устанавливается таким образом, чтобы внутренний срез подборта заходил за линию перегиба лацкана на 3,5÷ 4,5 см. Ширина подборта в готовом виде на уровне линии глубины проймы принимается равной 9.5 ÷ 10.0 см, на уровне бокового кармана 7.5 ÷ 8.5 см, по линии низа 6.0 ÷ 7,0 см. При этом следует учитывать, что внутренний край подборта оформляется так, чтобы расстояние от него до внутреннего края петли было не менее 3 см (в готовом виде не менее 2.0 см) (рисунок 12.4).

Надставки в подбортах располагаются в поперечном направлении на расстоянии не менее 3.0 см ниже верхней петли и не менее 6.0 см от линии низа в готовом виде. В настоящее время на предприятиях рекомендуется изготавливать подборта без надставок, что исключает такие дефекты, как пролегание шва надставки, искривление внутреннего среза подборта, искривление края борта изделия в готовом виде на уровне шва соединения надставки.

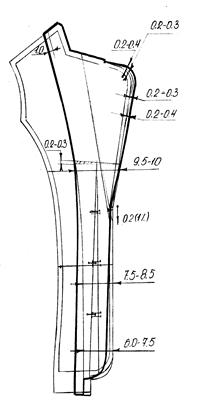

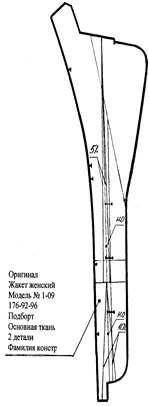

Рисунок 12.4 - Схема построения и чертеж лекала подборта для открытой центральной застежки

Монтажную надсечку в точке перегиба лацкана в детали подборта смещают вниз на величину посадки подборта по срезу лацкана (1.0 % от длины среза лацкана).

При построении подборта, обтачного по низу изделия, его длина определяется по отношению к линии подгиба низа полочки. Подборт должен заходить за линию подгиба низа на величину, равную сумме технологических припусков: на посадку подборта между петлями 0.2 см на каждую пару петель;

на посадку по срезу лацкана (величина перемещения монтажной надсечки 0,2 см); на шов обтачивания уголка борта внизу 0,5 ÷0.7 см.

После построения чертежа лекала подборта выполняется отведение внешнего среза подборта от линии борта полочки. Для этого копируются контуры подборта на бумагу, полученный шаблон разрезается по горизонтальной линии на уровне груди и отводится нижняя часть подборта. При этом величина захода разрезанных частей подборта по внутреннему срезу равна 0.2 ÷ 0.3 см.

При построении внутреннего края подборта для открытой застежки необходимо уравнять раскеп подборта с раскепом верхнего воротника. Технологический припуск на шов притачивания подкладки равен 1.0 см.

Для построения внешнего среза подборта даются следующие дополнительные технологические припуски, которые учитывают технические условия на обработку края лацкана и борта:

· по срезу уступа лацкана припуск на кант 0.2 ÷0,4 см и на посадку в уголке 0.2 ÷ 0,3 см;

· по длине лацкана на кант 0,2 ÷ 0,4 см и на посадку в уголке 0,2÷0,4 см.

Эти припуски сводятся на нет в точке начала уступа лацкана и точке перегиба лацкана.

В детали подборта допускается наличие не более двух надставок. Места допустимых надставок наносятся на лекало подборт. Если подборт доходит до плечевого среза, его ширина на уровне плечевого среза 4,0 ÷ 5.0 см или уравнивается с обтачкой горловины спинки.
