Замечание. Если сравнить перечень команд меню Toolsпрограмм DesignLab Shematics[7] и OrCAD PSpice Schematics (табл

Если сравнить перечень команд меню Tools программ DesignLab Shematics[7] и OrCAD PSpice Schematics (табл. 3.9), то в пакете OrCAD их будет гораздо меньше. Чтобы в меню PSpice Schematics появились дополнительные команды, связанные с работой с печатными платами, необходимо из файла конфигурации msim.ini системы DesignLab перенести в файл pspice.ini в раздел [PSPICE] строку

PCBOARDSCMD=<uмя кamaлoгa>\PCBOARDS.EXE

и скопировать весь раздел [SCHEMATICS INTERFACES].

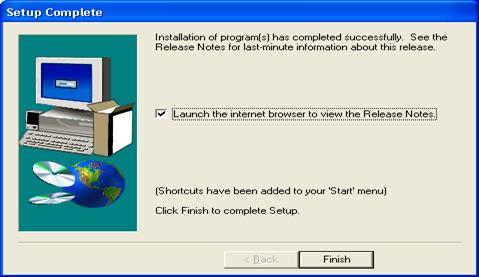

Рис. 1.7. Сообщение об успешном завершении установки OrCAD

/Л.6, Л.7/

Контрольные вопросы

1. Состав системы OrCAD 9.2

2. Установка OrCAD
