На рис. 2.5 показано окно редактора страницы принципиальной схемы, на которой расположены дополнительные панели инструментов (рис. 2.6), команды которых перечисленны в табл. 2.2 и 2.3.

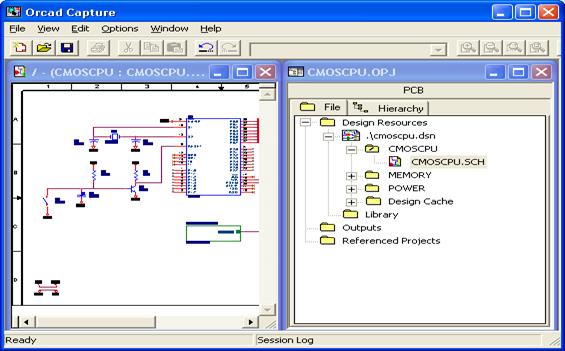

Рис. 2.5. Окно редактора страницы схемы
Рис. 2.6. Панели инструментов редактора схем
Таблица 2.2. Пиктограммы панели инструментов режима редактирования схем
Пиктограмма | Эквивалентная команда | Описание команды | ||
Select | Режим выбора объектов | |||
Part | Выбор в библиотеке компонента для размещения его символа на схеме | |||
Wire | Рисование электрических цепей. При нажатии кнопки Shift возможен ввод не ортогональных цепей | |||
Net Alias | Размещение псевдонимов (дополнительных имен) цепей и шин | |||
Bus | Изображение шины (линии групповой связи) | |||
Junction | Нанесение точки электрического соединения двух цепей | |||
Bus Entry | Нанесение отводов ос шины, расположенных под углом 45° | |||
Power | Размещение символов выводов источников питания и «земли» | |||
Ground | Размещение символов выводов источников питания и «земли» | |||
Hierarchical Block | Размещение иерархических блоков | |||
Hierarchical Port | Размещение портов иерархических блоков | |||
Hierarchical Pin | Размещение выводов иерархических блоков | |||
Off-Page Connector | Размещение символов соединителей страниц | |||
No Connect | Подключение к,выводу компонента символа отсутствия соединений | |||
Line | Рисование линии | |||
Polyline | Рисование полилинии | |||
Rectangle | Рисование прямоугольника | |||
Ellipse | Рисование эллипса /окружности | |||
Arc | Рисование дуги | |||
Text | Размещение одной или нескольких строк текста с указанием его размера, цвета, ориентации и шрифта | |||
Таблица 2.3. Пиктограммы панели инструментов режима моделирования
|
|
Пиктограмма | Эквивалентная команда | Описание команды | ||
New Simulation Profile | Создание нового файла задания на моделирование | |||
Edit Simulation Setting | Редактирование задания на моделирование | |||
Run PSpice | Запуск программы PSpice на моделирование | |||
View Simulation Results | Просмотр графических результатов моделирования | |||
Voltage/Level Marker | Простановка маркера напряжения/логического уровня | |||
Voltage Differential Markers | Простановка двух маркеров разности напряжений | |||
Current Marker | Простановка маркера тока | |||
Power Dissipation Marker | Простановка маркера рассеиваемой мощности | |||
Enable Bias Voltage Display | Отображение на схеме узловых напряжений в рабочей точке | |||
Toggle Voltage On Selected Net | Показать /удалить значение потенциала по постоянному току выбранной цепи | |||
Enable Bias Current Display | Отображение на схеме токов ветвей в рабочей точке | |||
Toggle Current On Selected Part/Pin | Показать /удалить значение постоянного тока выбранного вывода компонента | |||
Enable Bias Power Display | Отображение на схеме рассеиваемой мощности ветви в рабочей точке | |||
Toggle Power On Selected Part | Показать /удалить значение рассеиваемой мощности по постоянному току выбранного компонента | |||
На рис. 2.7 указано содержание меню команд при активизации редактора принципиальных схем. /Л.8/
|
|
Контрольные вопросы
1. Общая характеристика программы OrCAD Capture
2. Редактор схем
