Лекция 11. Создание проекта в ORCAD Capture

1. Общая характеристика программы OrCAD Capture

2. Редактор схем

1. Общая характеристика программы OrCAD Capture

Программа OrCAD Capture предназначена для создания проекта, часть которого может быть задана в виде принципиальной электрической схемы, а другая часть может быть описана на языке высокого уровня VHDL [2, 3]. Кроме того, из оболочки OrCAD Capture запускаются программы моделирования аналоговых, цифровых и смешанных аналого-цифровых устройств PSpiee и параметрической оптимизации PSpiee Optimizer. В программе OrCAD Capture проекты подразделяются на несколько типов (см. разд. 2.2).

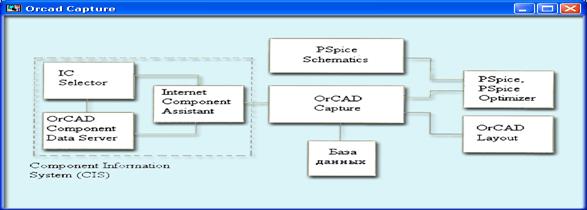

Рис. 2.1. Взаимосвязь OrCAD Capture с другими программами

При создании проекта в соответствии с его типом автоматически загружаются необходимые библиотеки компонентов (позднее их перечень можно изменить вручную), при этом для всех специализированных проектов возможна передача информации в программу OrCAD Layout для создания печатных плат (ПП). На рис. 2.1 показана взаимосвязь OrCAD Capture с другими программами системы OrCAD. При создании принципиальных схем проекта необходимая информация отыскивается во встроенной базе данных, которая поставляется вместе с системой и пополняется пользователями. Причем при наличии опции Component Information Systems (CIS) официальные пользователи получают доступ через Интернет к'расширенной базе данных, содержащей сведения примерно о 200 тыс. компонентов различных фирм (приведены их символы и корпусы).

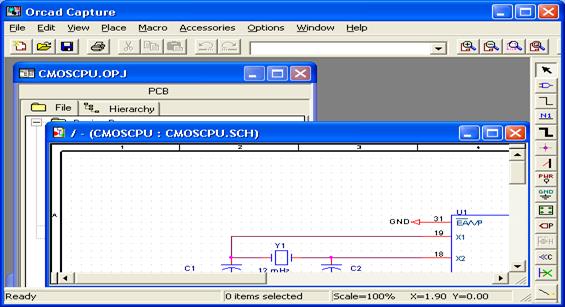

На рис. 2.2 изображен экран программы OrCAD Capture 9.2. В его верхней части расположено меню команд и ниже — панель инструментов.

Рис. 2.2. Экран программы OrCAD Capture

1. Меню команд и панель инструментов. Перечень команд OrCAD Capture приведен в разд. 2.7. Состав пиктограмм панели инструментов зависит от выбранного режима работы и типа текущего проекта, их состав изображен на рис. 2.3 и приведен в табл. 2.1.

Рис. 2.3. Пиктограммы панели инструментов

Состав меню команд зависит от выбранного режима работы и типа текущего проекта. На рис. 2.4 указано содержание меню команд при активизации менеджера проектов.

Таблица 2.1. Пиктограммы панели инструментов

	Пиктограмма	Эквивалентная команда	Описание команды
		New	Создание нового документа
		Open	Открытие существующего документа
		Save	Сохранение внесенных изменений в текущем проекте
		Print	Вывод твердой копии одной или более страниц текущей схемы или изображения символа компонента
		Cut	Удаление выбранного объекта с копированием в буфер обмена
		Copy	Копирование выбранного объекта в буфер обмена
		Paste	Размещение объекта из буфера обмена
		Undo	Отмена результата выполнения одной последней команды
		Redo	Отмена результата выполнения одной последней команды Undo
		Zoom In	Увеличение масштаба изображения
		Zoom Out	Уменьшение масштаба изображения
		Zoom Area	Вывод на весь экран окаймленной части изображения
		Zoom All	Вывод на экран полного изображения страницы схемы
		Annotate	Назначение позиционных обозначений компонентам выбранной страницы схемы
		Back Annotate	Выполнение перестановок логически эквивалентных секций компонентов и выводов в процессе обратной корректировки
		Design Rules Check	Проверка соблюдения правил проектирования DRC и правил составления электрических принципиальных схем ERC
		Create Netlist	Составление файла списка соединений выбранной страницы схемы в форматах EDIF 200, SPICE, VHDL, Verilog, Layout и др.
		Cross Reference	Составление файла перекрестных ссылок

	Пиктограмма	Эквивалентная команда	Описание команды
		Bill of Materials	Составление отчета о проекте или выбранной странице
		Snap to Grid	Привязка курсора к узлам сетки на окне редактирования схем и символов компонентов (аналог команды Options>Preierences>Grid Display)
		Project manager	Загрузка менеджера проектов
		Help Topics	Вывод содержания, предметного указателя и средств поиска терминов встроенной инструкции

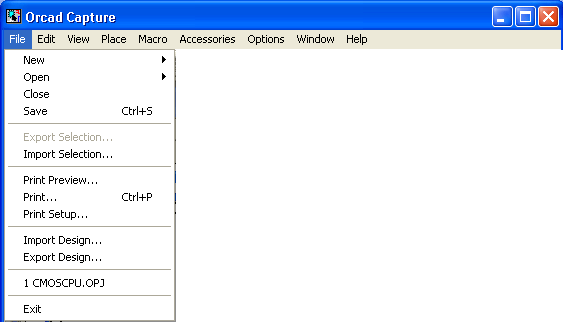

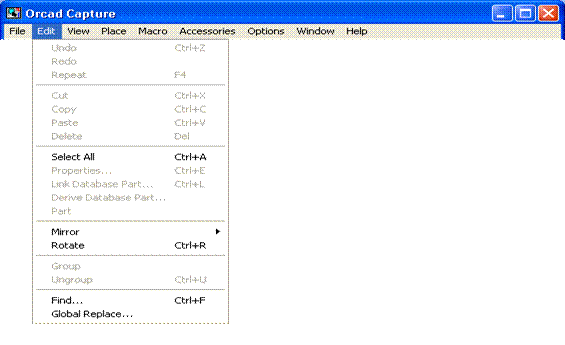

Рис. 2.4. Состав меню команд менеджера проектов

2. Менеджер проектов расположен в левой части экрана программы Capture. В режиме File развертывается плоская файловая структура проекта, в режиме Hierarchy — его иерархическая структура. Файловая структура проекта содержит ряд разделов:

Design Resource — описание проекта (файл проекта *.dsn, отдельные страницы схемы, перечень компонентов Design Cache, VHDL-файлы, перечень используемых библиотек компонентов *.olb);

Outputs — результаты проектирования;

PSpice Resource — информация для моделирования с помощью PSpice (Include Files, Model Library, Simulation Profiles, Stimulus Files) и др.

Двойной щелчок левой кнопки мыши по имени конкретного файла или по его значку загружает его в соответствующий редактор (при выборе файла схем загружается редактор схем, при выборе текстового файла — встроенный текстовый редактор). Щелчок правой кнопки мыши по значку отдельного файла или каталога разворачивает меню, состав которого зависит от типа выбранного объекта:

• Add File — добавление файла;
• Part manager —загрузка менеджера компонентов;
• Edit — редактирование файла;
• Properties — просмотр и редактирование свойства объекта;
• New Schematic — создание новой схемы;
• Design Properties — редактирование параметров проекта;
• Save - сохранение внесенных изменений;
• Save As... — сохранение внесенных изменений в проекте с новым именем;
• Simulate Selected Profile(s) — выполнение моделирования с помощью PSpice в соответствии с выбранным профайлом (файлом задания на моделирование);
• View Simulation Results — просмотр графических результатов моделирования;
• View Output File — просмотр текстового файла результатов моделирования;
• Edit Simulation Settings — редактирование задания на моделирование;
• Make Active — активизация выбранного профайла;
• New Page — добавление новой страницы схемы;
• Edit Page — редактирование страницы схемы;
• Schematic Page Properties — редактирование параметров настройки схемного редактора;
• Edit Selected object properties — редактирование атрибутов выбранного на схеме объекта;
• Make Root — переноси выбранной схемы на верхний уровень иерархии;
• Rename — переименование файла.
