РД-0208 / РД-0209

жидкостные ракетные двигатели

РД-0208 и РД-0209 предназначены для второй ступени двухступенчатой РН "Протон", обеспечивающей вывод на орбиту тяжелых объектов массой до 20 т.

РД-0208 [74]

Выполнены по замкнутой схеме, с од­ним турбонасосным агрегатом (ТНА). В состав двигателей входят: газогене­ратор, агрегаты регулирования и уп­равления. Срабатывание агрегатов управления обеспечивается пиросред- ствами. Запуск двигателей - двухсту­пенчатый. Раскрутка турбины ТНА производится пневмостартером.

Компоненты топлива - азотный тет- раоксид и НДМГ Рп = 575 кН (58,6 тс) 1п = 3200 м/с рк = 14,7 МПа t = 150 с

Мдв. = 540 кг (РД-0208), 560 кг (РД-0209) Ьдв. = 2327 мм Эдв. = 1470 мм

Ведущий конструктор - Козелков В.П.

Предназначены для второй ступени трехступенчатой РН "Протон". На ней установлены три двигателя РД-0210 и один РД-0211.

РД-0210 и РД-0211 - однокамерные жидкостные ракетные двигатели. Уп­равление полетом второй ступени РН осуществляется отклонением двига­телей.

Разработаны на базе ЖРД РД-0208 и РД-0209.

Компоненты топлива - азотный тет- раоксид и НДМГ Рп = 582 кН (59,3 тс) Ь = 3210 м/с рк = 14,7 МПа t = 230 с

Мдв. = 566 кг (РД-0210), 582 кг (РД-0211)

Ьдв. = 2327 мм

Эдв. = 1470 мм, 1470 мм

РД-0210 / РД-0211 жидкостные ракетные двигатели

РД-0210 [74]

КБ ХИМАВТОМАТИ!

Ведущий конструктор - Козелков В.П.

РД-0212 - двигательный блок, состо­ящий из основного двигателя РД-0213 и рулевого РД-0214. Предназначен для третьей ступени трехступенчатой РН "Протон". Управление полетом третьей ступени осуществляется отклонением четы­рех камер двигателя РД-0214. РД-0213 аналогичен двигателю РД-0211. РД-0214 - четырехкамерный жидко­стный ракетный двигатель, выпол­нен по открытой схеме, с одним ТНА, газогенератором, агрегатами управ­ления и пиросредствами для их сра­батывания.

Раскрутка ротора ТНА производится пороховым стартером. Газ после турбин ТНА двигателя РД-0214 используется для наддува топливных баков третьей ступени. Тип двигателя: рД-0213 / РД-0214 Компоненты топлива - азотный тет- раоксид и НДМГ

Рп = 482 кН (49,1 тс) / 30,9 кН (3,1 тс)

Ь = 3210 / 2870 м/с

рк = 14,7 / 5,3 МПа

t = 250 / 270 с

Мдв. = 550 / 90 кг

Ьдв. = 2327 / 524 мм

Эдв. = 1470 / 3780 мм

РД-0212 жидкостный ракетный двигатель

РД-0212 [74]

Ведущий конструктор - Поздняков Л.А.

РД-0221

РД-0221 предназначен для разгонного блока лунного комплекса Л3 системы Н1-Л3.

Однокамерный ЖРД многократного включения выполнен по схеме с дожи­ганием окислительного генераторного газа.

Компоненты топлива - азотный тет- раоксид и НДМГ

Рп = 78,4 кН (8,0 тс) Ь = 3234 м/с рк = 12,3 МПа Мдв. = 150 кг t = 800 с Ьдв. = 1710 мм Эдв. = 900 мм

жидкостный ракетный двигатель

РД-0221 [74]

Ведущий конструктор - Бородин В.М.

РД-0225 предназначен для разгона, маневра и коррекции орбиты космиче­ского корабля "Алмаз". Однокамерный ЖРД с вытеснительной системой подачи топлива, многократ­ного включения, с длительным време­нем пребывания на орбите. Компоненты топлива - азотный тет- раоксид и НДМГ

Рп = 3,92 кН (0,4 тс) 1п = 2852 м/с рк = 0,88 МПа Мдв. = 23 кг t = 1200 с Ьдв. = 985 мм Эдв. = 470 мм

РД-0225 [74]

ХИМАВТОМАТИКИ" РД-0225 жидкостный ракетный двигатель

Ведущий конструктор - Бородин В.М.

РД-0120

жидкостный ракетный двигатель

РД-0120 [74]

РД-0120 - однокамерный кислород­но-водородный жидкостный ракет­ный двигатель. Предназначен для ис­пользования в качестве маршевого двигателя второй ступени универ­сального ракетно-космического ком­плекса "Энергия-Буран".

Выполнен по замкнутой схеме с до­жиганием восстановительного газа после турбины в камере сгорания. Двигатель включает в себя: камеру, систему подачи компонентов топли­ва, газогенератор, систему управле­ния, систему регулирования, систему продувки, систему зажигания, систе­му наддува баков, подвеску, гибкие элементы, обеспечивающие качание. Кроме создания осевой тяги, двига­тель обеспечивает возможность полу­чения боковых усилий за счет откло­нения в двух взаимноперпендикуляр- ных плоскостях на угол ±11°. Двига­тель обеспечивает подачу на борт ра­кеты газообразного водорода для наддува бака окислителя. По своей надежности, энергомассо­вым характеристикам, уровню до­стигнутых параметров, ресурсу рабо­ты и многократности включений, но­визне конструкторских и технологи­ческих решений, экологической чис­тоте топлива, применяемым матери­алам превосходит все ранее создан­ные ЖРД подобного типа. Проведенная на самом высоком уров­не отработка двигателя является ос­нованием для использования РД-0120 в перспективных ракетах-носителях (типа "Ангара"), а также при разра­ботке на его основе двигателей ново­го поколения XXI века.

РН "Энергия" [60]

Компоненты топлива - жидкий водо­род и жидкий кислород Рп = 2,0 МН (203,8 тс) 1п = 4462 м/с рк = 21,8 МПа Km = 6,0 t = 500 с Мдв. = 3450 кг Ьдв. = 4550 мм Эа = 2420 мм

Главные конструкторы - Чурсин Г. И., Рачук В.С.

Ведущий конструктор - Никитин Л.Н.

КБхимавтоматики

(m

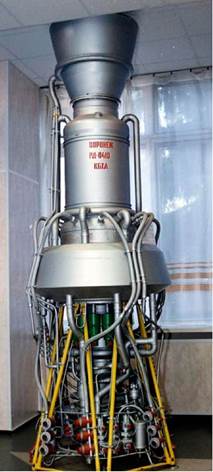

РД-0410

КБ ХИМАВТОМАТИ!

ядерный ракетный двигатель

ЯРД РД-0410 предназначен для ис­пользования в качестве силовой уста­новки в космических аппаратах и со­здания на его базе многорежимных ядерных энерго-двигательных уста­новок (ЯЭДУ).

В основу конструкции реактора ЯРД на тепловых нейтронах принята гете­рогенная схема. При таком решении материал замедлителя расположен отдельно от содержащих уран тепло­выделяющих (ТВЭЛов), что обеспечи­вает возможность получения высоко­го удельного импульса тяги за счет повышения температуры нагрева ра­бочего тела при оптимальном выборе состава топливной композиции ТВЭЛов на основе тугоплавких карбидов. В конструкции реактора реализован принцип блочного построения. Ура- носодержащие узлы реактора, тепло­выделяющие сборки (ТВС), представ­ляющие собой отдельные блоки из высокотемпературных карбидных и карбидографитных материалов, рас­полагаются равномерно в замедлите­ле из гидрида циркония, где происхо­дит охлаждение наружных стенок их корпусов потоком водорода. Берилли- евый отражатель содержит органы управления в виде поворотных бара­банов с поглощающими элементами на основе карбида бора. Двигатель выполнен по замкнутой схеме. Рабочее тело, водород и гек- сан, подаются в реактор центробеж­ными насосами, привод которых осу­ществляется осевыми турбинами. Потребная мощность на привод обес­печивается при температуре водоро­да на входе в турбины, не превышаю­щей допустимую для материала за­медлителя.

Состояние отработки - проведены стендовые испытания на полигоне. Рабочее тело - водород с добавкой гексана

Рп = 35,2 кН (3,59 тс) 1п = 8920 м/с

Тепловая мощность реактора 196 МВт t = 3600 с

Число включений 10 Мдв. = 2000 кг (с радиационной тепло­вой защитой) Ьдв. = 3500 мм Эмакс. = 1600 мм

РД-0410 [74]

Главный конструктор - Чурсин Г. И. Ведущие конструкторы - Никитин Л.Н., Белогуров А.И.

РД-0600

газодинамический лазер

■ I '""" '

РД-0600 [74]

И

Газодинамический лазер (ГДЛ) РД-0600 на газообразных компонентах топли­ва разработан на базе непрерывных газодинамических С02-лазеров боль­шой мощности, работающих по прин­ципу преобразования тепловой энер­гии активной газовой среды, получен­ной при неравновесном расширении в сверхзвуковой сопловой решетке, в электромагнитное излучение с длиной волны 10,6 мкм.

Создано семейство стендовых образ­цов ГДЛ с мощностью излучения 10...600 кВт при удельном энергосъе­ме 5...10 Дж/г.

Изготовлены и поставлены товарные образцы.

С целью создания лазерной установки

с повышенными удельно-энергетичес­кими характеристиками проведен комплекс теоретических и экспери­ментальных исследований ГДЛ С02- лазеров на жидких компонентах (ди- цианацетилене и закиси азота). Компоненты топлива - окись углерода, воздух, азот, этиловый спирт Мощность излучения 100 кВт Температура газа в генераторе 1580К Суммарный расход топлива 12 кг/с Масса 750 кг Длина 1600 мм Ширина 1600 мм Высота 900 мм Ведущие конструкторы - Кошельников В. П., Завизион Г. И., Гутерман В. Ю.
