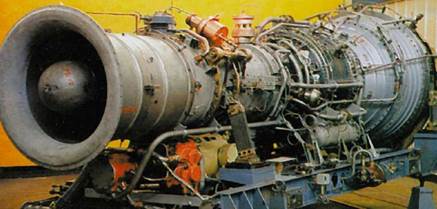

ГТД 10000 / М70Ф

газотурбинный двигатель наземного/морского применения

Трехвальный газотурбинный двигатель предназначен для газовой промышлен­ности, энергетики и морского транс­порта.

ГТД 10000 [38]

Конструкция: компрессор осевой двух- каскадный (число ступеней 9+9, сте­пень сжатия 19,5), турбины компрессо­ра осевые одноступенчатые, силовая турбина осевая 3-, 4- или 6-ступенча- тая, левого или правого вращения, ка­мера сгорания трубчато-кольцевая противоточная с 10 жаровыми трубами.

Топливо - природный газ или жидкое. Смазка - циркуляционная под давлением. Стартер электрический (380В, 70кВт). Управление дистанционное автомати­ческое электронное.

Двигатель выдерживает сейсмическое воздействие до 7 баллов по шкале MSK-64 и сохраняет работоспособность при температуре наружного воздуха от -55 до 45°С и относительной влажности до 100% (15°С)

Серийный выпуск осуществляется с 1999 г на ПО "Зоря" N = 10700 кВт ^ = 36%

Оуходящих газов = 37,2 кг/с Тг за ГТД = 731 К

Пввк. вала = 3000/4800/6500 об./мин.

Ьдв. = 4000

Ьдв. = 1800 мм

Ьдв. = 1700 мм

Мдв. = 5000 кг

Установленный ресурс 100000 часов

"МАШПРОЕКТ"
